HEIDENHAIN PT 855 for Turning Manuel d'utilisation
Page 51
I - 5
Calculatrice, chronomètre et calculateur de cône: La fonction INFO
52
Guide de l'utilisateur
POSITIP 855
INFO
ENT
Calculateur de cône: Angle de réglage pour le longitudinal ou le petit chariot
Le POSITIP calcule la moitié de l'angle du cône et affiche le
résultat sous forme de graphisme.
Lorsque vous avez validé une introduction en appuyant sur la
touche ENT, le POSITIP réclame automatiquement les données
d'introduction suivantes.
Valeurs d'introduction
Calcul à partir de la pente du cône:
• Rayon du cône
• Longueur du cône;
Calcul à partir de deux diamètres et de la longueur:
• Diamètre initial
• Diamètre final
• Longueur du cône.
Fonction
Softkey/touche
Commuter pour calcul à partir de
la pente du cône
Commuter pour calcul à partir des
diamètres et de la longueur
Prendre en compte la valeur introduite
Sauter en avant à la ligne
d'introduction suivante
Sauter en arrière à la ligne
d'introduction précédente
Commuter sur le champ d'introduction
avec pente du cône

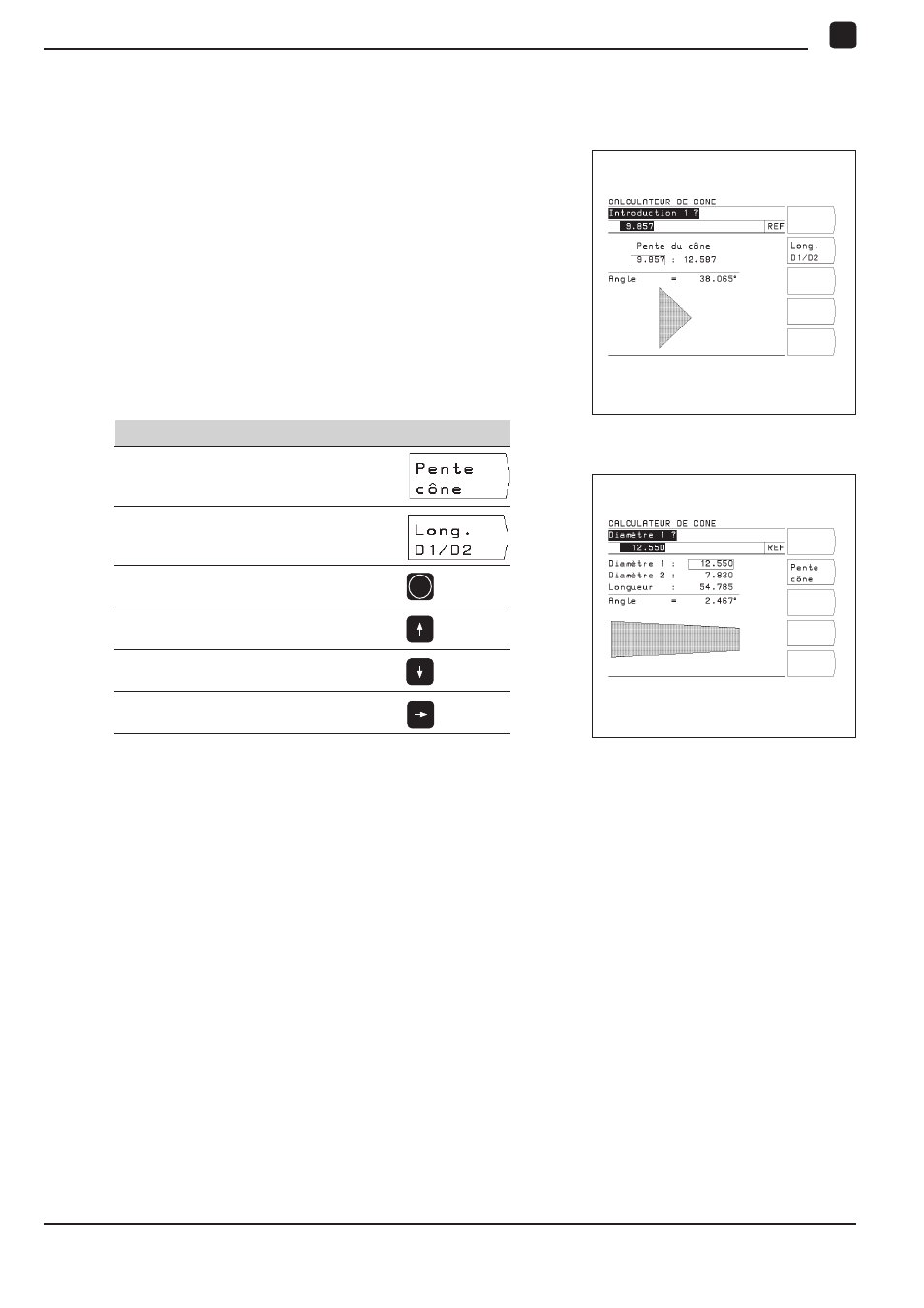

Fig. 26: Calcul de la pente du cône à partir de
l'angle du cône
Fig. 27: Calcul de l'angle du cône à partir des
diamètres et de la longueur du cône
