II - 1 Montage et raccordement électrique
60 Informations techniques POSITIP 855
2
3
4 5
7
1
9
6
8
Mise à la terre
X4
Raccordement des systèmes de mesure
Le POSITIP fonctionne avec les systèmes de mesure linéaire
HEIDENHAIN avec signaux de sortie sinusoïdaux.
Les raccordements des systèmes de mesure sur la face arrière de
l'appareil sont désignés par X1, X2, X3 et X4.
Longueur max. du câble de raccordement: 30 m.
Danger pour composants internes!
Ne brancher ou débrancher les connecteurs qu'après
mise hors tension de l'appareil!
Distribution des plots pour raccordement des systèmes de mesure
Plot Affectation
1 0°+
2 0°–
3 +5 V (U
P
)
4 0 V (U
N
)
5 90°+
6 90°–
7 Signal de référence RI+
8 Signal de référence RI–
9 Blindage interne
Boîtier Blindage externe
Pour améliorer l'anti-parasitage, relier la prise de terre
située sur la face arrière de l'appareil au point de terre
central de la machine!
(section min. 6 mm
2 )

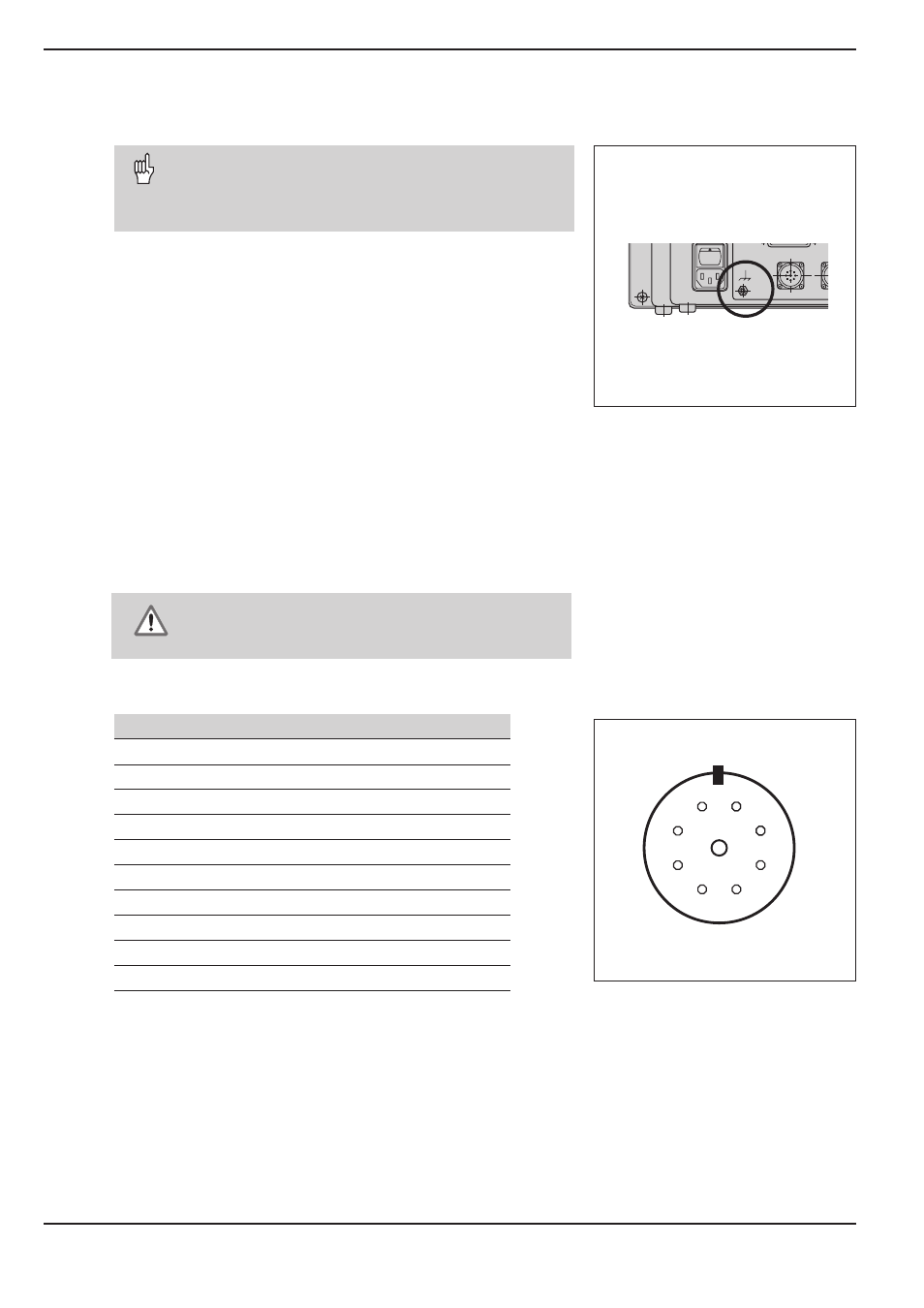

Fig. 32: L'embase du POSITIP pour le
raccordement du système de mesure
Fig. 31: La mise à la terre sur le POSITIP
