Initialiser l'outil x = 0, Initialiser l'outil z – HEIDENHAIN PT 855 for Turning Manuel d'utilisation
Page 19
I - 2
Travailler avec le POSITIP – Les premiers pas
20
Guide de l'utilisateur
POSITIP 855

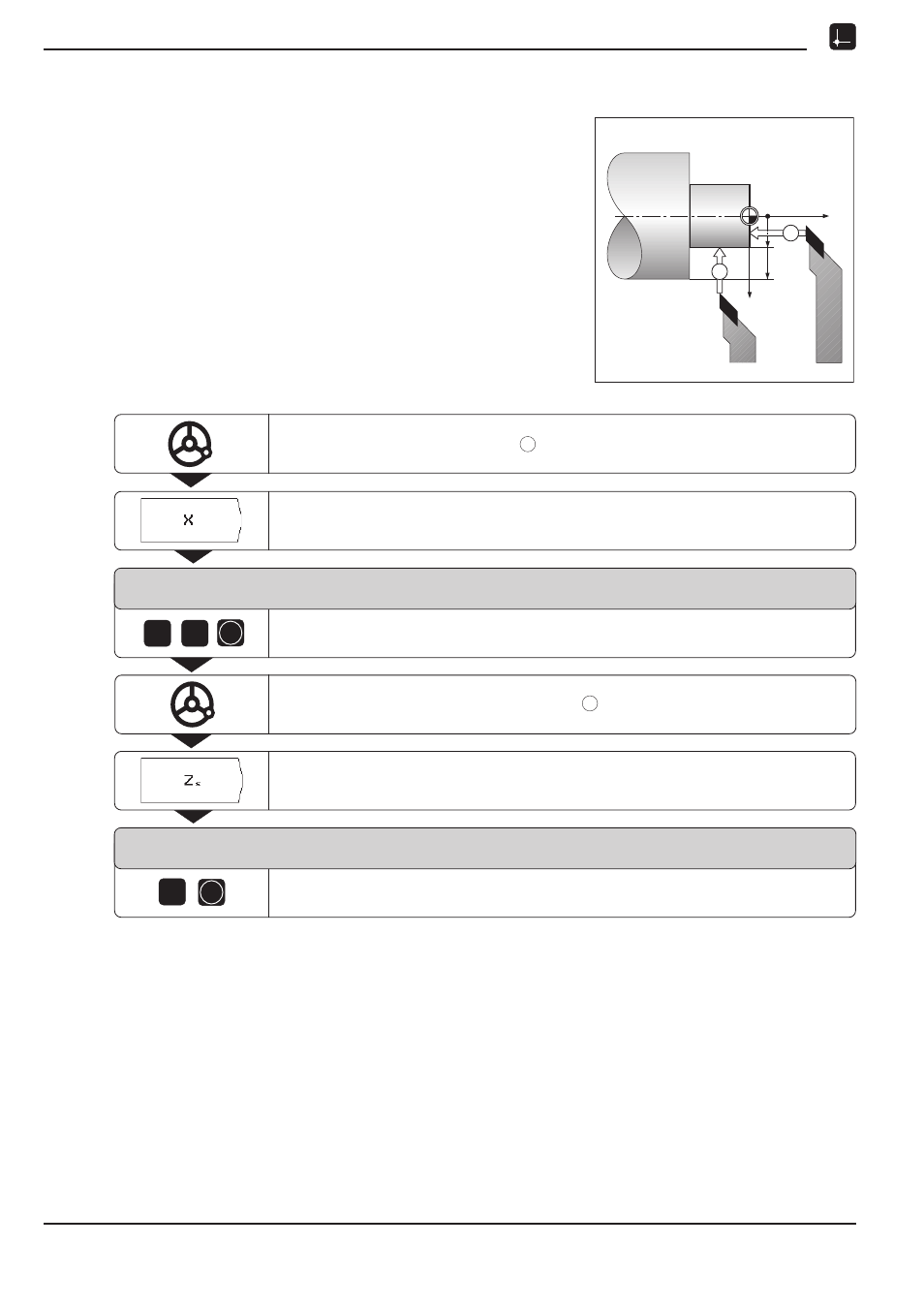

Affleurer la surface frontale de la pièce
2
.
Exemple: Introduire les données de l'outil lorsque l'on connaît le
diamètre de la pièce
Préparation:
➤
➤
➤
➤
➤ Sélectionnez le numéro de l'outil à l'aide des touches fléchées
verticales.
Mode de fonctionnement:
VALEUR EFFECTIVE
Z
20
10
2
1
X
Introduire les données d'outil et initialiser le point de référence
Sélectionner l'axe ( X ).
Initialiser l'outil
X = ...
1
0
ENT
Introduire la position de la pointe de l'outil, par ex. X = 10 mm.
Valider l'introduction.
Sélectionner l'axe ( Z
S
).
Initialiser l'outil
Z
S
= ...
Le POSITIP mémorise les données de l'outil sous le numéro d'outil
contenu dans le tableau d'outils.
Vous pouvez initialiser les données concernant tous les autres
outils en renouvelant la procédure décrite ci-dessus.
0
ENT
Remettre à zéro l'affichage de position pour la pointe de l'outil, Z
S
= 0.
Valider l'introduction.
Affleurer la pièce dans l'axe X
1
.
