II - 4 Interface de données
76
Informations techniques
POSITIP 855
S D D D D D D D P S S

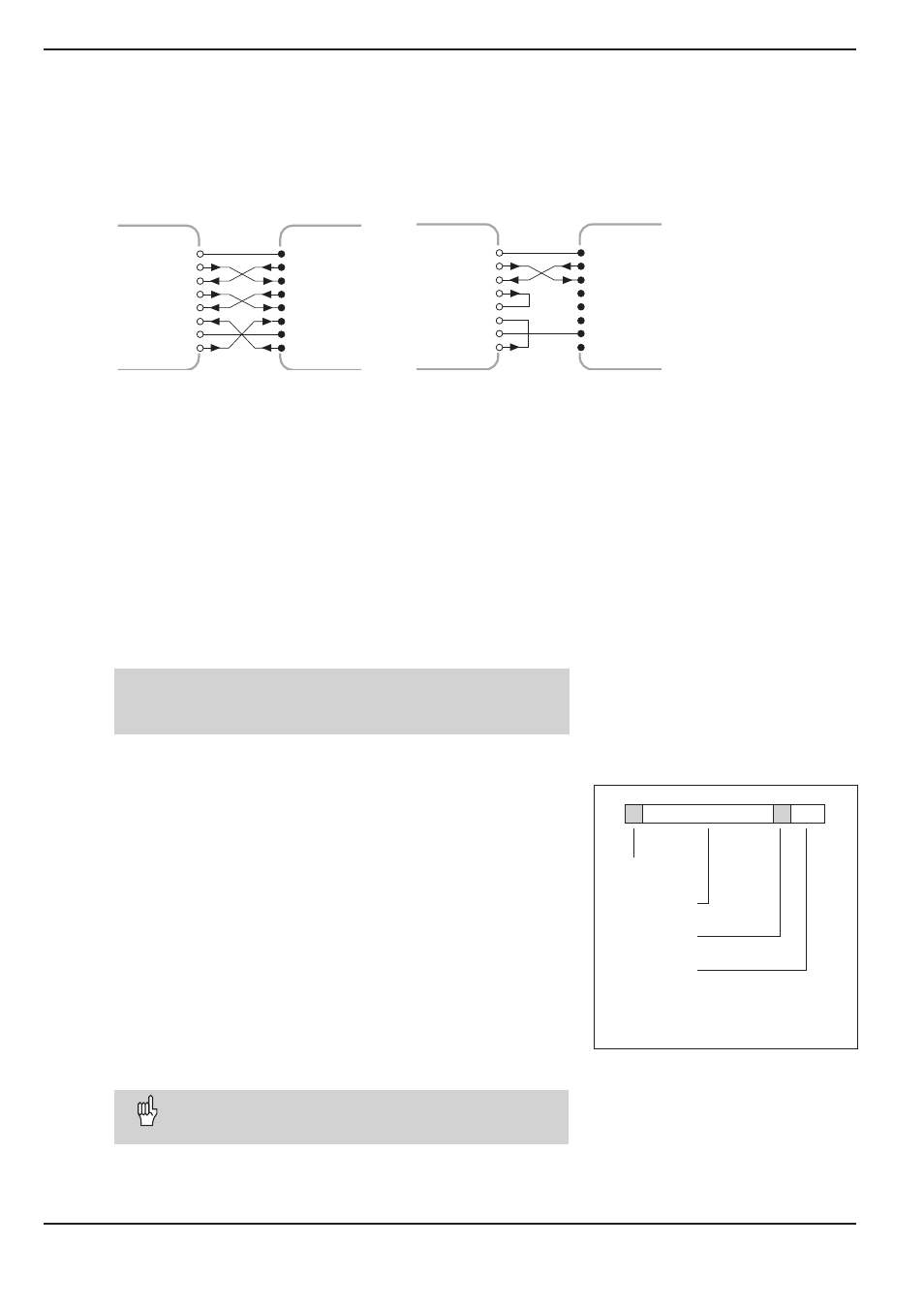

Câblage du câble de raccordement
Le câblage du câble de raccordement dépend de l'appareil à
raccorder (cf. documentation technique de l'appareil externe).
Schéma du câblage complet Schéma du câblage simplifié
1
1
GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
2
3
4
5
6
20
7
PT 855
GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
1
GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
1
GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
PT 855
Fig. 39: Schéma de câblage complet Fig. 40: Schéma de câblage simplifié
Réglage de la vitesse de transmission des données (taux en bauds): P 50
L'interface de données du POSITIP et de l'appareil externe doivent
être réglées sur la même vitesse en bauds.
L'appareil externe doit être en mesure de traiter la vitesse en bauds
sélectionnée.
Vous pouvez régler la vitesse en bauds du POSITIP à partir d'un
paramètre de fonctionnement.
Le constructeur de la machine peut transformer ce paramètre en
paramètre utilisateur (cf. I - 6).
Possibilités de réglage de la vitesse en bauds
P 50 = 110, 150, 300, 600, 1 200, 2 400
4 800, 9 600, 19 200, 38 400 [bauds]
La vitesse en bauds lors de la transmission des
données entre le POSITIP et l'unité à disquettes
FE 401 est toujours de 9 600 bauds
Format des données
Les données sont transférées dans l'ordre suivant:
1.) Bit de start
2.) 7 bits de données
3.) Bit de parité (parité paire)
4.) 2 bits de stop
Interrompre la transmission des données
Deux possibilités vous sont proposées pour interrompre la
transmission des données à partir de l'appareil externe, puis de la
relancer:
➤
➤
➤
➤
➤ Start/stop à partir de l'entrée RXD
DC3 = XOFF = CTRL S:
Interrompre la transmission
DC1 = XON = CTRL Q:
Poursuivre la transmission
➤
➤
➤
➤
➤ Start/Stop à partir de la ligne CTS
A réception du signal de stop CTS ou DC3, le
POSITIP peut encore émettre jusqu'à deux caractères
Fig. 41: Le format de données lors de la
transmission
Bit de start
7 bits de
données
Bit de parité
2 bits de stop
