I - 2 Travailler avec le POSITIP – Les premiers pas
POSITIP 855 Guide de l'utilisateur 17
Sélectionner l'affichage de positions
Sélectionner l'affichage du rayon ou du diamètre
En règle générale, les pièces de tournage sont cotées sur la plan
avec leur diamètre. Or, lors de l'usinage, vous positionnez l'outil en
fonction de valeurs du rayon dans l'axe longitudinal.
Le POSITIP peut afficher tout aussi bien les valeurs du diamètre
que celles du rayon.
Lorsque le POSITIP affiche le diamètre sur un axe, le symbole "
∅
"
apparaît derrière la valeur de position.
Exemple: Affichage rayon de la position 1 X = 20 mm
Affichage diamètrede la position 1 X = 40
∅
mm
Commuter l'affichage:
➤
➤ ➤ ➤ ➤ Appuyez sur la touche MOD.
➤
➤ ➤ ➤ ➤ A l'aide des touches, feuilletez jusqu'au menu de softkeys
comportant une softkey rayon ou une softkey diamètre .
➤ ➤ ➤ ➤ ➤ Si vous optez pour l'autre type d'affichage, appuyez sur la
softkey:
Il y a automatiquement changement d'état.
Affichage axe par axe ou affichage de la somme des axes
Affichage axe par axe:
Le POSITIP affiche axe par axe séparément les positions du
chariot longitudinal et du petit chariot. Les valeurs d'affichage se
réfèrent aux points zéro initialisés pour les axes. Seule est affichée
la valeur de position de l'axe sur lequel le chariot se déplace. Le
POSITIP affiche le petit chariot avec un „O“ minuscule, ex. Z
O
.
Affichage de la somme des axes:
Le POSITIP additionne les valeurs de position des deux axes en
tenant compte du signe. L'affichage de la somme donne la position
absolue de l'outil par rapport au point zéro pièce.
Lorsque le POSITIP affiche une somme, un „S“ minuscule suit la
désignation de l'axe, par ex. Z
S
.
Exemple:
Affichage axe par axe pour fig. 17:
Z = +25.000 mm
Z
O
= +15.000 mm
Affichage somme des axes pour fig. 17: Z
S
= +40.000 mm
Le POSITIP n'affichera correctement la somme des
axes que si les valeurs de positions des différents axes
ont été réellement additionnées et introduites avec leur
signe lors de l'initialisation du point de référence pour la
„somme“.
Commuter l'affichage:
➤
➤ ➤ ➤ ➤ Appuyez sur la touche MOD.
➤
➤ ➤ ➤ ➤ A l'aide des touches, feuilletez jusqu'au menu de softkeys
comportant une softkey somme ou une softkey seul .
➤ ➤ ➤ ➤ ➤ Si vous optez pour l'autre type d'affichage, appuyez sur la
softkey:
Il y a automatiquement changement d'état.
20
Z
1
X
40
40
0 +10 +25
Z
Z
-10 0 +15
Z
0
Z
Z
0

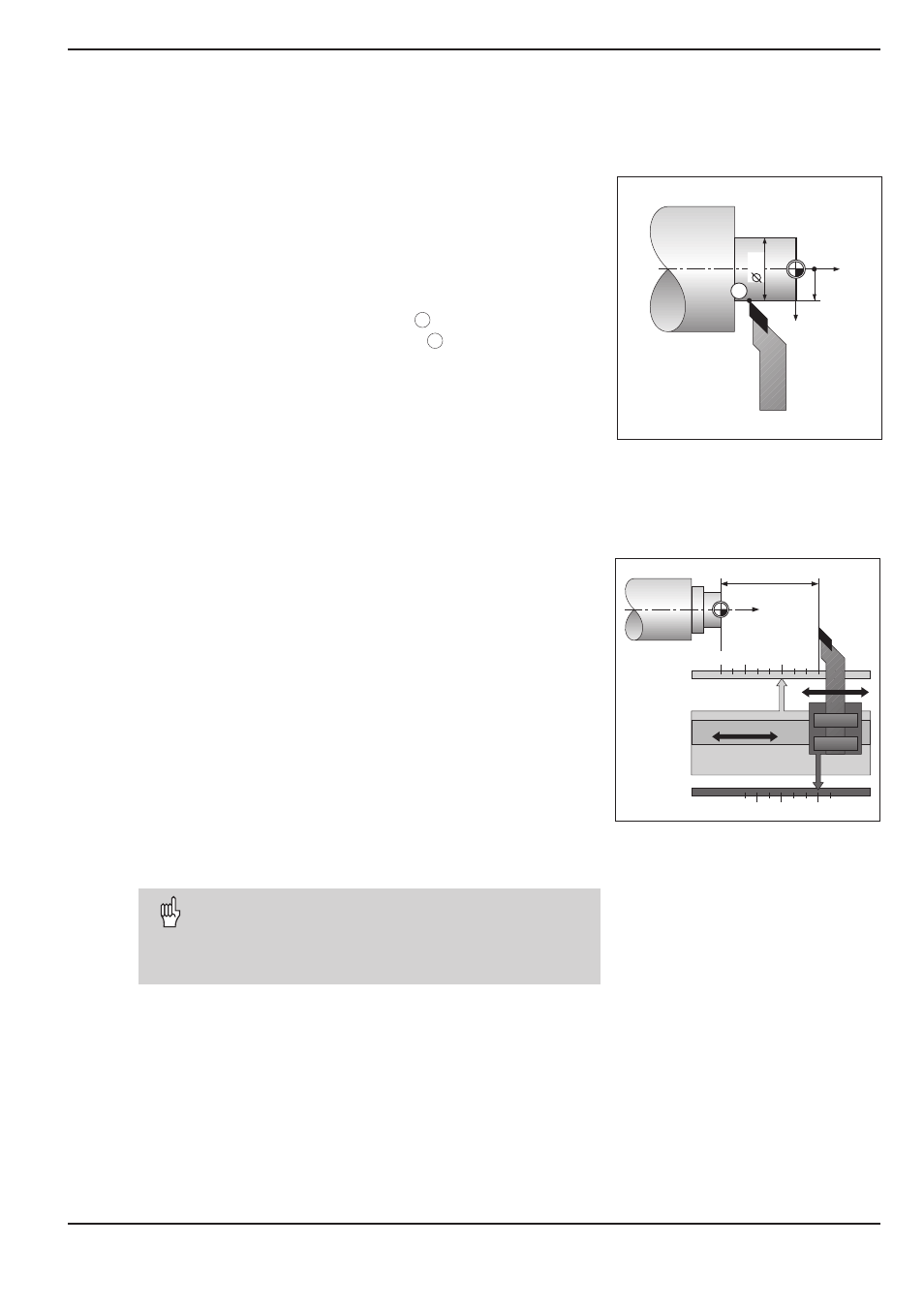

Fig. 16: Pièce à usiner pour l'exemple
„affichage du rayon et du diamètre“
Fig. 17: Pièce à usiner pour l'exemple
„affichage axe par axe ou de la somme
des axes“
