HEIDENHAIN PT 855 for Turning Manuel d'utilisation
Page 40
![background image](/files/815697/content/doc040.png)
I - 3
Programmation du POSITIP
POSITIP 855
Guide de l'utilisateur
41
La question
Nombre de répétitions REP ?
n'est pas valide pour les
sous-programmes. La softkey confirme l'appel d'un sous-programme.

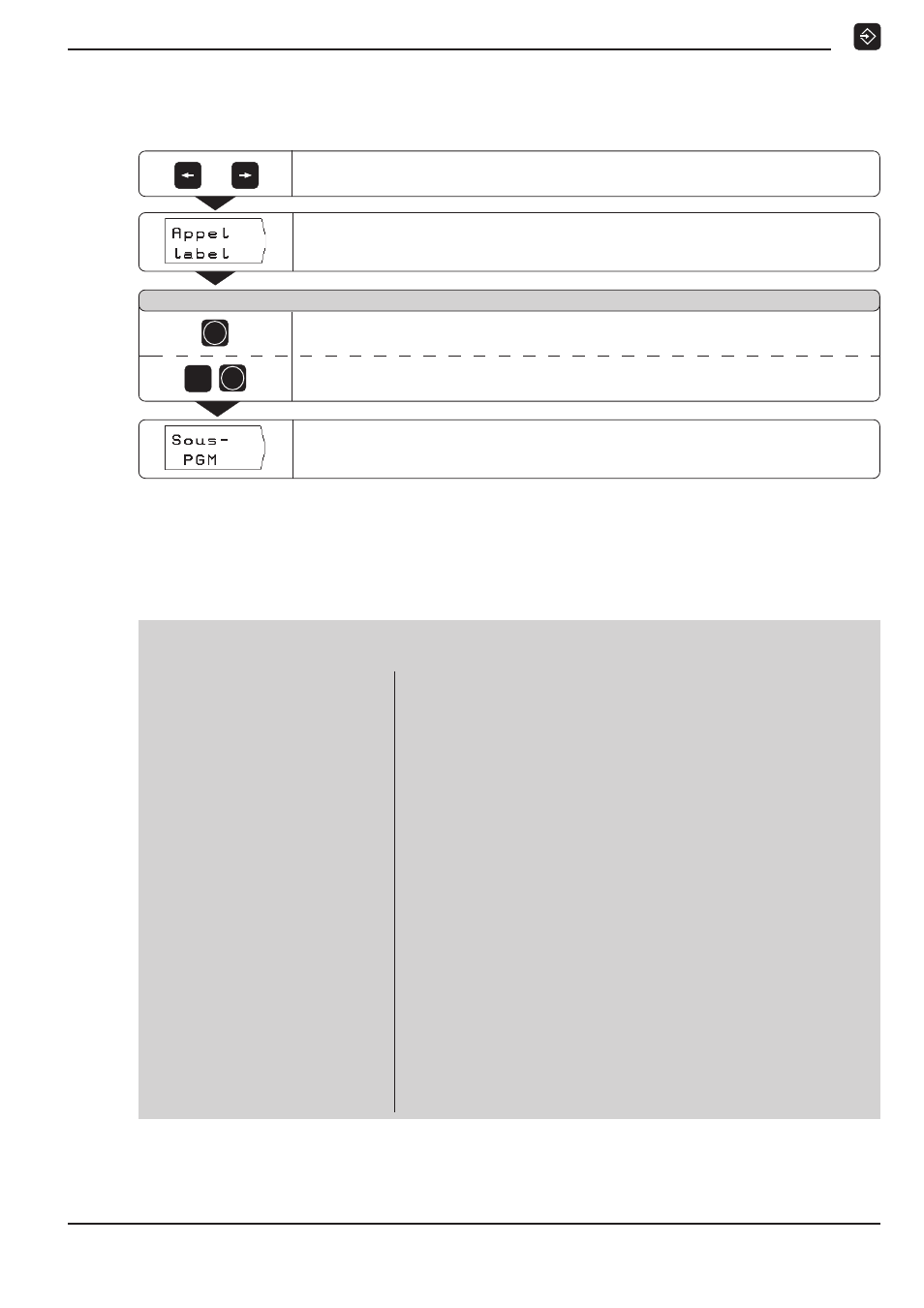

Exemple: Introduire un appel de sous-programme –
CALL LBL
Sous-programmes et répétitions de partie de programme
Feuilleter jusqu'au deuxième menu de softkeys.
/
ENT
9
Prendre en compte le
numéro de label
proposé.
Introduire le
numéro de label
( 9 ). Valider l'introduction.
Le label
CALL LBL 9
appelé apparaît dans la séquence actuelle.
En mode de fonctionnement
EXECUTION DE PROGRAMME
et après
une séquence
CALL LBL,
les séquences exécutées sont celles qui
sont situées dans le sous-programme entre la séquence
LBL
portant
le numéro appelé et la séquence suivante avec
LBL 0.
Le sous-
programme est également exécuté une fois au moins
une fois au moins
une fois au moins
une fois au moins
une fois au moins sans une
séquence
CALL LBL.
Appeler le label.
Le POSITIP propose le
numéro de label
initialisé en dernier.
ENT
Séquences de programme
0
BEGIN PGM 30 MM
Début du programme, n° du programme et unité de mesure
1
LBL 9
Début du sous-programme 9
2
X+60.000
Coordonnée X position de changement d'outil (affichage diam.)
3
Z+5.000
Coordonnée Z position de changement d'outil
4
LBL 0
Fin du sous-programme 9
5
Z+2.000
Prépositionnement, coordonnnée Z
6
X+64.000
Prépositionnement, coordonnnée XS
7
CYCL 3.0 CHARIOTAGE
Ensuite, coordonnées pour cycle chariotage
8
X+20.000
Coordonnée X du premier épaulement (indication diamètre)
9
Z–20.000
Coordonnée Z du premier épaulement
10
X+40.000
Coordonnée X du second épaulement (indication diamètre)
11
Z–70.000
Coordonnée Z du second épaulement
12
CALL LBL 9
Appel du sous-programme 9: aborder la position du changement
d'outil; les séquences 1 à 4 sont exécutées
13
STOP
Interruption du programme pour le changement de l'outil
14
Z–52.000
Prépositionnement pour la plongée
15
X+30.000
Usinage de l'encoche (indication diamètre)
16
IX+40.000
Dégagement de l'outil
17
CALL LBL 9
Appel du sous-programme 9: retour à la position de changement
d'outil; les séquences 1 à 4 sont exécutées
18
END PGM 30 MM
Fin du programme, n° du programme et unité de mesure
Numéro de label ?
