I - 2
Travailler avec le POSITIP – Les premiers pas
POSITIP 855
Guide de l'utilisateur
21

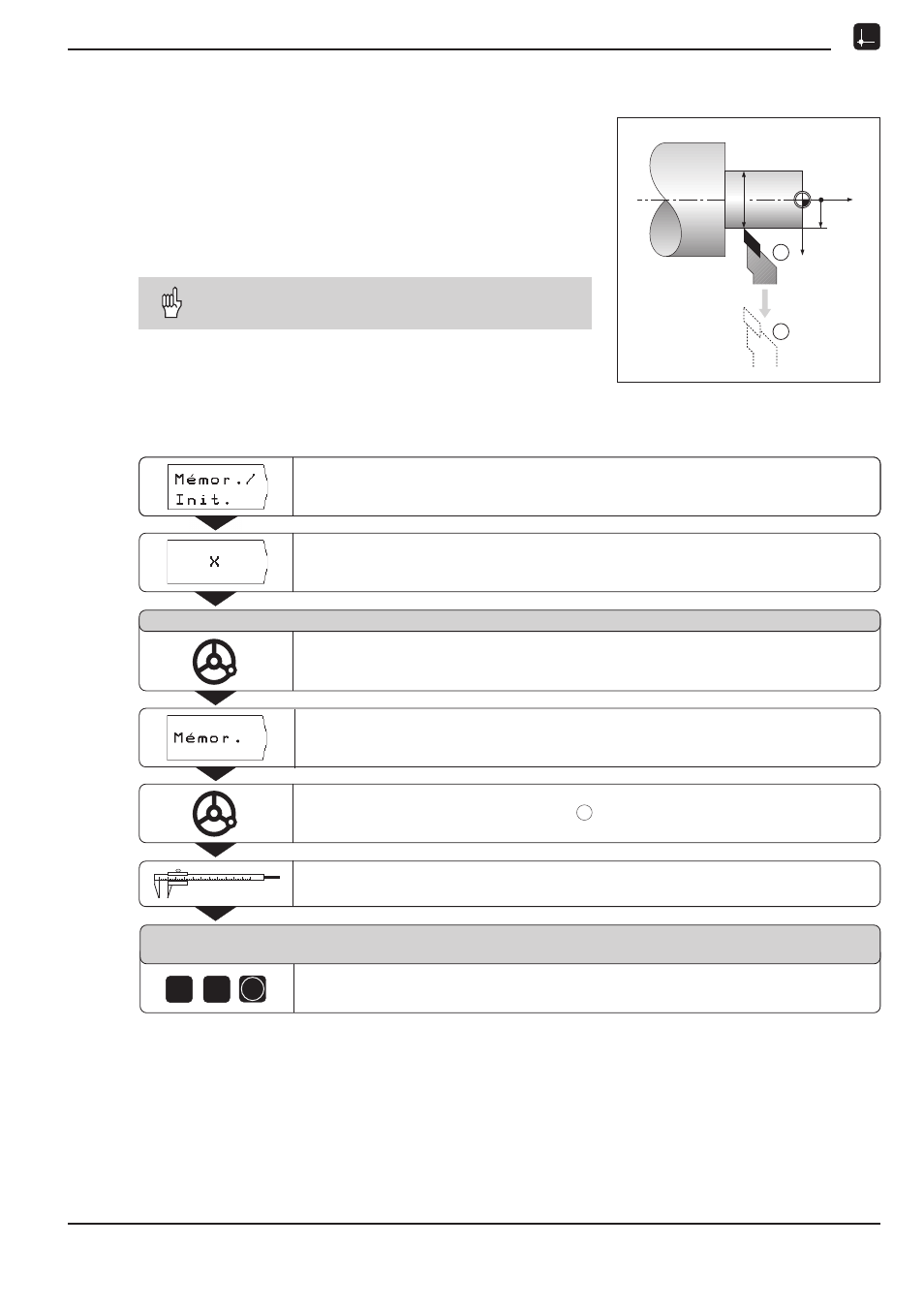

Exemple: Introduire les données de l'outil lorsque l'on ne connaît pas
le diamètre de la pièce
Procédez dans cet exemple de la manière suivante:
Vous affleurez la pièce et gelez la position de l'outil à l'aide de la
fonction
Mémoriser
.
Puis, vous dégagez l'outil, mesurez le diamètre et initialisez la
position gelée à la valeur ainsi mesurée.
La valeur à introduire varie en fonction de l'affichage
sélectionné (affichage du rayon ou du diamètre).
Préparation:
➤
➤
➤
➤
➤ Sélectionnez le numéro de l'outil à l'aide des touches fléchées
verticales.
?
1
Z
?
X
2
Introduire les données d'outil et initialiser le point de référence
Dégager l'outil, par ex. à la position
2
.
1
5
ENT
Mode de fonctionnement:
VALEUR EFFECTIVE
Sélectionner l'axe, par ex. l'axe X.
Affleurer la pièce dans l'axe X.
Geler la position.
Mesurer la pièce.
Introduire une valeur pour X
+ 0
Introduire le diamètre ou le rayon qui a été mesuré, par ex. 15 mm.
Valider l'introduction pour la valeur gelée.
Affleurement dans l'axe X
Le POSITIP mémorise les données de l'outil sous le numéro d'outil
contenu dans le tableau d'outils.
Interrompre la fonction Mémoriser/Initialiser
A l'aide de la softkey
Interr.
, vous pouvez à tout moment
interrompre la fonction
Mémor./Init.
.
Sélectionner
Mémor./Init.
.
