I - 1
Principes de base pour les coordonnées de positions
8
Guide de l'utilisateur
POSITIP 855
Principes de base pour les coordonnées de positions
Z
X
T1
T2
T3
Z
Z
O
X
+Z
+X
+Z
O

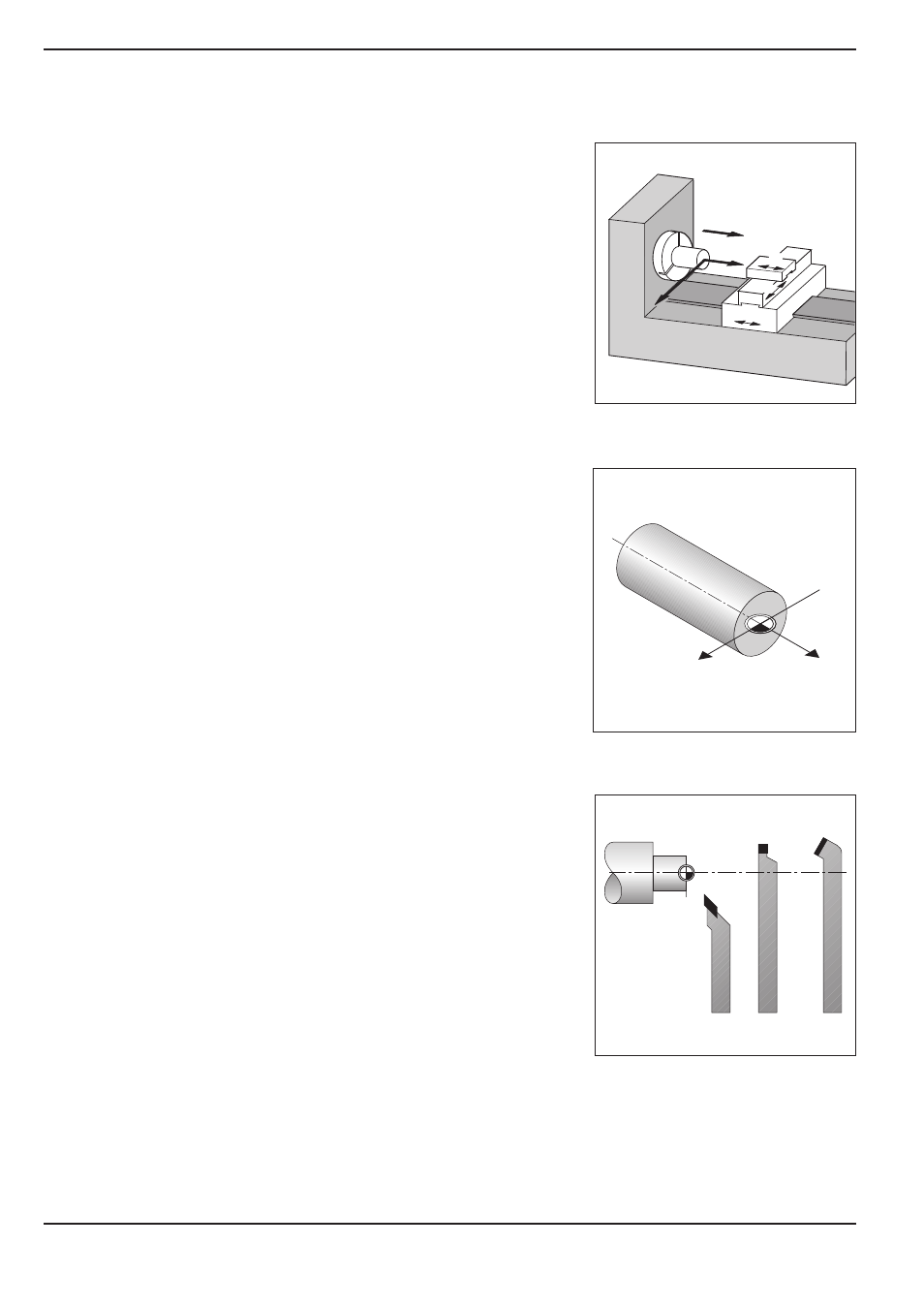

Fig. 4:
L'origine du système de coordonnées
cartésiennes coïncide avec le point
zéro pièce
Chariots transversal, longitudinal et petit chariot
Sur les tours conventionnels, l'outil est fixé sur un chariot croisé qui
peut être déplacé dans le sens de l'axe X (transversal) et de l'axe Z
(longitudinal).
Sur la plupart des tours, le petit chariot est situé au-dessus du
chariot longitudinal. Ce petit chariot est également déplacé dans le
sens de l'axe Z; il est désigné par Z
O
.
Initialisation du point de référence
En règle générale, le plan de la pièce donne la surface frontale de
la pièce à usiner comme „point de référence absolu“ ainsi que l'axe
de rotation.
L'initialisation du point de référence permet de lui affecter l'origine
du système de coordonnées absolues.
Déterminer et introduire les données de l'outil
Le POSITIP doit afficher la position absolue indépendamment de
la longueur et de la forme de l'outil. Vous devez par conséquent
déterminer et introduire („initialiser“) les données de l'outil.
Pour cela, vous „affleurez“ la pièce avec le tranchant de l'outil et
introduisez dans la visualisation de cotes la valeur d'affichage
correspondante.
Le POSITIP vous permet d'initialiser les données de 99 outils.
Lorsque vous réinitialisez le point de référence, toutes les données
d'outil se réfèrent alors à ce nouveau point de référence pièce.
Sur ce thème, vous trouvez des exemples concrets à partir de la
page 19.
Fig. 5:
Les outils représentés n'ont pas les
mêmes données d'outil
Fig. 3:
Les déplacements des axes sur un
tour
