I - 6 paramètres utilisateur: la fonction mod 5, Facteur échelle, I - 6 – HEIDENHAIN PT 855 for Turning Manuel d'utilisation
Page 54: Paramètres utilisateur: la fonction mod
![background image](/files/815697/content/doc054.png)
I - 6
Paramètres utilisateur: La fonction MOD
POSITIP 855
Guide de l'utilisateur
55
I - 6
X
Z
1
2
MOD
Paramètres utilisateur: La fonction MOD
Les paramètres utilisateur correspondent aux paramètres de
fonctionnement que vous pouvez modifier au cours de votre travail
avec le POSITIP sans avoir à introduire de code.
Le constructeur de la machine définit les paramètres utilisateur
auxquels vous avez accès et leur répartition dans les menus de
softkeys.
La fonction des paramètres utilisateur est décrite au chapitre II - 2.
Sélectionner le menu des paramètres utilisateur
➤
➤
➤
➤
➤ Appuyez sur la touche MOD.
Les paramètres utilisateur s'affichent à l'écran.
➤
➤
➤
➤
➤ Feuilletez jusqu'au menu de softkeys comportant le paramètre
utilisateur désiré.
➤
➤
➤
➤
➤ Appuyez sur la softkey du paramètre utilisateur.
Quitter le menu des paramètres utilisateur
➤
➤
➤
➤
➤ Appuyez sur la touche MOD.
Facteur échelle
Le paramètre utilisateur
Facteur échelle
vous permet d'agran-
dir ou de réduire les dimensions d'une pièce. Le POSITIP divise
l'affichage par le facteur échelle qui a été introduit.
Les facteurs échelle modifient la dimension de la pièce symétri-
quement au point zéro. De ce fait, le point zéro pièce devrait se
situer sur une arête de la pièce lorsque l'on travaille avec les
facteurs échelle.
Plage d'introduction: 0,1 à 9,999 999
Activer les facteurs échelle
➤
➤
➤
➤
➤ Initialisez le paramètre utilisateur
Echelle act. / inact.
sur
act.
Désactiver les facteurs échelle
➤
➤
➤
➤
➤ Initialisez le paramètre utilisateur
Echelle act. / inact.
sur
inact.
L'introduction d'un facteur échelle est décrit à la page suivante.

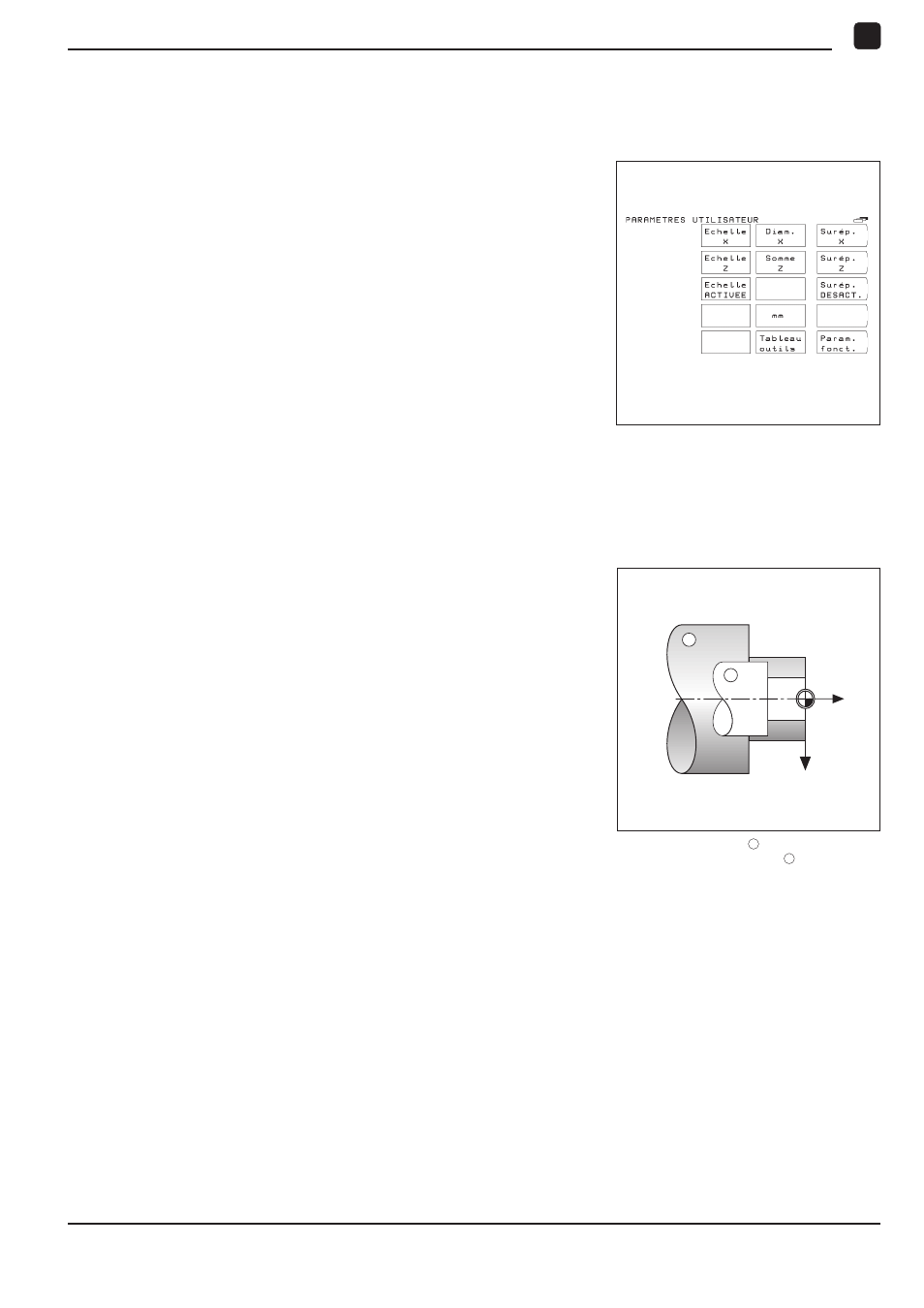

Fig. 28: Les paramètres utilisateur à l'écran du
POSITIP
Fig. 29: Pièce d'origine
1
et agrandissement
avec facteurs échelle
2
