II - 5 Restitution des valeurs de mesure
78
Informations techniques
POSITIP 855
Lancer la restitution des valeurs de mesure
C t r l B
C t r l B
t
1
t
3
t
2
t
D
R X D
T X D
TB
187 • M + L • 11

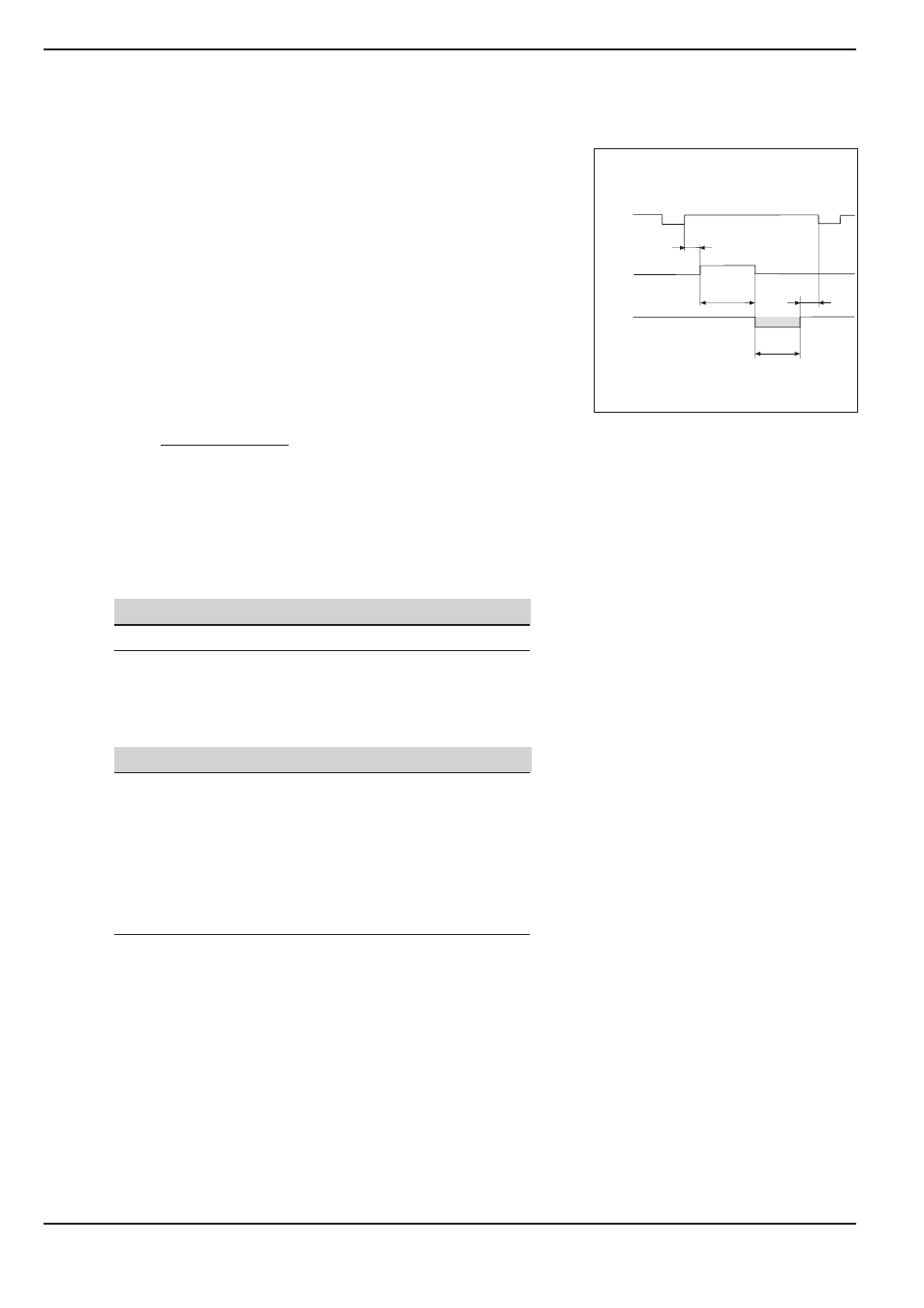

Fig. 44: Diagramme de durée pour la restitution
de la valeur de mesure avec Ctrl B
Lancer la restitution des valeurs de mesure à partir de Ctrl B
t
1
: Durée entre l'instruction Ctrl B et le signal interne de
mémorisation
t
1
≤
0,5 ms
t
2
: Durée entre le signal interne de mémorisation et la sortie de la
valeur de mesure
t
2
≤
30 ms
t
3
: Durée entre la fin de la restitution des données et une nouvelle
mémorisation à partir de Ctrl B
t
3
≥
0 ms
t
D
: Durée de la restitution des données
La durée de la restitution des données t
D
dépend
•
de la vitesse en bauds réglée (TB),
•
du nombre des axes (M) et
•
du nombre des interlignes (L)
t
D
=
[s]
Paramètres de fonctionnement pour la restitution des valeurs de mesure
Les paramètres de fonctionnement suivants influent sur la
restitution des valeurs de mesure et quel que soit le mode de
lancement de la sortie des données.
Nombre d'interlignes après une valeur de mesure: P51
Interlignes après une valeur de mesure:
P51 = 0 à 99
A l'aide du signal qui déclenche la restitution des valeurs de me-
sure, vous pouvez également influer sur l'affichage de position à
l'écran.
Affichage écran à la restitution des val. de mesure: P23
La restitution des valeurs de mesure n'influe
pas sur l'affichage écran (inact.):
P23 = 0
L'affichage est suspendu pendant la restitution
de la valeur de mesure. Il le demeure aussi
longtemps que l'entrée à commutation „restitution
valeur de mesure“ reste active (temp.):
P23 = 1
L'affichage est bloqué et sera réactualisé à
partir de toute nouvelle restitution de la valeur
de mesure (bloqué):
P23 = 2
