I - 2 Travailler avec le POSITIP – Les premiers pas
22 Guide de l'utilisateur POSITIP 855
Z
X

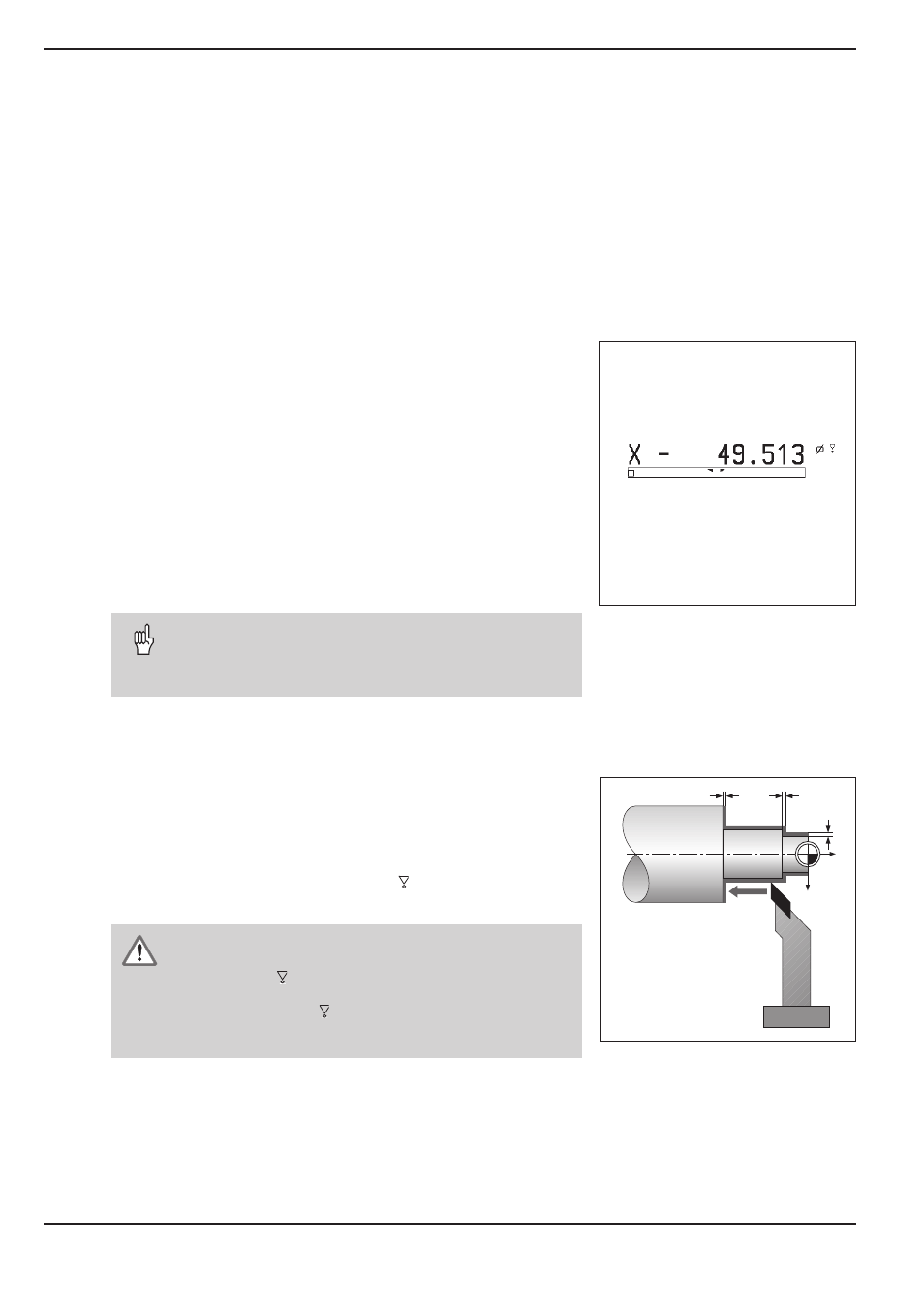

Fig.19: Surépaisseurs pour X et Z
Fig. 18: Le curseur graphique de
positionnement
Afficher les positions et les aborder
Affichage chemin restant
Souvent, l'affichage des coordonnées de la position effective de
l'outil par le POSITIP suffit; généralement il est toutefois plus
pratique d'afficher le chemin restant à parcourir:
Vous vous positionnez alors simplement en vous déplaçant à la
valeur d'affichage zéro.
En mode chemin restant, vous pouvez introduire des coordonnées
absolues ou incrémentales.
Le curseur graphique de positionnement
Lors du „décomptage vers zéro“, le POSITIP vous aide grâce à
l'affichage d'un curseur graphique de positionnement (cf. fig. 18).
Le POSITIP fait apparaître le curseur graphique de positionnement
à l'intérieur d'une petite case rectangulaire au-dessous de l'axe sur
lequel vous décomptez vers zéro.
Deux marques triangulaires au centre de la case symbolisent la
position à atteindre.
Un petit carré symbolise le chariot d'axe. Pendant le déplacement
de l'axe, une flèche apparaît dans le carré.
Vous pouvez donc voir au premier coup d'oeil si vous vous
déplacez vers la position nominale ou, par erreur, dans la direction
opposée.
Le carré lui-même ne se déplace que lorsque le chariot d'axe se
trouve à proximité de la position nominale.
A la place du curseur graphique de positionnement, le
POSITIP peut afficher la position absolue. Vous pouvez
choisir entre ces 2 possibilités en commutant à l'aide
du paramètre de fonctionnement P 91 (cf. chap. II - 2).
Tournage avec surépaisseur
Vous introduisez les surépaisseurs dans les paramètres utilisateur
(cf. chap. I - 6). En affichage chemin restant, le POSITIP tient
compte automatiquement de la surépaisseur. Lorsqu'est affiché le
chemin restant „0“, un reste de finition subsiste sur la pièce.
Si vous avez avez initialisé le paramètre utilisateur Surép.
ACT./INACT. sur ACT. , un symbole „ “ apparaît derrière la
valeur affichée.
A T T E N T I O N !
Le symbole „ “ apparaît également lorsque vous avez
activé un facteur échelle. Si vous ne savez plus très
bien si le symbole „ “ indique une surépaisseur ou un
facteur échelle, vérifiez la configuration des paramètres
utilisateur.
Valeurs d'introduction pour surépaisseur ou cote réductive
Surépaisseur: Introduction positive jusqu'à 999.999 mm.
Cote réductive: Introduction négative jusqu'à –999.999 mm.
