II - 4 Interface de données
POSITIP 855 Informations techniques 75
II - 4
13 10 7 4 1
14 18 21 25
X 3 1 ( V . 2 4 / R S - 2 3 2 - C )

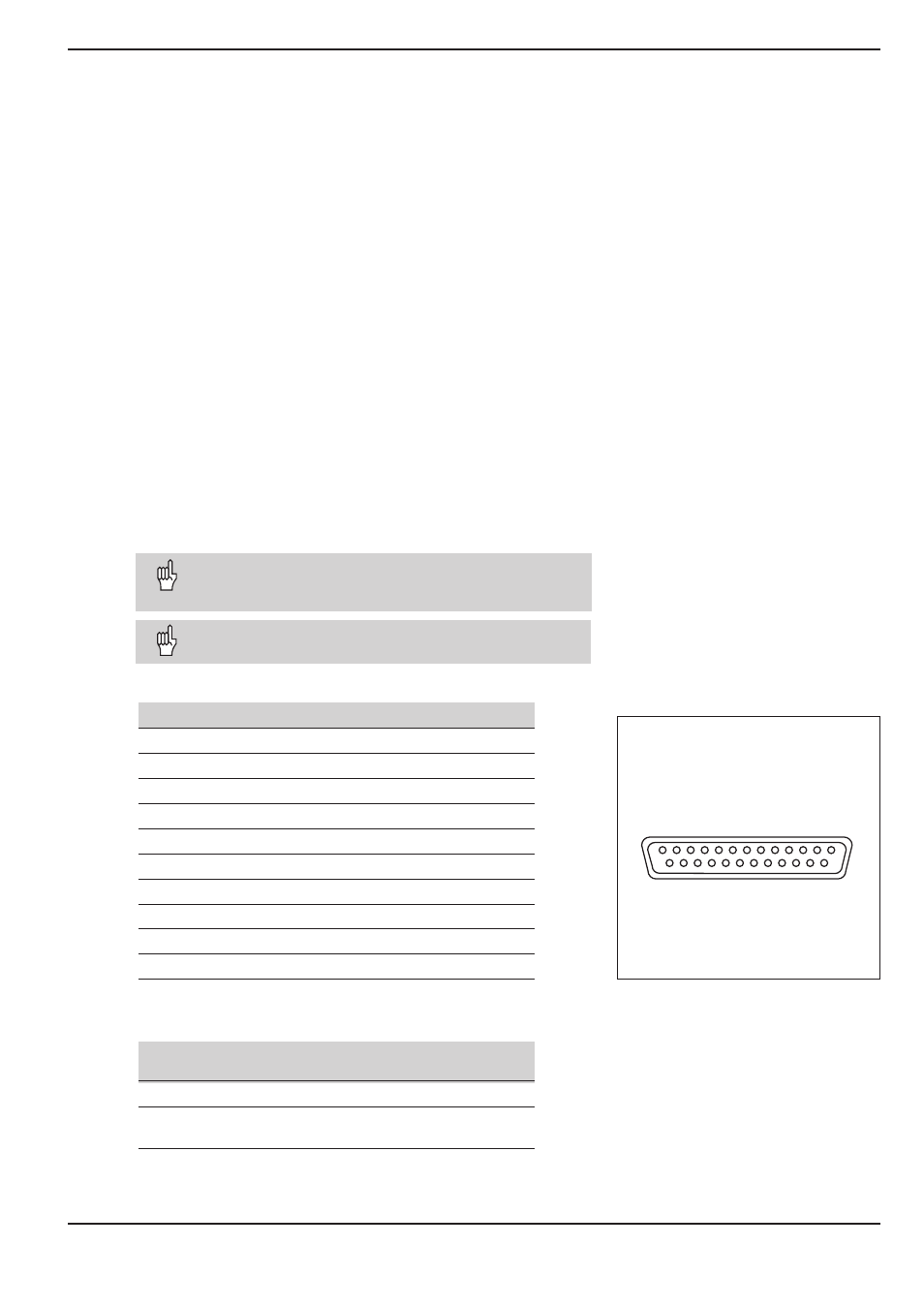

Fig. 38: Distribution des plots de l'interface de
données V.24 / RS-232-C
Interface de données
L'interface de données du POSITIP vous permet d'archiver sur
disquettes les programmes et paramètres de fonctionnement,
d'imprimer ou de mémoriser les coordonnées.
Pour la transmission des programmes, reportez-vous au chapitre
I - 4, et pour la transmission des paramètres de fonctionnement,
au chapitre II - 3.
Ce chapitre vous apprendra tout ce que vous désirez savoir sur la
configuration de l'interface de données:
•
Distribution des plots pour l'interface de données du POSITIP
• Niveau de signal
• Câblage du câble et connecteur de raccordement
• Vitesse de transmission (taux en bauds)
• Format des données
Possibilités de raccordement
L'interface de données série V.24/RS-232-C se trouve sur la face
arrière du POSITIP. Les appareils suivants peuvent s'y raccorder:
•
Unité à disquettes FE401 HEIDENHAIN
• Imprimante avec interface de données série
• Personal-Computer (PC) avec interface de données série
L'unité à disquettes FE 401 HEIDENHAIN est déjà
préparée pour fonctionner directement sur l'interface
de données.
L'interface X31 est conforme à l'„isolation
électrique du secteur“ selon VDE 0160, 5.88.
Distribution des plots pour l'interface de données du POSITIP
Plot Distribution
1 CHASSIS GND – Masse boîtier
2 TXD – Données d'émission
3 RXD – Données de réception
4 RTS – Demande d'émission
5 CTS – Prêt à émettre
6 DSR – Unité de transmission prête
7 SIGNAL GND – Masse signal
20 DTR – Terminal prêt
8 à 19 ne pas raccorder
21 à 25 ne pas raccorder
Niveau de signal
Signal Niveau de signal Niveau de signal
„1“ = „actif“ „0“ = „inactif“
TXD, RXD – 3 V à – 15 V + 3 V à + 15 V
RTS, CTS + 3 V à + 15 V – 3 V à – 15 V
DSR, DTR
