9.4 Systèmes à plusieurs axes

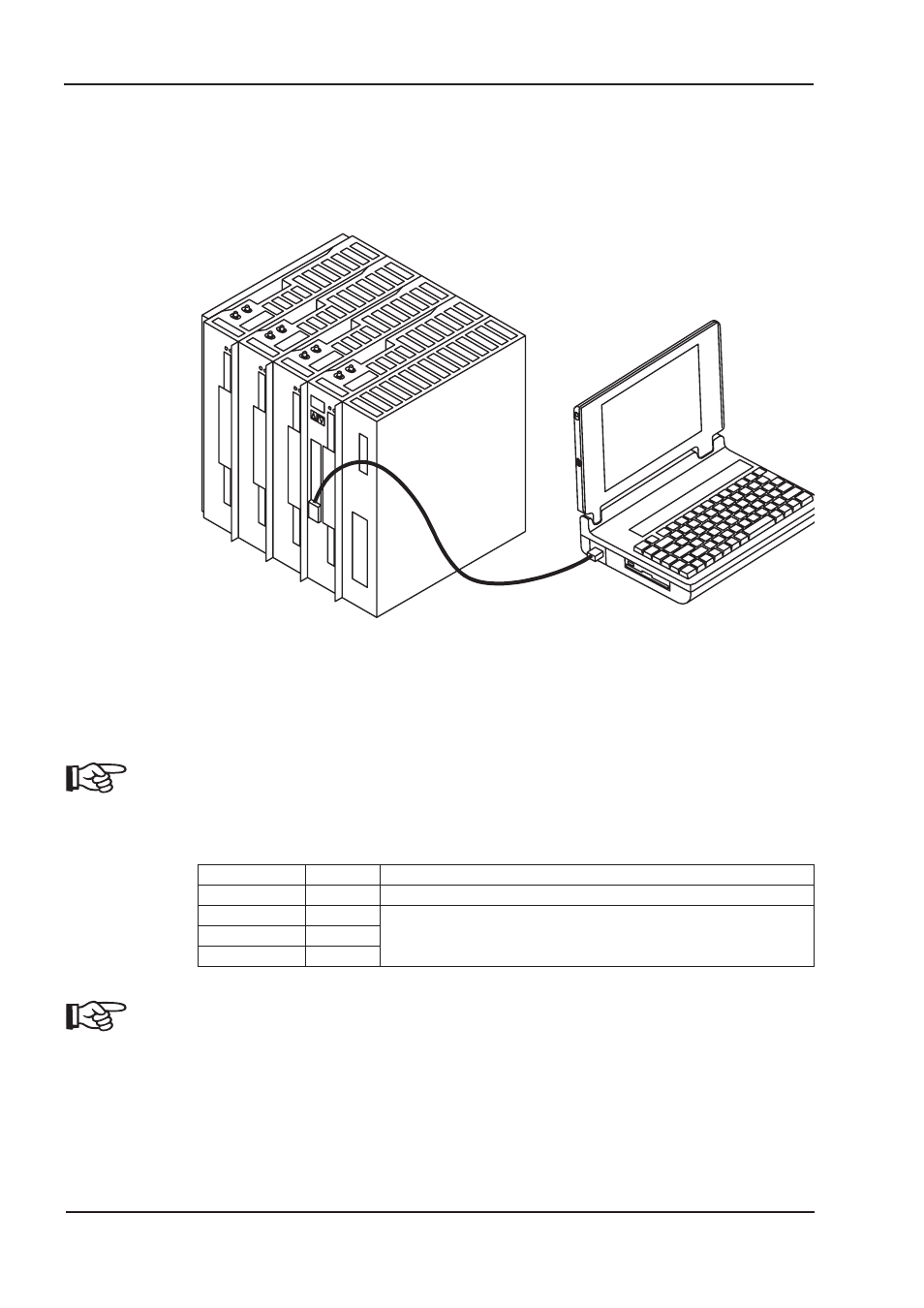

Via l'interface RS232 du master, tous les axes d'un système peuvent être paramètres. À
cette fin, il existe une connexion interne entre le master et les modules d'axe. Le câble du
PC doit uniquement être raccordé au master. L'affectation d'adresses interne est effec-
tuée automatiquement, de sorte que seule l'adresse du master doit être définie.
9.4.1 Adresse de station
Ajustez l’adresse du Masters à l’aide du logiciel de démarrage. Les adresses des
modules d’axe sont alors assignées automatiquement.
Après une modification de l'adresse du master, vous devez déconnecter et recon-
necter l'alimentation de tension auxiliaire 24 V des variateurs.
Vus du master, les modules d'axes sont automatiquement affectés d'adresses descen-
dantes. Le tableau suivant donne un exemple avec un master et trois modules d'axe.
Axe Adresse Remarque
Master 10 Adresse du master définie par l’utilisateur
Module d’axe 3 9
Affectée automatiquement Module d’axe 2 8
Module d’axe 1 7
L'adresse du master la plus élevée possible est 128. L'adresse du master doit être
sélectionnée de telle sorte que le dernier module d'axe (à gauche) soit au moins
affecté de l'adresse 1.
Dans les réseaux CAN et PROFIBUS, vous devez veiller à ce que les adresses
affectées automatiquement ne coïncident pas avec celles d'un autre nœud.
86 AX2500 Manuel du Produit
Mise en serice
06/2007
BECKHOFF
PC
COMx
RS232
X8 / PC
Modulte
d'axel
1
Modulte
d'axe
2
Modulte
d'axe
3
Master
