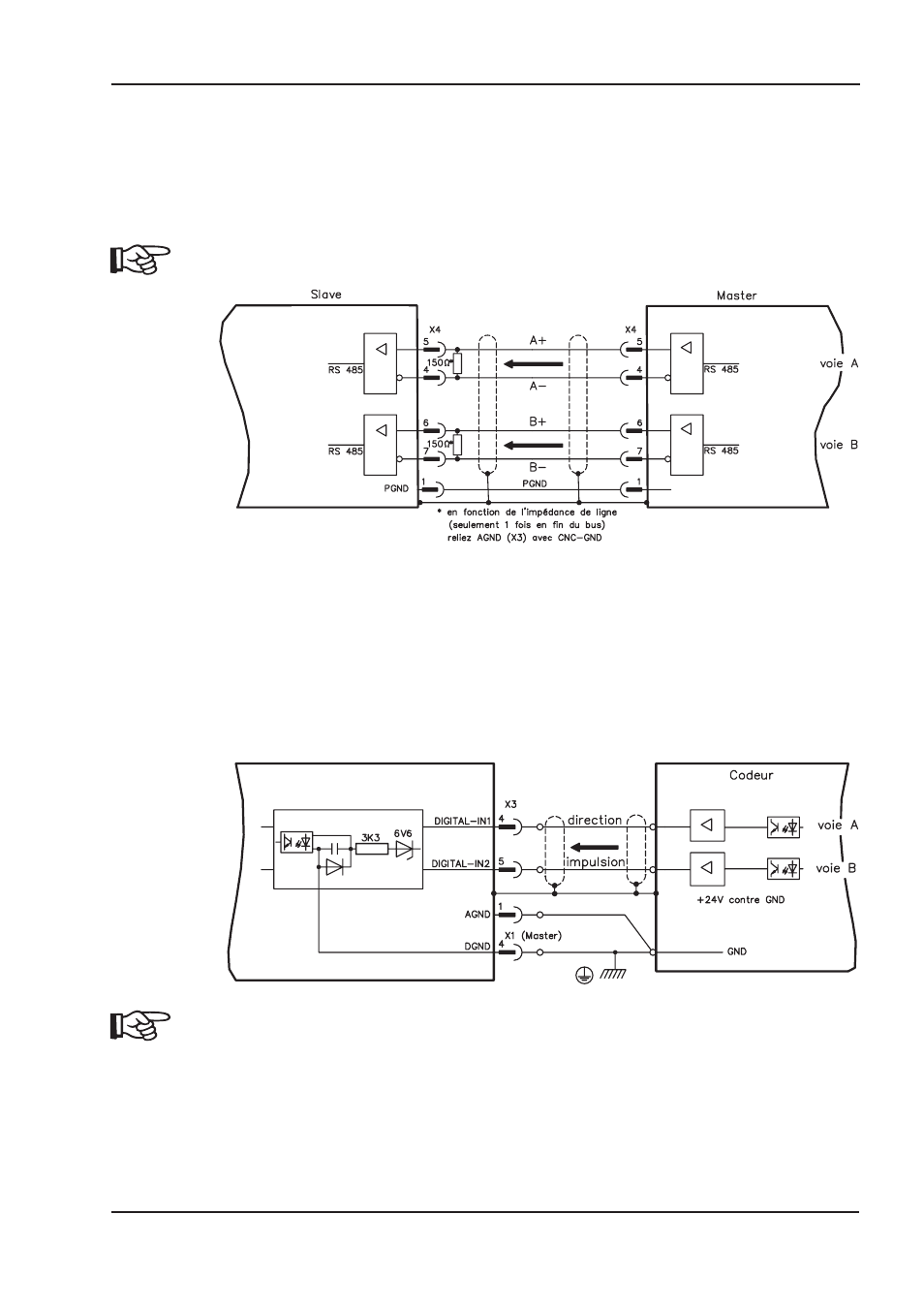

8.14.1 Connexion de AX25 Master, 5V (X4)
Vous pouvez interconnecter plusieurs amplificateurs AX2500 (service Master-Slave).
Jusqu'à 16 amplificateurs esclaves sont ainsi commandés par le master via la sortie du
codeur. Le connecteur SubD X4 est utilisé à cette fin.
Fréquence limite : 1 MHz, pente du signal tv £ 0,1μs
AGND (borne X3/1) doit être relié à la masse de la commande !
8.14.2 Connexion de codeur, 24V (X3)
Vous pouvez faire commander le AX2500 comme esclave d'un codeur avec 24 V de
niveau de signal (service Master-Slave). Les entrées numériques DIGITAL-IN 1 et 2 du
connecteur X3 sont utilisées à cette fin.
Fréquence limite: 100 kHz, pente du signal tv
£ 0,1μs
AGND (borne X3/1) doit être relié à la masse de la commande!
