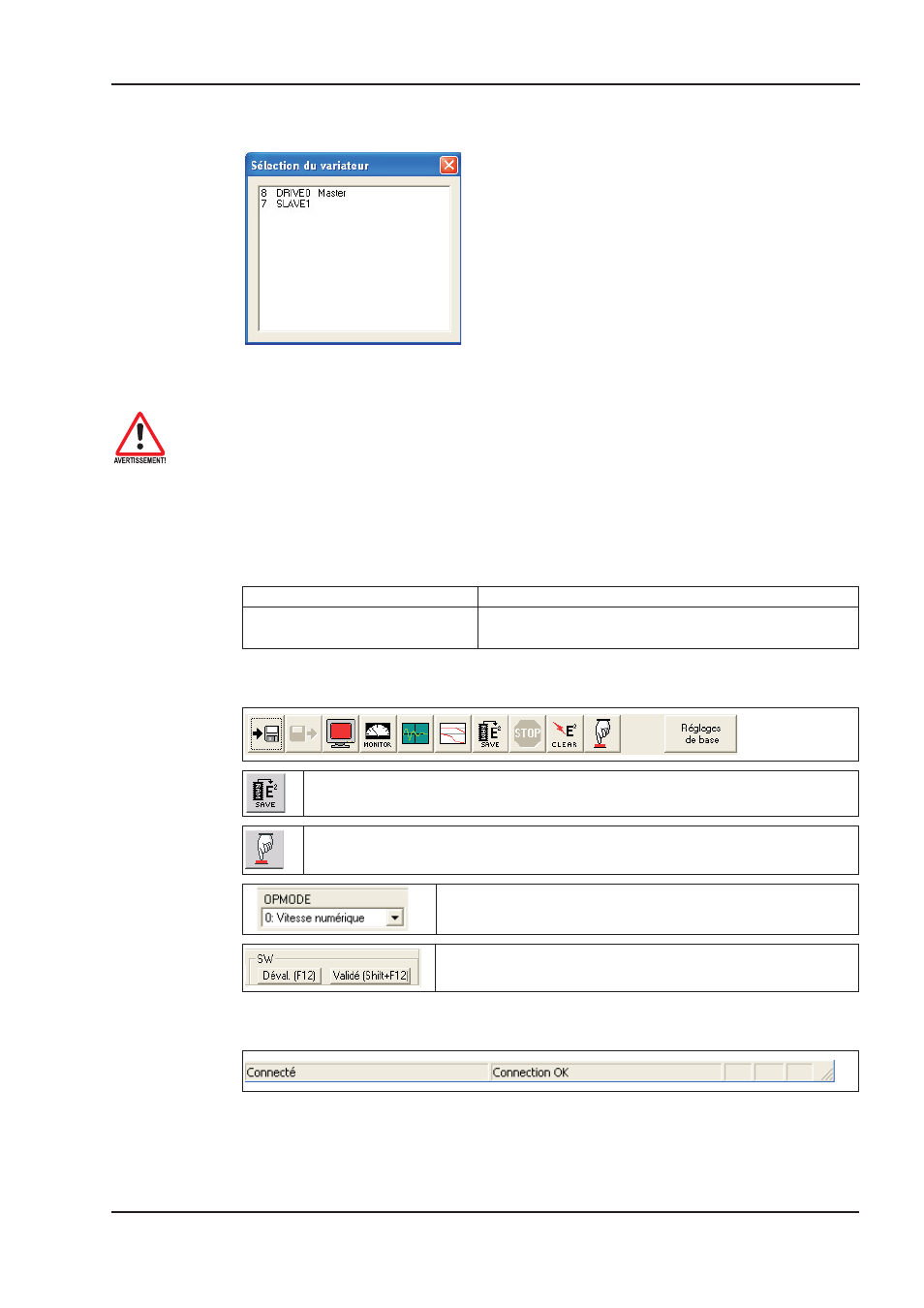

Lorsqu’une communication est établie, une liste d’amplificateurs s’affiche :
Les modules maître et d’axe reconnus par le système
sont représentés avec leur adresse de station et leur
nom. Le module maître est signalisé.
Double-cliquez sur l’amplificateur que vous souhaitez
mettre en service.
Par la suite, vous pourrez ajouter un module d’axe,
l’afficher à l’écran et le paramétrer (fonction multi-va-
riateur).
Les paramètres du servo-amplificateur sélectionné sont alors lus. Puis, l’écran de démar-
rage s’affiche.
Assurez-vous que le système est verrouillé (borne d’entrée HW-Enable X1/3 sur le
maître à 0 V ou ouverte) !
9.3.3 Eléments importants de l’écran
Fonction d’aide
Vous trouverez dans l’aide en ligne des informations détaillées relatives à tous les para-
mètres pouvant être traités par le variateur.
Touche F1 Ouvre l’aide en ligne pour la page d’écran active
Barre de menu ? / Aide en lig-
ne
Ouvre l’aide en ligne avec la table des matières
Barre d’outils
Enregistrer dans l’EEPROM,
est nécessaire lorsque des paramètres ont été modifiés
Reset (démarrage à froid),
est nécessaire lorsque des paramètres de base importants ont été modifiés
Type de fonctionnement, utilisez « 0 : vitesse numérique »
pour le test rapide.
Dévalidation (Disable) et Validation (Enable) de l’étage de
sortie de l’amplificateur via le logiciel.
Barre d’état
