6.8.4
Mise en œuvre de la catégorie d'arrêt 1
Arrêt du moteur par déconnexion de l’alimentation secteur et commande de freinage
électronique (paramètre STOPMODE&ACTFAULT sur 1). L’alimentation 24 V du
AX2500 doit être conservée.
En cas d’arrêt (désactivation), l’entraînement est freiné de manière régulière. Lorsque la
vitesse descend en dessous de VEL0 (voir diagramme de séquence dans le ch. 6.4), le
frein d’arrêt s’enclenche et l’étage de sortie est désactivé.
Après les périodes réglables séparément sur le relais temporisateur, l’alimentation sec-
teur et le frein d’arrêt sont isolés galvaniquement.
En cas de dysfonctionnement interne du AX2500, les freins du moteur sont
appliqués automatiquement après la retombée du K20.

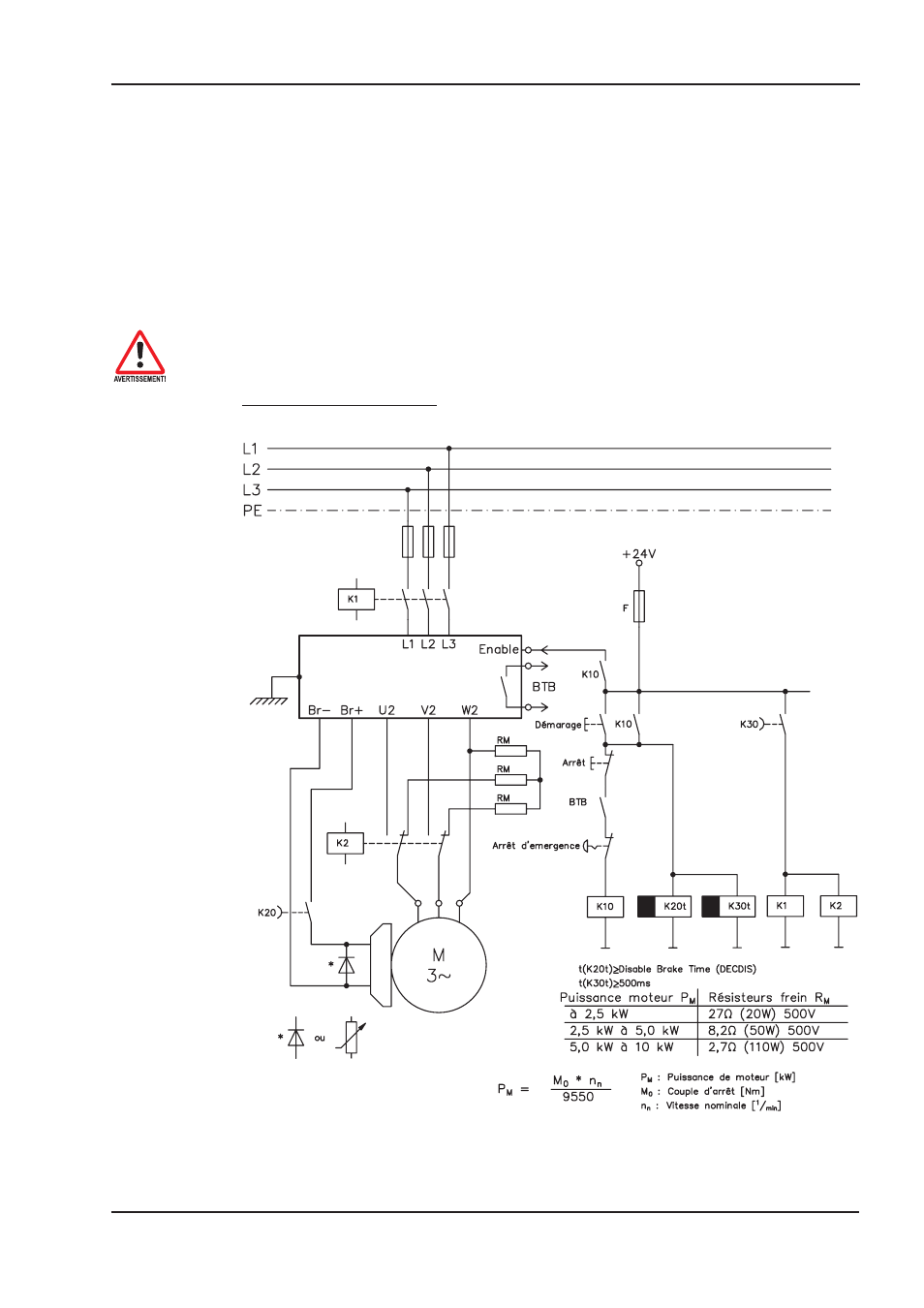

Proposition de branchement
(catégorie d’arrêt d’urgence 1, fonction de commande avec relais)
