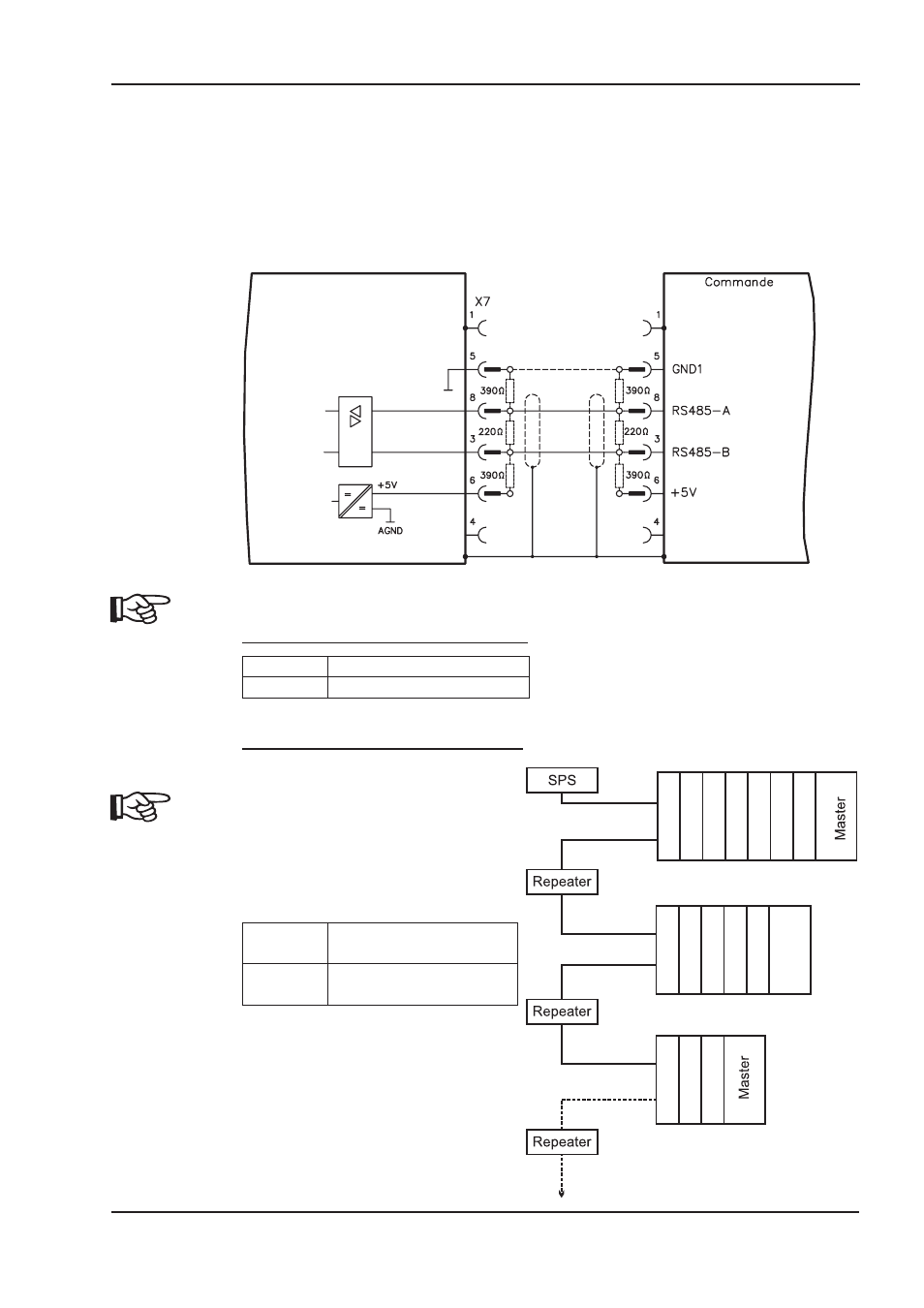

8.18.2 Interface PROFIBUS (X7), en option
Ce paragraphe décrit l'interface PROFIBUS du AX2500.
Vous trouverez des informations sur le domaine de fonction et le protocole logiciel dans
la description « Profil de communication PROFIBUS DP ».
Le choix des câbles, le câblage, le blindage, le connecteur de raccordement au bus, la
terminaison de bus et les temps de fonctionnement sont décrits dans les « Directives de
structure PROFIBUS-DP/FMS » de l'organisation des utilisateurs de PROFIBUS PNO.
Employez seulement les types identiques de câble d’un fabrican
Recommandations pour 1,5 et 3 MBit/s
1.5 MBit/s max 32 axes par segment
3 MBit/s
max 32 axes par segment
Recommandations pour 6 et 12 MBit/s
Pour la fiabilité à long terme du
système avec 6 MBit/s et 12 MBit/s
nous recommandons de relier les
segments aux répéteurs et
d'employer un AX2500-Master par
segment seulement (voir l'exemple).
6 MBit/s
max 8 axes (1 Master) par
segment
12 MBit/s
max 8 axes (1 Master) par
segment
AX2500 Manuel du Produit 69
BECKHOFF
06/2007
Installation électrique
AX2500
Master
8 x AX2500
6 x AX2500
4 x AX2500
