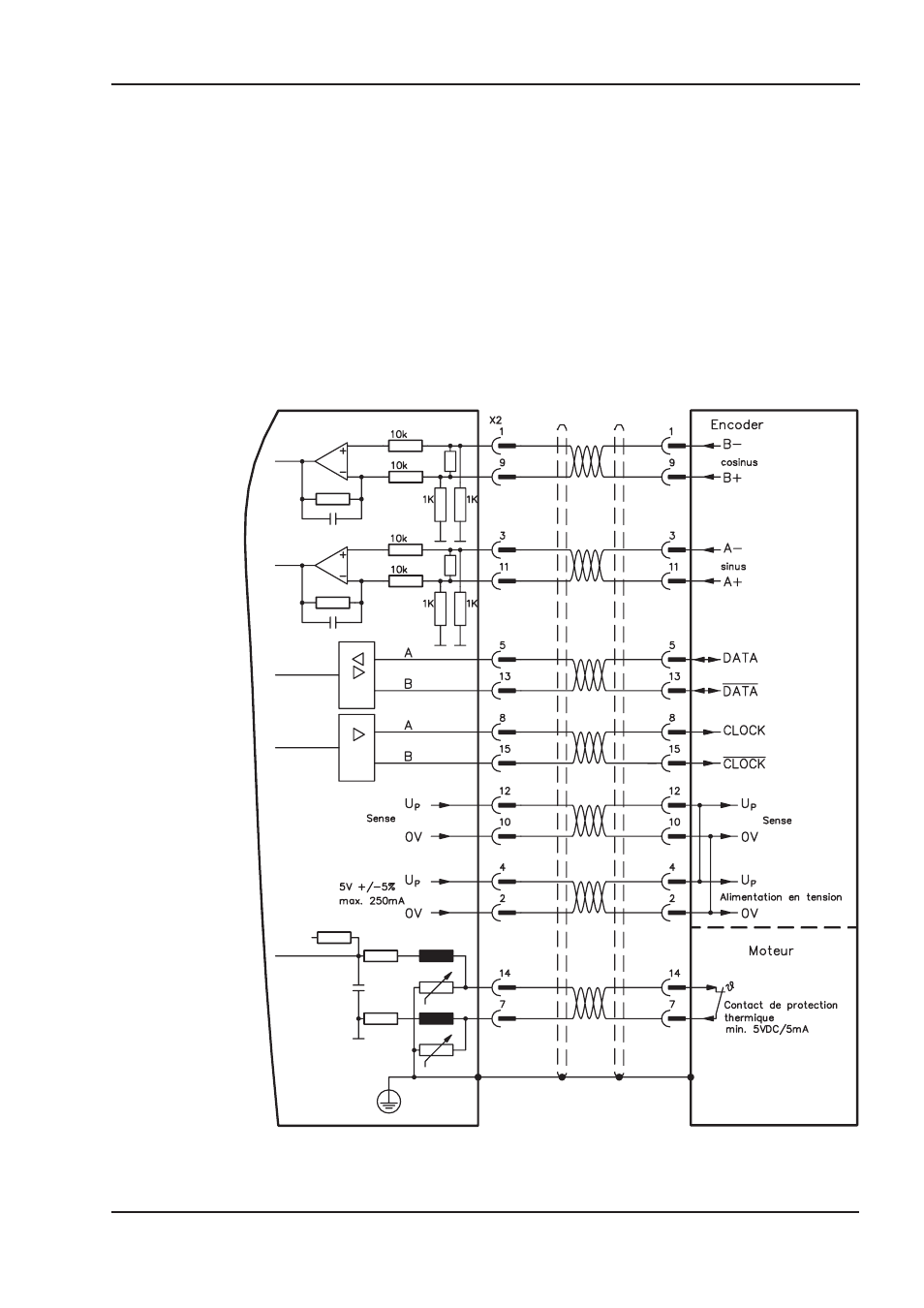

Codeur sinus 5V avec BISS (X2)
Branchement de codeurs sinus-cosinus monotours ou multitours (5 V) avec interface
BISS en tant qu’appareil de rétroaction (version 6.68 du micrologiciel ou ultérieure). Les
paramètres enregistrés dans l’EEPROM du codeur sont lus lors de la connexion du ser-
voamplificateur ; l’utilisation des signaux sinus et cosinus a lieu par la suite.
Le contact thermique de mise à la terre du moteur est raccordé via le câble du codeur à
X2 et y est analysé. Tous les signaux sont connectés à notre câble de raccordement du
codeur confectionné.
Pour une longueur de ligne prévue dépassant 50 m, veuillez contacter notre division des
applications.
Fréquence limite (sin, cos): 350 kHz
FBTYPE: 20
