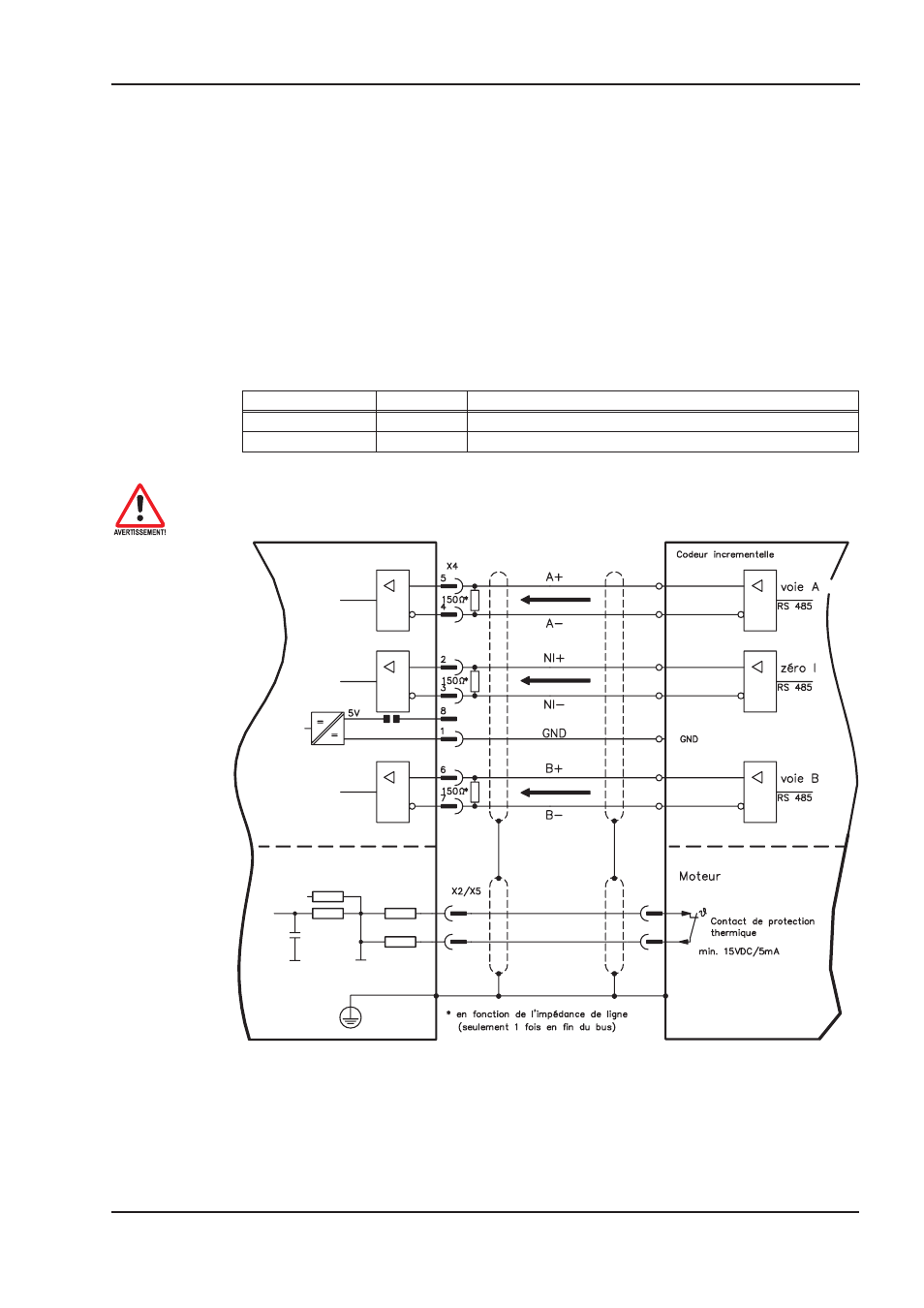

8.13.6 Codeur incrémental (X4)
Un codeur incrémental peut être utilisé comme appareil de rétroaction standard.
A chaque connexion de l’alimentation 24 V, l’amplificateur requiert les informations de
démarrage du régulateur de position (valeur de paramétrage MPHASE). Selon le type de
feedback, soit un Wake&Shake est réalisé soit la valeur de MPHASE est extraite de
l’EEPROM du servoamplificateur.
Le contact thermique de mise à la terre du moteur est raccordé à le variateur via X2 (
ð
p.52) ou X5 ( ð p.50).
Si vous avez des questions sur l’alimentation en tension du codeur et pour une longueur
de câble prévue dépassant 50 m, veuillez contacter notre division des applications.
Fréquence limite (A, B): 1.5 MHz
Type de codeur FBTYPE Remarque
RS422 5V 9 MPHASE de EEPROM
RS422 5V 8 MPHASE avec wake & shake
N'utilisez pas cet appareil de rétroaction avec des charges pendues et verticales.
AX2500 Manuel du Produit 55
BECKHOFF
06/2007
Installation électrique
AX2500
SubD 9
