8.13.4
Codeur sinus sans piste de données (X2)

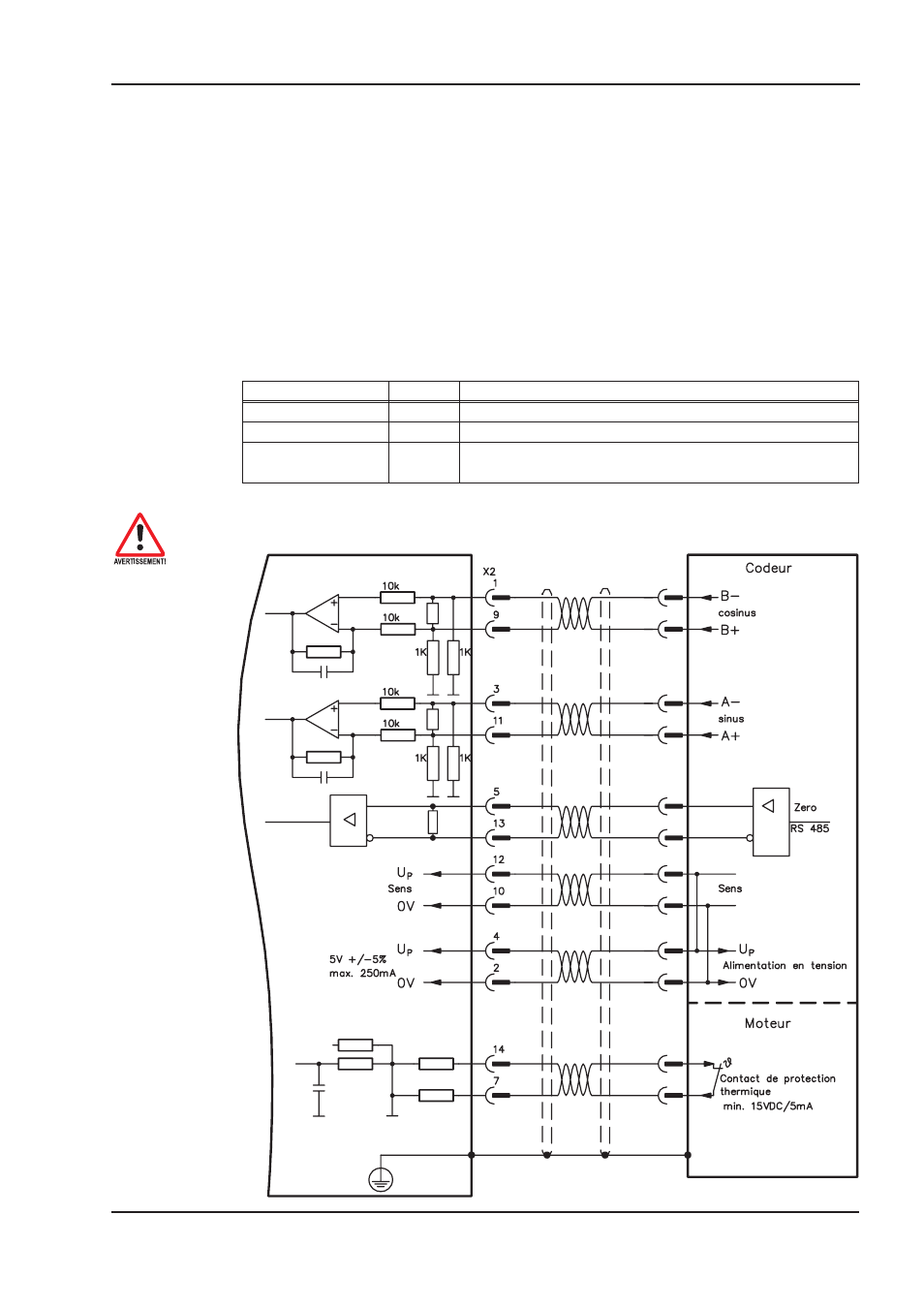

Connexion d'un codeur sinus-cosinus sans piste de données. A chaque connexion de
l’alimentation 24 V, l’amplificateur requiert les informations de démarrage du régulateur
de position (valeur de paramétrage MPHASE). Selon le type de feedback, soit un
Wake&Shake est réalisé soit la valeur de MPHASE est extraite de l’EEPROM du servo-
amplificateur.
Le contact thermique de mise à la terre du moteur est raccordé à X2 via le câble du
codeur. Tous les signaux sont connectés à notre câble de raccordement du codeur con-
fectionné.
Pour une longueur de câble prévue dépassant 50 m, veuillez contacter notre division des
applications.
Fréquence limite (sin, cos): 350 kHz
Type de codeur
FBTYPE Remarque
SinCos 5V
6
MPHASE de EEPROM
SinCos 5V
7
MPHASE avec wake & shake
Resolver+SinCos5V
16
Commutation via le résolveur
vitesse et position via le codeur
N’utilisez pas cet appareil de rétroaction avec des charges pendues et verticales.
