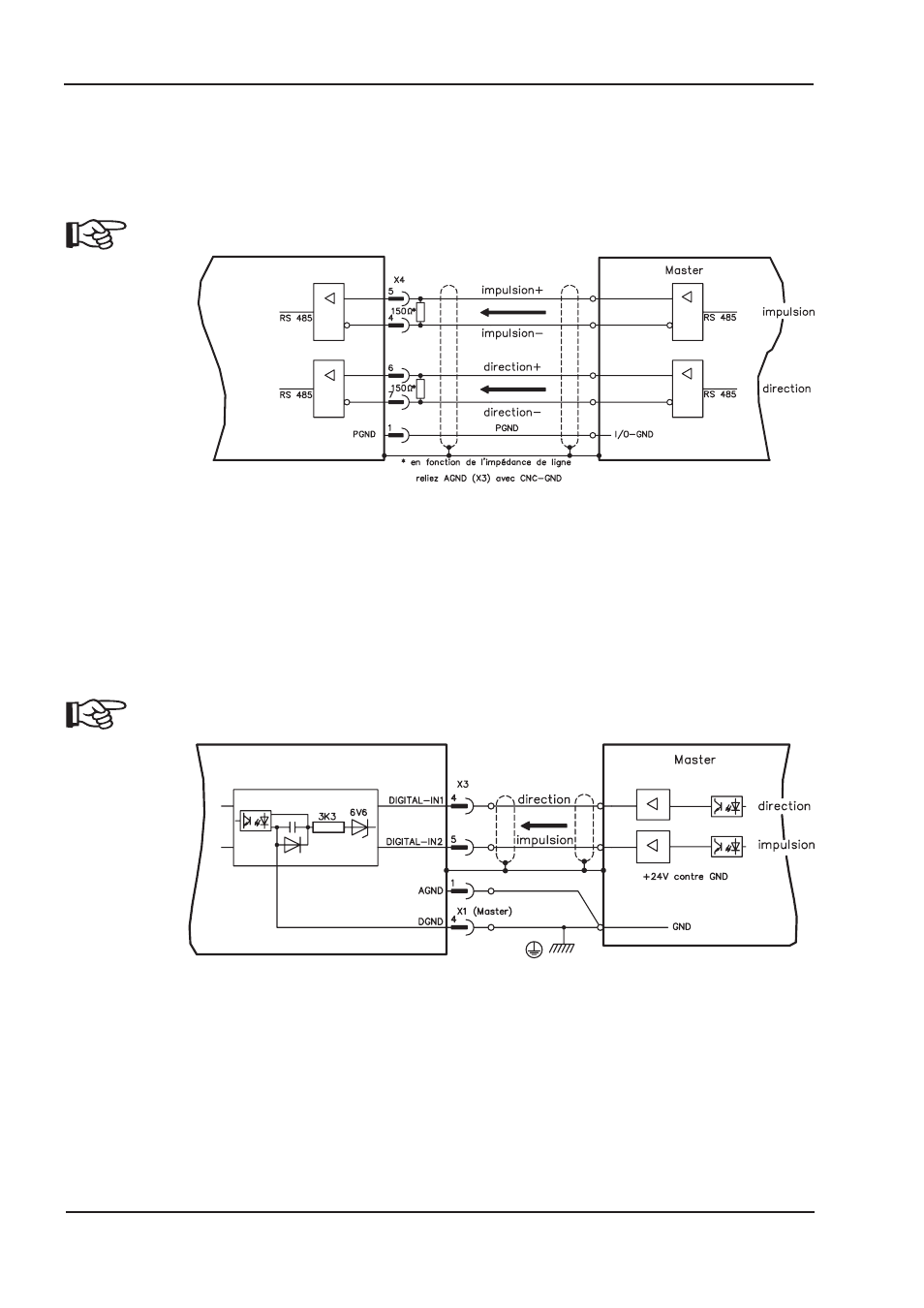

8.14.5.1 Connexion impulse/direction 5V (X4)
Connexion du variateur à une commande de moteur pas à pas ayant un niveau de signal
de 5 V. Le connecteur SubD X4 est utilisé à cette fin.
Fréquence limite : 1 MHz
AGND (borne X3/1) doit être relié à la masse de la commande !
8.14.5.2 Connexion impulse/direction 24V (X3)
Connexion du variateur à une commande de moteur pas à pas ayant un niveau de signal
de 24 V. Les entrées numériques DIGITAL-IN 1 et 2 du connecteur X3 sont utilisées à
cette fin.
Fréquence limite : 100 kHz
AGND (borne X3/1) doit être relié à la masse de la commande !
60 AX2500 Manuel du Produit
Installation électrique
06/2007
