8.10 Circuit intermédiaire (X0)
Peut être monté en parallèle avec d'autres masters identiques (via bornes -DC et RB
ext
)
Seuls les variateurs avec une alimentation en tension sur le même réseau (tension
d’alimentation et de puissance identiques) peuvent être reliés au circuit
intermédiaire.
La somme des courants nominaux de l’ensemble des servoamplificateurs
connectés externe en parallèle à un AX2500 Master ne doit pas dépasser 24 A.
Utilisez des câbles non blindés (2,5 mm²) d’une longueur max. de 200 mm. Pour
des longueurs plus importantes, utilisez des câbles blindés.

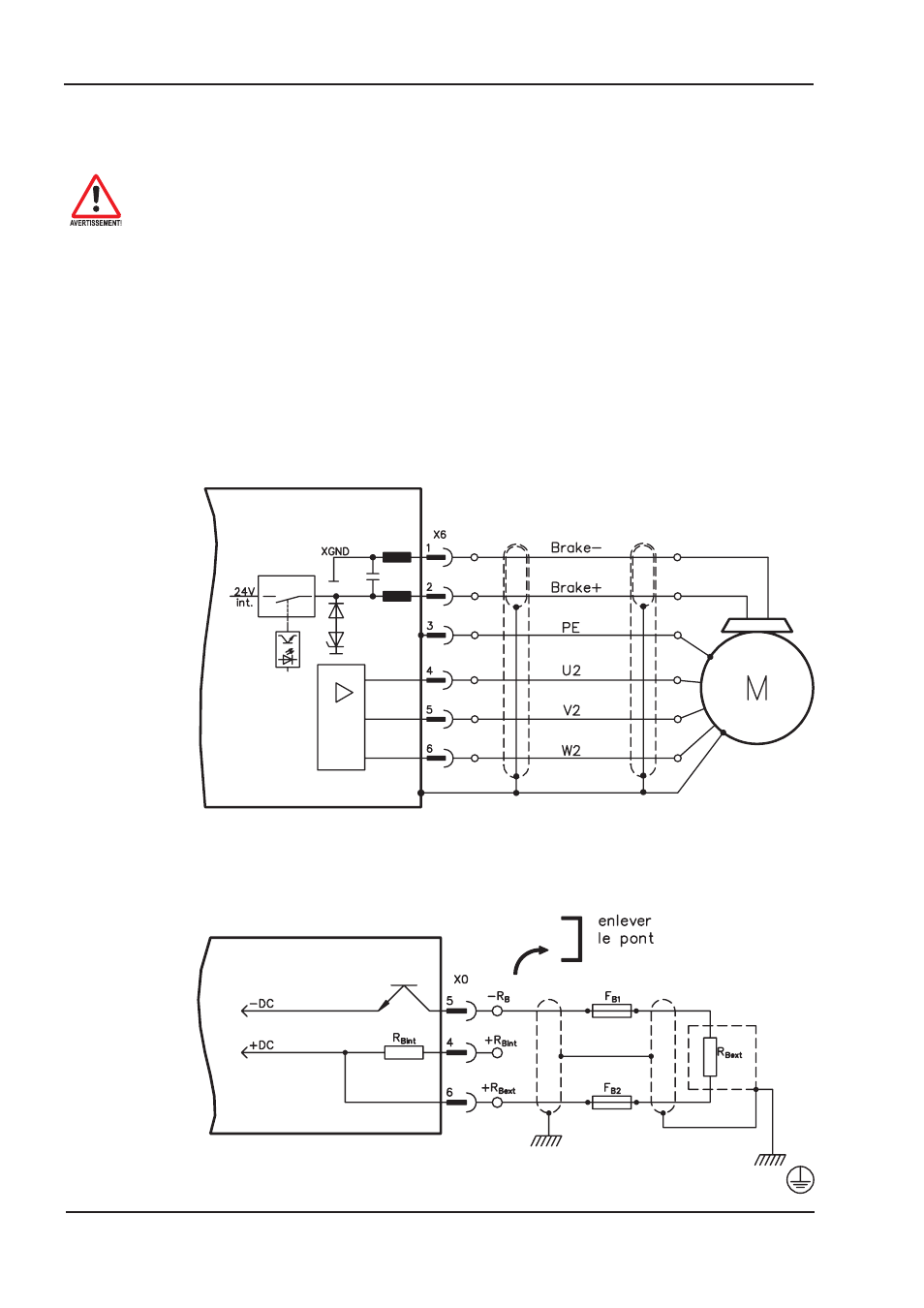

8.11 Raccordement moteur avec frein (X6)
La longueur de la conduite de moteur peut s’élever au maximum à 25m.
8.12 Résistance ballast externe (X0) (master uniquement)
Enlevez le cavalier entre les bornes X0/5 (-R
B
) et X0/4 (+R
Bint
).
