8.17 Interface RS232, connexion de PC (X8) (master uniquement)
Vous pouvez effectuer la définition des paramètres de fonctionnement, de réglage de
position et d'ensemble de mouvement à l'aide du logiciel de mise en service sur un ordi-
nateur personnel (PC) courant.
Reliez l'interface PC (X8) de le variateur, les tensions d'alimentation étant déconnec-
tées, à une interface série du PC par un câble modem blanc.
Ne pas utiliser de câble de liaison modem zéro!
L'interface se trouve au même potentiel que la logique interne et a pour masse de référ-
ence AGND.
L'interface est sélectionnée et configurée dans le logiciel de mise en service. Vous trou-
verez d'autres remarques à la page 74.

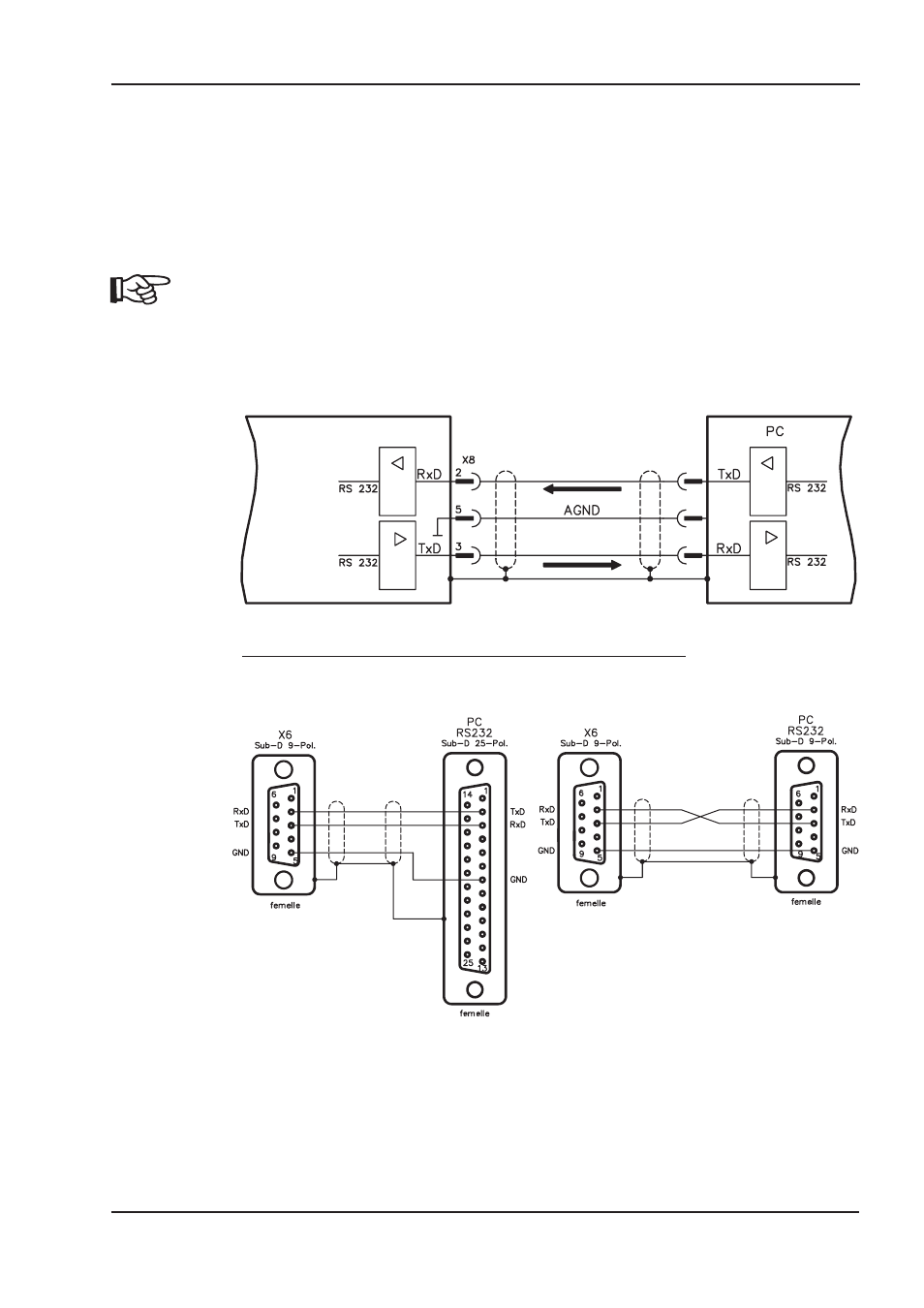

Câble de transfert entre le PC et le variateur de la série AX2500:
(Vue de dessus sur les connecteurs mâles SubD intégrés; ce qui correspond au côté bra-
sage des connecteurs femelles SubD sur la câble)
