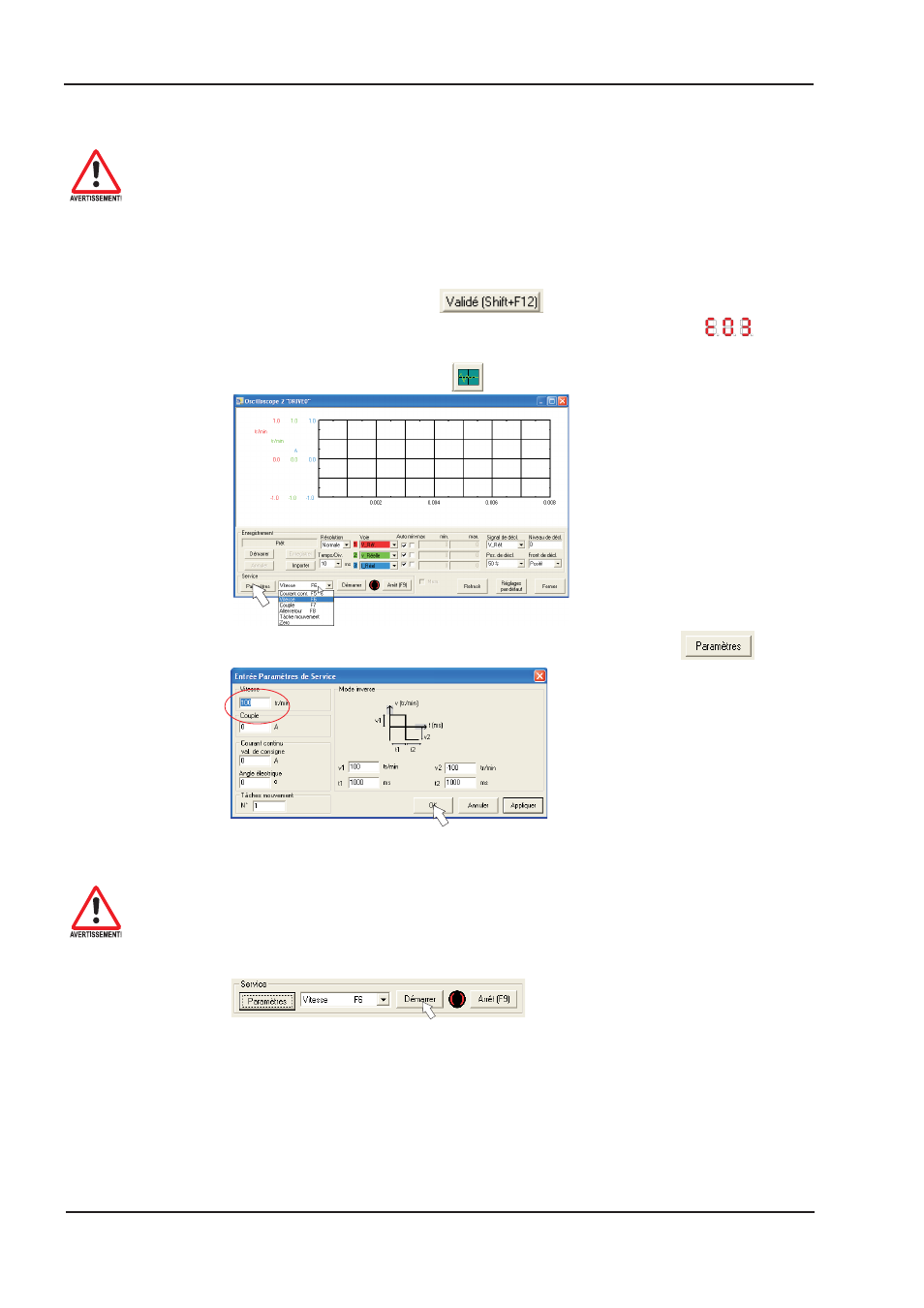

9.3.8 Mode pas à pas (vitesse constante)
Assurez-vous que la position actuelle de la charge permet les mouvements
suivants. Dans le cas contraire, l’axe bute contre le commutateur de fin de course
du matériel ou contre la butée mécanique. Veillez à ce que, lors d’à-coups ou
accélérations, la charge ne cause pas de dégâts.
l Branchez l’alimentation en puissance de l’entraînement.
l Hardware-Enable : +24 V à la borne Enable [X1/3].
l Software-Enable: cliquez sur sur l’écran de démarrage ou utilisez la
combinaison de touches Maj+F12. E et l’intensité du courant (par ex. pour
Enable, 3A) s’affichent alors sur la face avant de l’appareil. .
l Cliquez sur l’icône Oscilloscope , et la page suivante s’affiche:
l Selectionnez le mode de service « Vitesse F6 », puis cliquez sur
l Saisissez la vitesse souhaitée dans « Vitesse constante ». Le signe placé devant dé-
termine le sens du mouvement.
Respectez les exigences en matière de « vitesse réduite » pour votre application !
l Cliquez sur OK.
l Exécutez la fonction Service (bouton Démarrer ou F6).
Quittez la demande de sécurité en cliquant sur « OK ».
Le mode Op est défini sur 0 et l’étape de sortie est automatiquement libérée. L’icône
de fonction passe à la couleur verte, tant que la fonction est active.
l La fonction est active, jusqu’à ce que vous actionniez le bouton Arrêt ou la tou-
che de fonction F9.
l L’étape de sortie peut être désactivée avec la touche de fonction F12 (disable).
