8.16 Entrées/Sorties digitales et analogiques
8.16.1 Entrée analogique (X3)
Le variateur possède une entrée programmable pour le consigne analogique. En tant
que référence de potentiel, AGND (X3/1) doit toujours être relié à CNC-GND de la com-
mande.
Caractéristiques techniques
— Tension d'entrée ± 10 V maxi
— Résolution 1,25 mV
— Masse de référence : AGND, borne X3/1
— Résistance d'entrée 20 k
W
— Plage de tension mode commun pour les deux entrées, en plus ± 10 V
— Taux d’échantillonnage 62,5μs

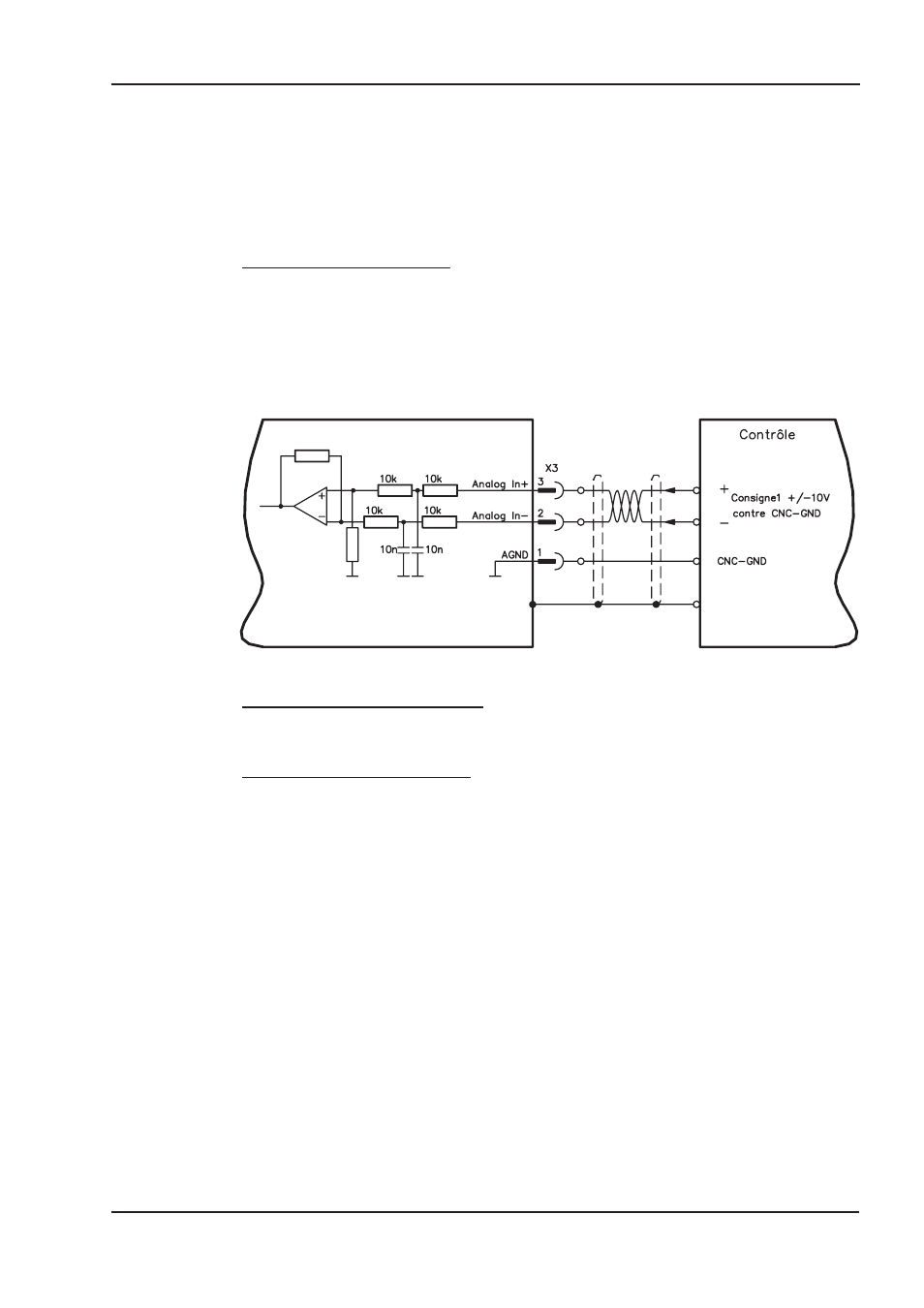

Entrée Analog-In (bornes X3/2-3)
Tension d'entrée de ± 10 V maxi., résolution 14 bits, modulable.
Configuration standard:
Consigne de vitesse
Affectation du sens de rotation
Configuration standard:
Rotation à droite de l'arbre du moteur (en regardant l'arbre)
pour une tension positive de la borne X3/3 (+) vis-à-vis de la
borne X3/2 (-)
Pour inverser le sens de rotation, vous pouvez inverser l'affectation des bornes X3/2-3 ou
modifier sur la page d'écran "BOUCLE DE VITESSE" le paramètre SENS DE ROTA-
TION.
