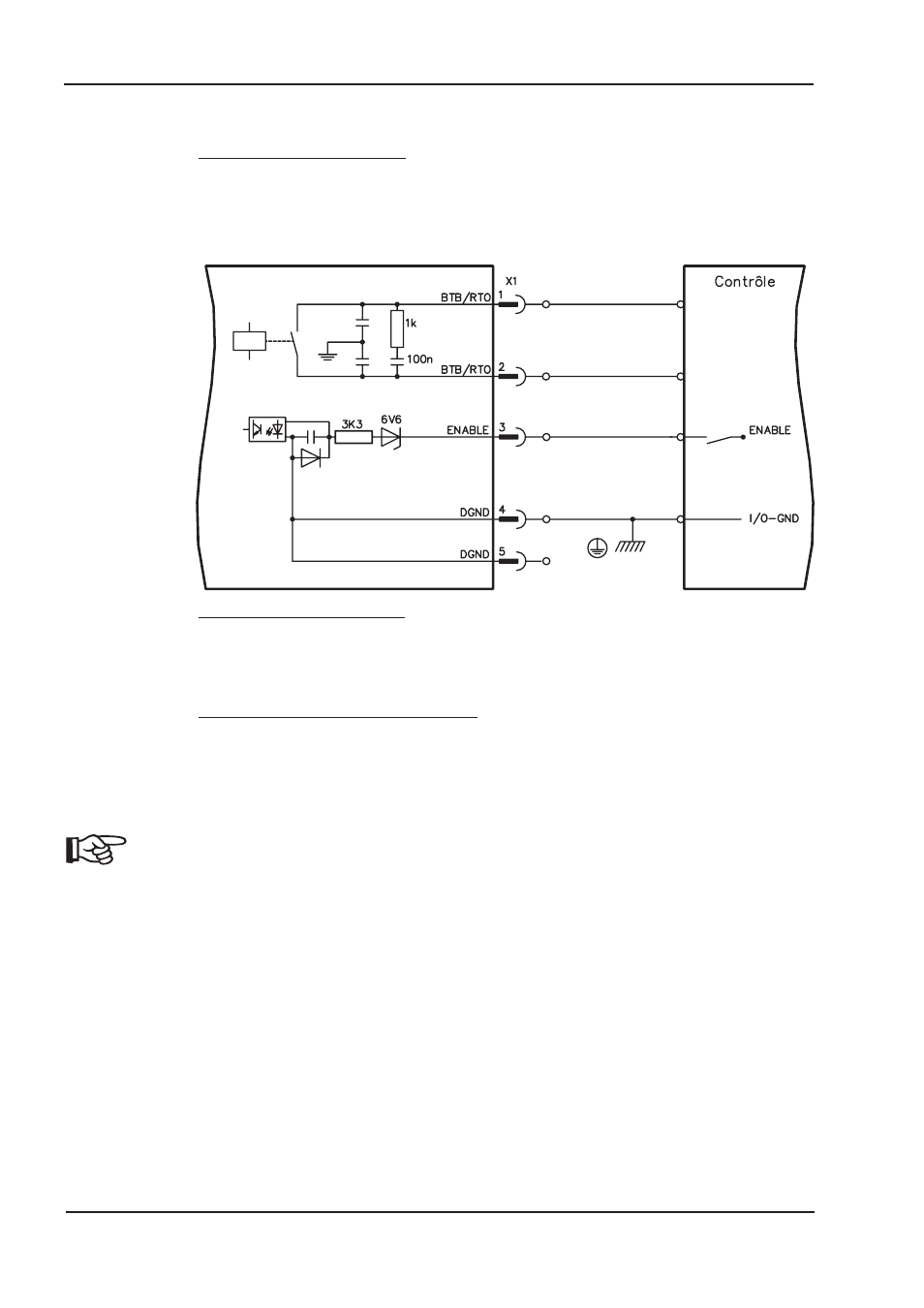

8.16.4 Signaux numériques au module de master (X1)
Caractéristiques techniques
— La masse de référence est DGND (borne X1/4,5)
— La logique est dimensionnée pour +24 V / 7 mA (compatible API)
— Niveau haut de +12…36 V / 7 mA, niveau bas de 0…7 V / 0 mA
BTB/RTO : Sortie de relais, 30 V CC maxi. ou 42 V AC, 0,5 A
Entrée d'activation ENABLE
Vous activez les étages finaux de tous les variateurs du système avec le signal d'activat-
ion (borne X1/3, entrée 24 V, haut-actif).
À l'état bloqué (signal bas), les moteurs raccordés sont sans couple.
Contact en ordre de marche BTB/RTO
L'état « en ordre de marche » (bornes X1/1 et X1/2) est signalé via un contact de relais à
potentiel flottant.
Le contact est fermé quand tous les variateurs du système sont en état de marche, le
message n'est pas influencé par le signal d'activation, la limitation I²t ou le seuil ballast.
Toutes les défauts engendrent une retombée du contact BTB et une inactivation de
l'étage final (en cas de contact BTB ouvert, l’étage final est bloqué -> pas de
puissance). Vous trouverez une liste des messages de défaut à la page 90.
