5 Identification du produit
5.1 Étendue de la fourniture
Quand vous commandez chez nous des amplificateurs de la série AX2500 vous recevrez
:
— AX250x ou AX251x (master)
— Connecteur X0, X1, X3, X6
— Couvercle de protection pour le côté des axes (un seul par système nécessaire)
— Instructions de montage et d'installation
— Logiciel de mise en service DRIVE.EXE et documentation en ligne sur CD-ROM
ou
—
AX252x (module d'axe)
— Connecteur X3, X6
— Raccordement court
Les connecteurs SubD ne font pas partie des fournitures
Accessoires : (doivent être commandés en plus s'ils sont nécessaires)
— Ventilateur annexe (pour 2 axes maxi., obligatoire pour AX25x6)
— Moteur servo (linéaire ou rotatif)
— Câble moteur (pré-équipé) ou câble moteur vendu au mètre avec connecteurs
détachés (coté moteur et amplificateur)
— Câble de rétroaction (pré-équipé) ou
les deux connecteurs de rétroaction isolés avec le câble vendu au mètre
— Résistance ballast externe BAR(U)
— Câble de communication avec le PC ( ð p.67) pour le paramétrage du master et
éventuellement des modules d'axe connectés
— Câbles secteur, câbles de commande, câbles de bus (tous vendus au mètre)

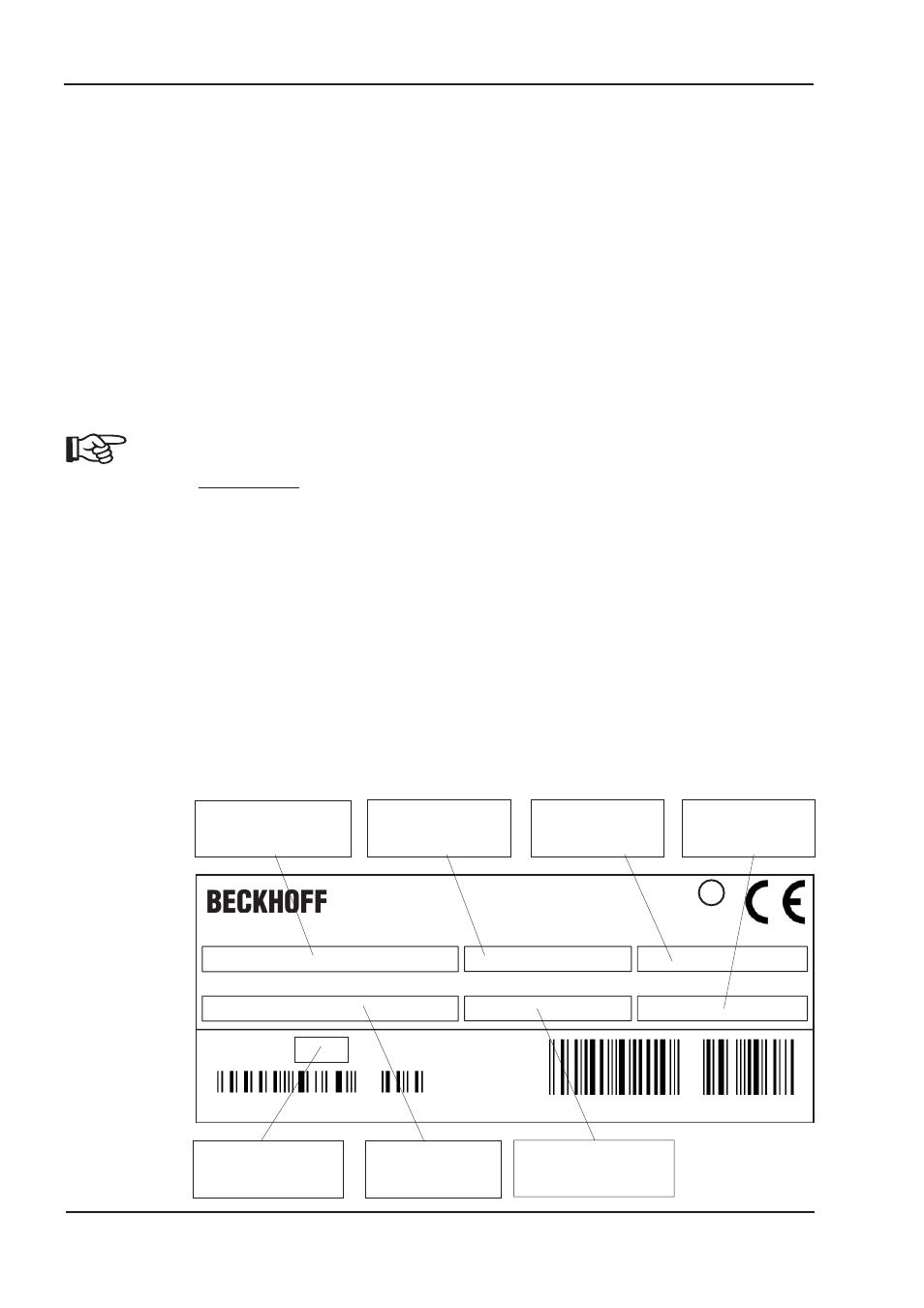

5.2 Plaque signalétique
La plaque signalétique illustrée ci-dessous est apposée latéralement sur le variateur.
14 AX2500 Manuel du Produit
Identification du produit
06/2007
BECKHOFF
Typenbezeichnung
Spannungsversorgung
Model Number
Power Supply
Ser. Nr
Nennstrom
Ser. No.
Nom. Current
Bemerkung
Schutzart
Comment
Encl.Rating
Eiserstr. 5
D-33415 Verl
Umgebungstemp.
Ambient temp.
E217428
1VD4
LISTED
IND. CONT. EQ.
C US
UL
®
5.76 008102106842
Tel.: +49-(0)5246/963-0
Fax: +49-(0)5246/963-149
Remarques Numéro de série Type de variateur
Température
ambiante max.
Courant de sortie
pour service S1
Type de
protection
Alimentation en
puissance
connectée
