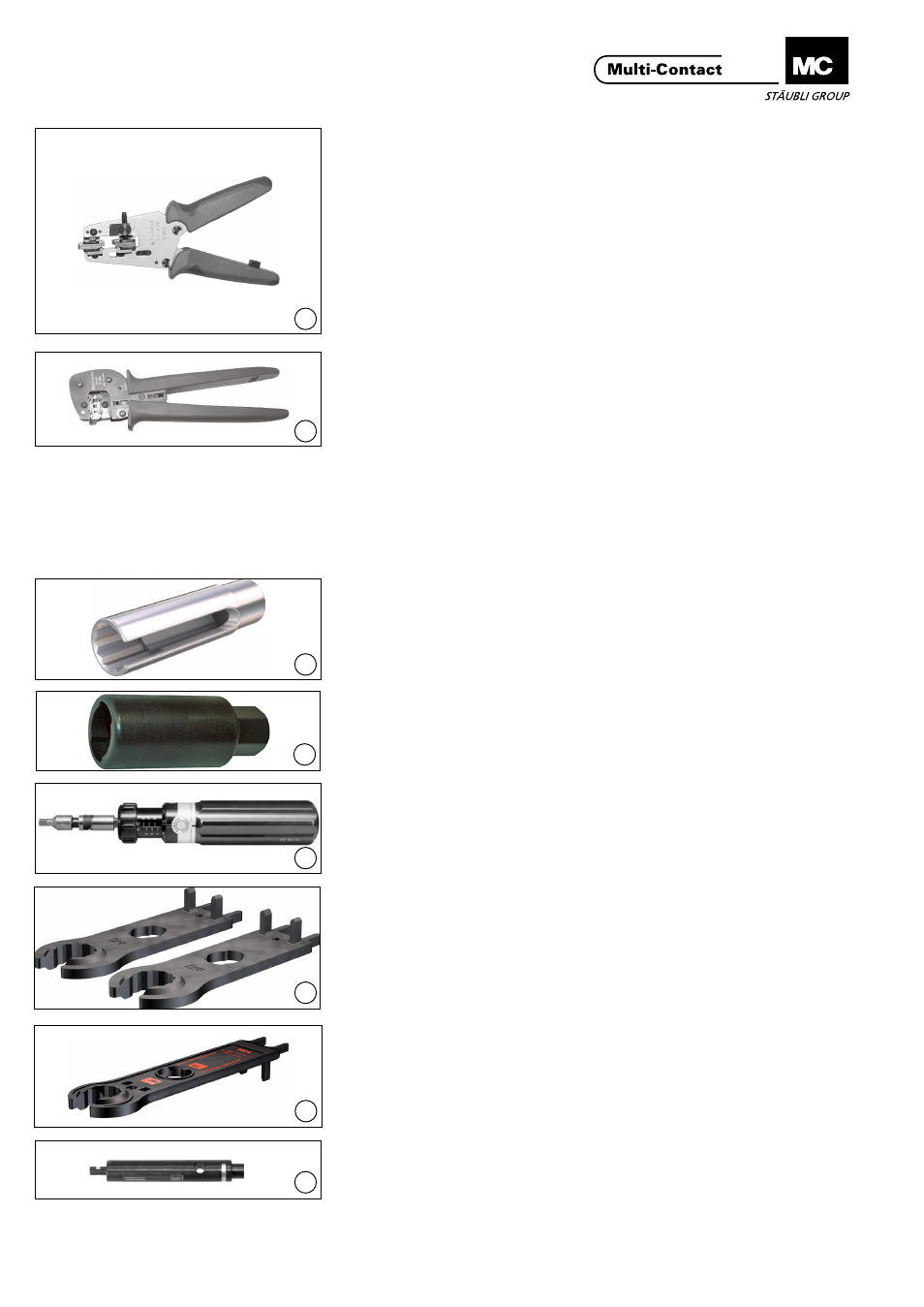

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder PV-AZM... avec
couteaux à dénuder ainsi qu‘une clй а
6 pans 2,5mm.
(ill. 1)
Stripping pliers PV-AZM... incl. built-in
wire stripping blade as well as hex key
A/F 2,5mm.
Section de
conducteur: 1,5 / 2,5 / 4 / 6mm²
Type: PV-AZM-1.5/6
No. de Cde.: 32.6027-156
Cable cross section: 1,5 / 2,5 / 4 / 6mm²
Type: PV-AZM-1.5/6
Order No.: 32.6027-156
(ill. 2)
Pinces à sertir PV-CZM... avec posi-
tionneur et matrice de sertissage
(ill. 2)
Crimping pliers PV-CZM... incl. Locator
and crimping die
Plage de sertissage:
1,5 / 2,5 / 4mm² (14 / 12AWG)
Type: PV-CZM-18100
No. de Cde.: 32.6020-18100
Crimping ranges:
1,5 / 2,5 / 4mm² (14 / 12AWG)
Type: PV-CZM-18100
Order No. 32.6020-18100
Plage de sertissage:
2,5 / 4 / 6mm² (14 / 12 / 10AWG)
Type: PV-CZM-19100
No. de Cde.: 32.6020-19100
Crimping ranges:
2,5 / 4 / 6mm² (14 / 12 / 10AWG)
Type: PV-CZM-19100
Order No. 32.6020-19100
(ill. 3)
Douille pour visser
Type:
PV-WZ-AD/GWD
No. de Cde.: 32.6006
(ill. 3)
Socket wrench insert
Typ:
PV-WZ-AD/GWD
Order No. 32.6006
(ill. 4)
Douille pour contrer
Type: PV-SSE-AD4
No. de Cde.: 32.6026
(ill. 4)
Socket wrench insert
Type: PV-SSE-AD4
Order No. 32.6026
(ill. 5)
Clé dynamométrique ½“
Max. 6Nm (Précision ± 6%)
(ill. 5)
Torque wrench ½“
Max. 6Nm (precision ± 6%)
(ill. 6)
PV-MS Clé de montage et
déverrouillage
1 set = 2 clés
No. de Cde.: 32.6024
(ill. 6)
Open-end spanner PV-MS
1 Order No. = 2 pieces
Order No.: 32.6024
(ill. 7)
PV-MS-PLS Clé de montage et
déverrouillage
No. de Cde.: 32.6058
(ill. 7)
Open-end spanner PV-MS-PLS
Order No.: 32.6058
(ill. 8)
PV-PST Fiche de test
No. de Cde.: 32.6028
(ill. 8)
Test plug PV-PST
Order No.: 32.6028
