Multi-Contact MA220 - Manuel (Page 8)

Advanced Contact Technology
Fabricant/Producer:
Multi-Contact AG
Stockbrunnenrain 8
CH – 4123 Allschwil
Tel. +41/61/306 55 55
Fax +41/61/306 55 56
mail [email protected]
www.multi-contact.com
© b
y Multi-Contact A
G, Switz
erland – MA220 – 08.2014, Inde
x e
, Global Communications – Modifications sous réserv
e / Subject to alterations

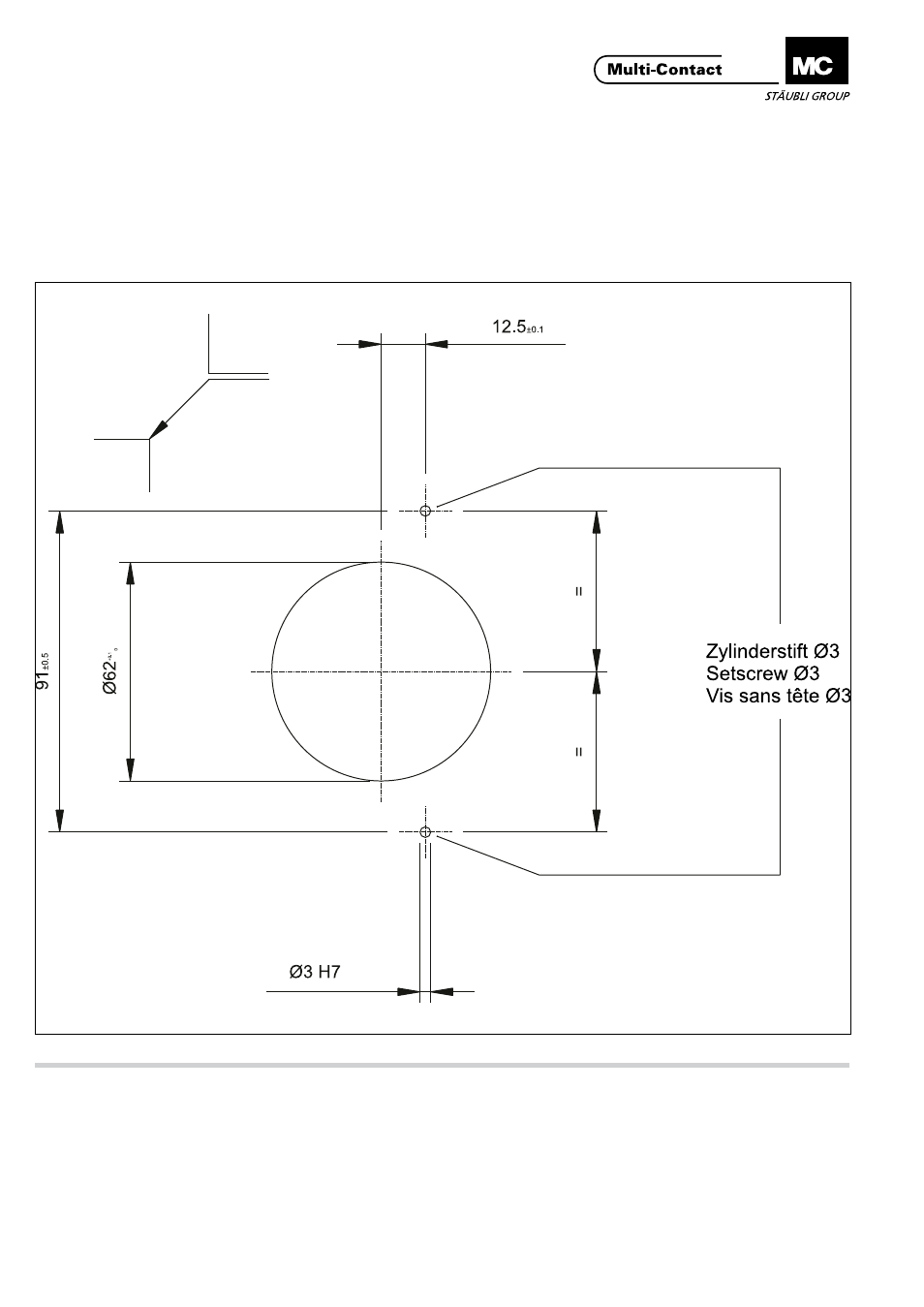

Exemple plan de perçage Example drilling plan
2 ergots de centrage doivent être ins-
tallés� Déplacement angulaire admissi-
ble entre la fiche et la douille ± 0,5°
Déviation x-y admissible du côté fiche
et du côté douille ± 0,2 mm.
Two centring pins are to be used� Per-
missible angular deviation of the pin
and of the socket sides ± 0,5°.
Permissible x-y deviation of the pin
and the socket sides ± 0,2 mm.
