Multi-Contact MA064 - Manuel (Page 7)

Advanced Contact Technology
www.multi-contact.com 7 / 8
23
B A
24
25
Tab. 3
Section du conducteur
Conductor cross section Dimension clé
Key size
50mm² / 70mm² 16mm
95mm² / 120mm² 22mm
150mm² / 185mm² 27mm
240mm² 28mm

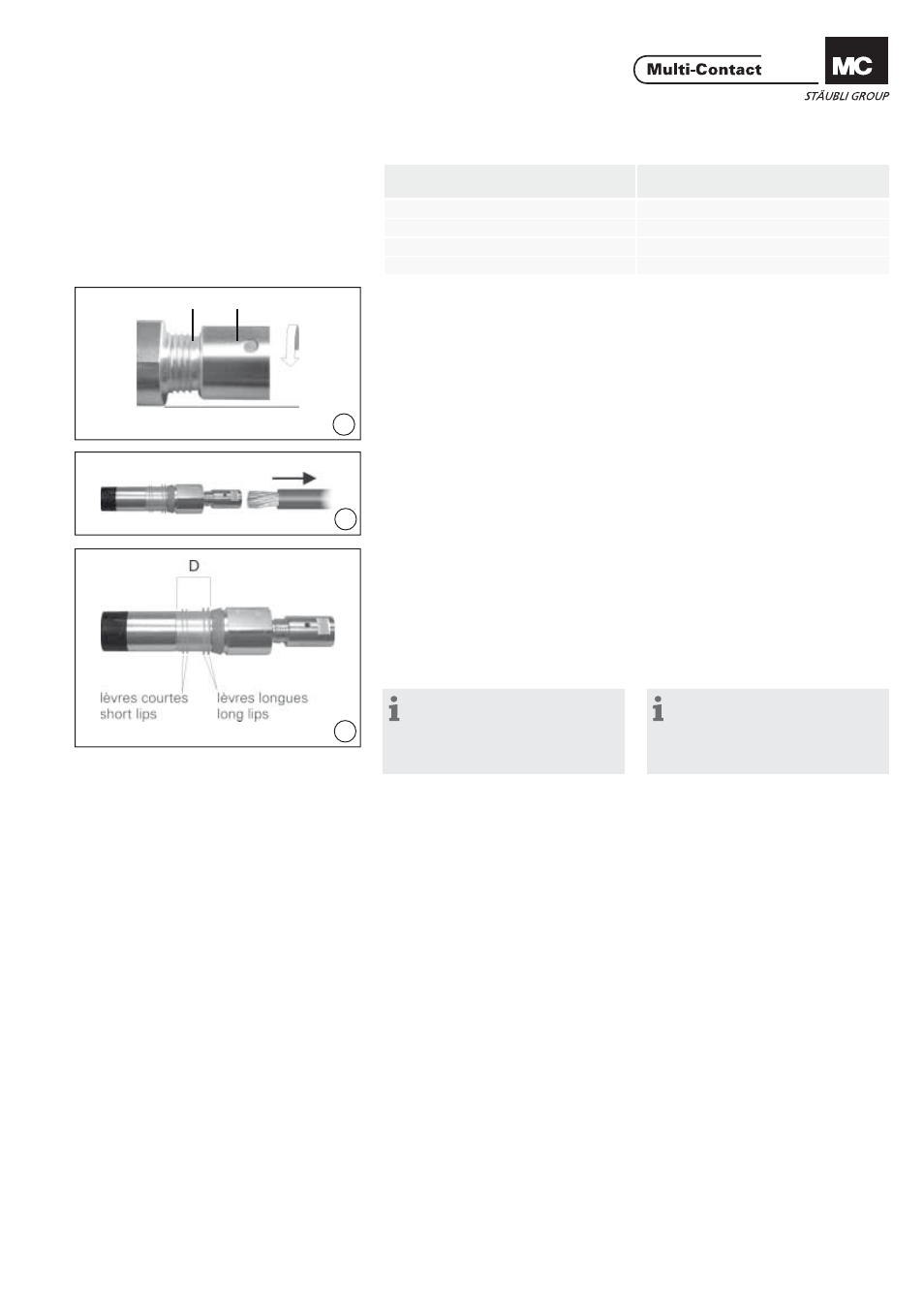

(ill. 23)
Tourner le manchon AxiClamp B
jusqu’à ce que la gorge A soit visible. (ill. 23)
Open the AxiClamp sleeve until the
groove A is visible.
(ill. 24)
Enlever le câble (ill. 24)
Pull-out the cable
(ill. 25)
Vérifi er la position du joint D. Rouler le
joint d‘étanchéité pour le déplacer ou
le monter. Ne pas utiliser de produit
lubrifi ant. Vérifi er l‘intégrité des lèvres
d‘étanchéité. Le cas échéant, rempla-
cer le joint. Type DR16BV-NS-A, N° de
Cde 15.5369. (ill. 25)
Check position of the seal D. When
installing or moving the seal, it must
be rolled. Use no lubricants. Check
lips of seal for damage and replace if
necessary. Type DR16BV-NS-A,
Order No. 15.5369.
Remarque:
Montage du corps de contact
KBT16BV voir instructions de
montage MA063
www.multi-contact.com
Note:
Installing the contact insert
KBT16BV see assembly instructions
MA063
www.multi-contact.com
