Multi-Contact MA064 Manuel d'utilisation
Page 4
Advanced Contact Technology
4 / 8
www.multi-contact.com
7
8
10
11
12
9

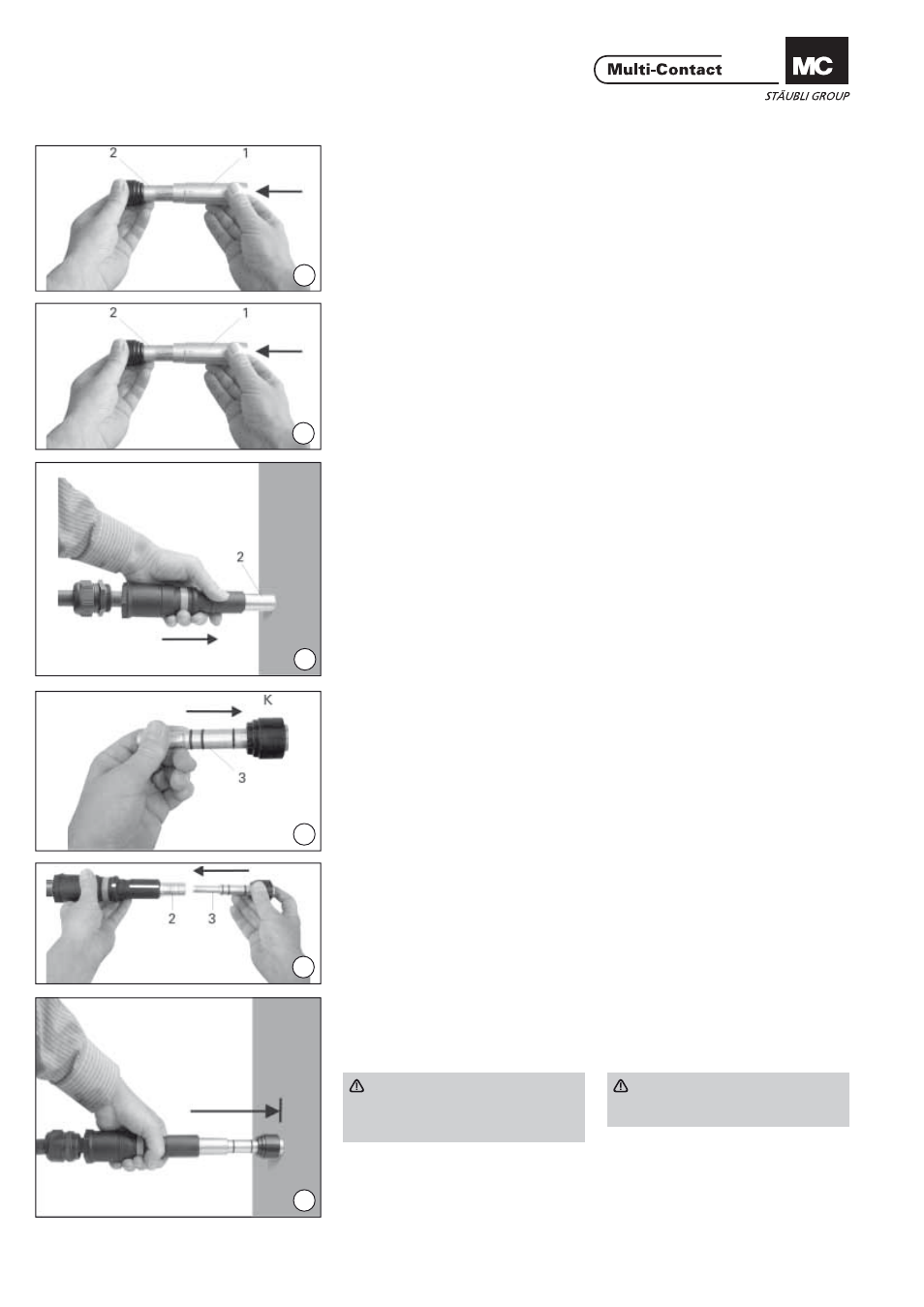

(ill. 7)
Engager le fourreau 1 sur le fourreau 2
jusqu‘en butée sur l‘isolant de gui-
dage noir.
(ill. 7)
Slide sleeve 1 onto sleeve 2 until it
touches the black plastic guide.
Démontage du corps de
contact pour KST16BV
Removing the contact insert
in KST16BV
(ill. 8)
Desserrer le presse-étoupe et intro-
duire le fourreau 2 dans l‘isolant KST
par la face d‘embrochage.
(ill. 8)
Unscrew cable gland and insert sleeve 2
into the KST insulation on the mating
side.
(ill. 9)
Presser l‘ensemble contre un support
rigide jusqu‘à entendre le fourreau 2
s‘encliqueter.
(ill. 9)
Press against a hard surface until
sleeve 2 is heard to engage.
(ill. 10)
Positionner l‘isolant de guidage K en
butée à droite sur la broche.
(ill. 10)
Slide plastic guide K up to the right-
hand stop on the pin 3.
(ill. 11)
Engager la broche 3 dans le fourreau 2.
(ill. 11)
Insert pin 3 into sleeve 2.
(ill. 12)
Presser l‘ensemble contre un support
rigide jusqu‘au déverrouillage du
corps de contact.
(ill. 12)
Press against a hard surface until the
contact insert is unlocked.
Attention
Le corps de contact peut tomber
lorsque aucun câble n‘est
raccordé.
Attention
The contact insert can fall out if
no lead is attached.
