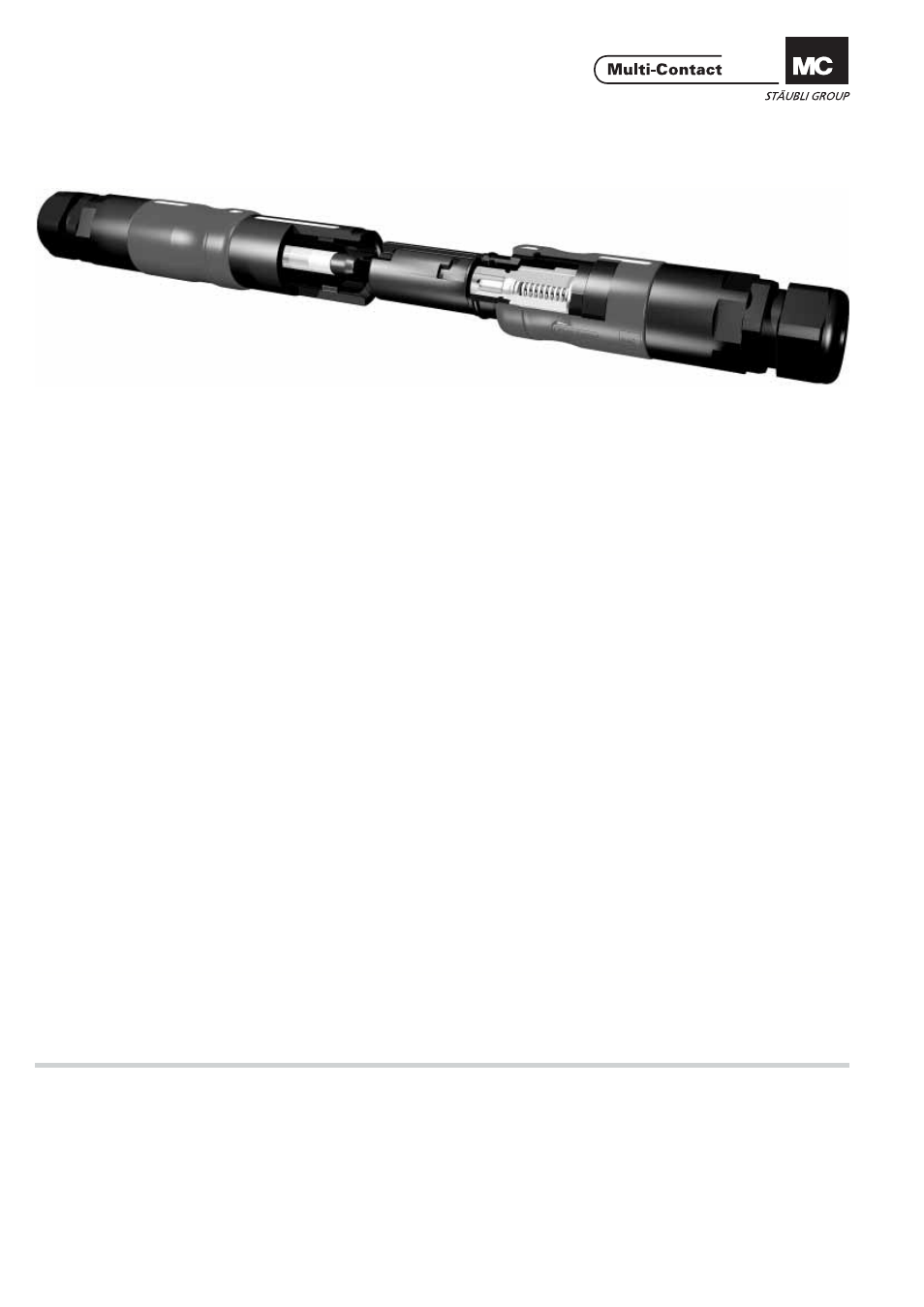

Principe du verrouillage baïonnette
(Système-BV)
Bayonet locking system (BV-System)
Remarque importante pour l‘embrochage et le débro-
chage des connecteurs 16BV:
- Une broche codée ne pourra pas être connectée à une
douille avec un codage différent (les No. de codage sont ap-
posés à côté des triangles blancs).
Attention! Une broche codée peut e connecter à une douille
non codée. Important notice to Plugging and Unmating procedure
of 16BV connectors:
- With coding connectors the plugs can only be inserted into
sockets with the same code no. (inscribed code is next to the
white triangle).
Caution! A coded plug though, can be plugged into an un-
coded socket.
1.Phase d‘embrochage:
Ces connecteurs sont équipés d‘un système de verrouillage
à baïonnette.
1.1. Il faut aligner les marquages blancs du côté broche et
du côté douille.
1.2.Connecter les deux parties jusqu‘en butée.
1.3. Pousser axialement tout en imprimant un mouvement de
rotation vers la droite. Relâcher la pression axiale.
Le verouillage s‘enclenche automatiquement après une
rotation de 90°.
Attention! Une rotation de plus de 90°amorce de nouveau le
débrochage.
2. Contrôle:
2.1. Vérifi er en tournant (sans pousser) que le verrouillage
est enclenché.
2.2. Vérifi er en tirant que la liaison ne peut plus être séparée
mécaniquement dans cette position.
3. Phase de débrochage:
3.1. Pousser l‘une des 2 parties dans l‘axe, tout en lui impri-
mant un mouvement de rotation de 90° vers la gauche ou
la droite, de sorte à aligner les triangles balncs (apposés sur
les deux parties) sur un même axe.
3.2. Retirer la broche de la douille.
1. Plugging procedure:
This plug connector is equipped with a bayonet locking sys-
tem.
1.1. the white marks on the male and female halves must be
in line.
1.2. Push the two halves together until resistance is met
1.3. Press in more deeply and twist to the right. While
twisting, relax the pressure so that the latch engages auto-
matically after turning through 90°.
Caution! Rotation through more than 90° in relation to the
marked position initiates the unmating process.
2. Test Procedure:
2.1. By twisting the connectors (without pushing further
together), test that the locking mechanism is engaged.
2.2. By attempting to simply pull the connectors apart, test
that the connection in this position can no longer be mechani-
cally separated.
3. Unmating:
3.1. Press in more deeply and then twist to the left through
90° until the white triangular marks are in line with each other.
3.2. Separate the male and female parts.
