Introduction
2.4 Af
fic
h
ag
es d'état

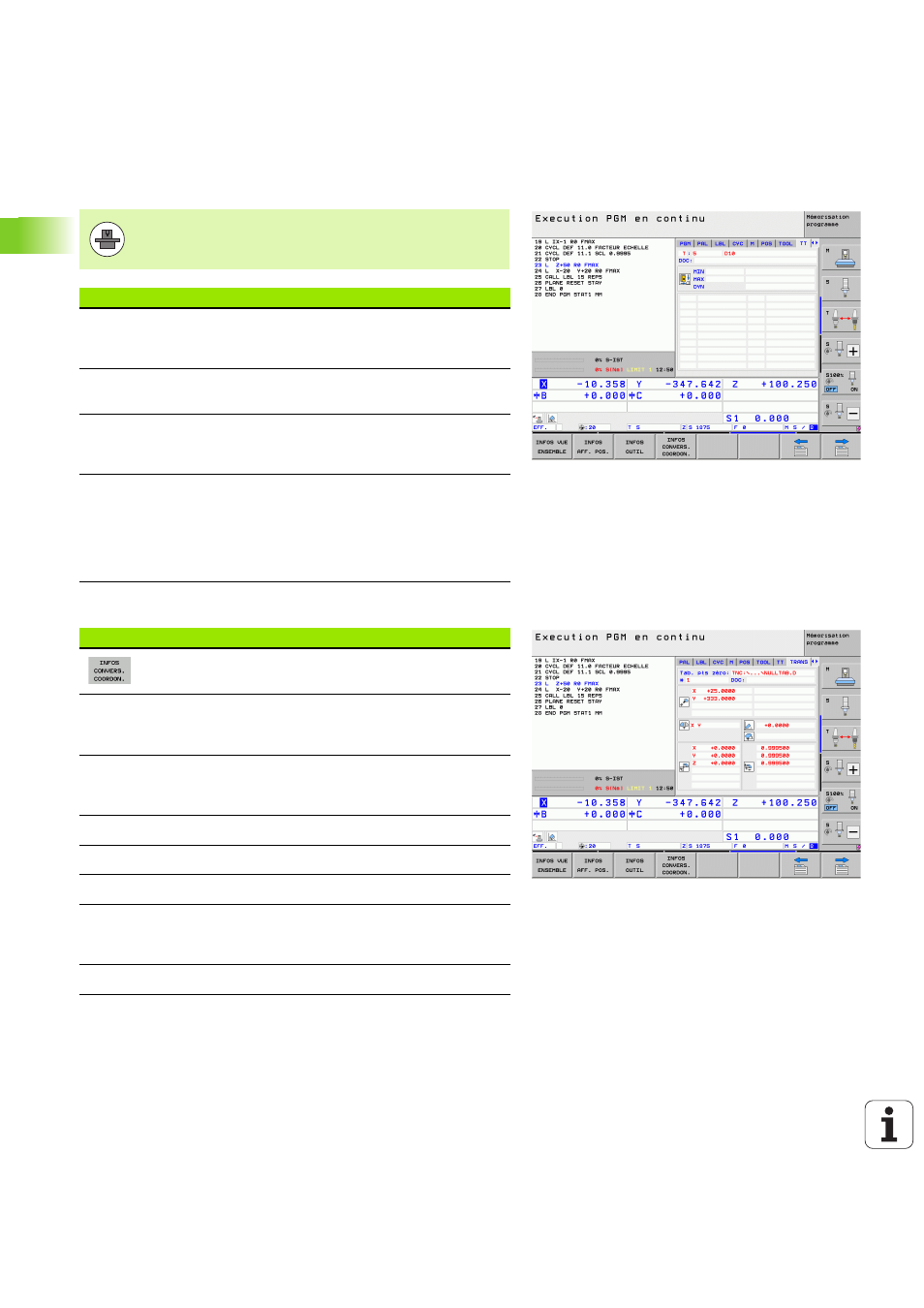

Etalonnage d'outils (onglet TT)
Conversion de coordonnées (onglet TRANS)
voir Manuel d'utilisation des cycles, cycles de conversion de
coordonnées.
La TNC n'affiche l'onglet TT que si cette fonction est
active sur votre machine.
Softkey
Signification
Sélection
directe
impossible
Numéro de l'outil à étalonner
Affichage indiquant si le rayon ou la longueur
d'outil doit être étalonné
Valeurs MIN et MAX d'étalonnage des
différentes dents et résultat de la mesure avec
l'outil en rotation (DYN).
Numéro de la dent de l'outil avec sa valeur de
mesure. L'étoile située derrière la valeur de
mesure indique que la tolérance du tableau
d'outils a été dépassée La TNC affiche les
valeurs de mesure de 24 tranchants au
maximum.
Softkey
Signification
Nom du tableau de points-zéro courant
Numéro du point zéro actif (#), commentaire
issu de la ligne active du numéro de point zéro
actif (DOC) du cycle 7
Décalage du point zéro actif (cycle 7) ; la TNC
affiche un décalage du point-zéro actif sur 8
axes max.
Axes miroirs (cycle 8)
Rotation de base courante
Angle de rotation actif (cycle 10)
Facteur d'échelle actif / facteurs d'échelle
(cycles 11 / 26) ; la TNC affiche le facteur
d'échelle actif de 6 axes max.
Centre de l'homothétie
