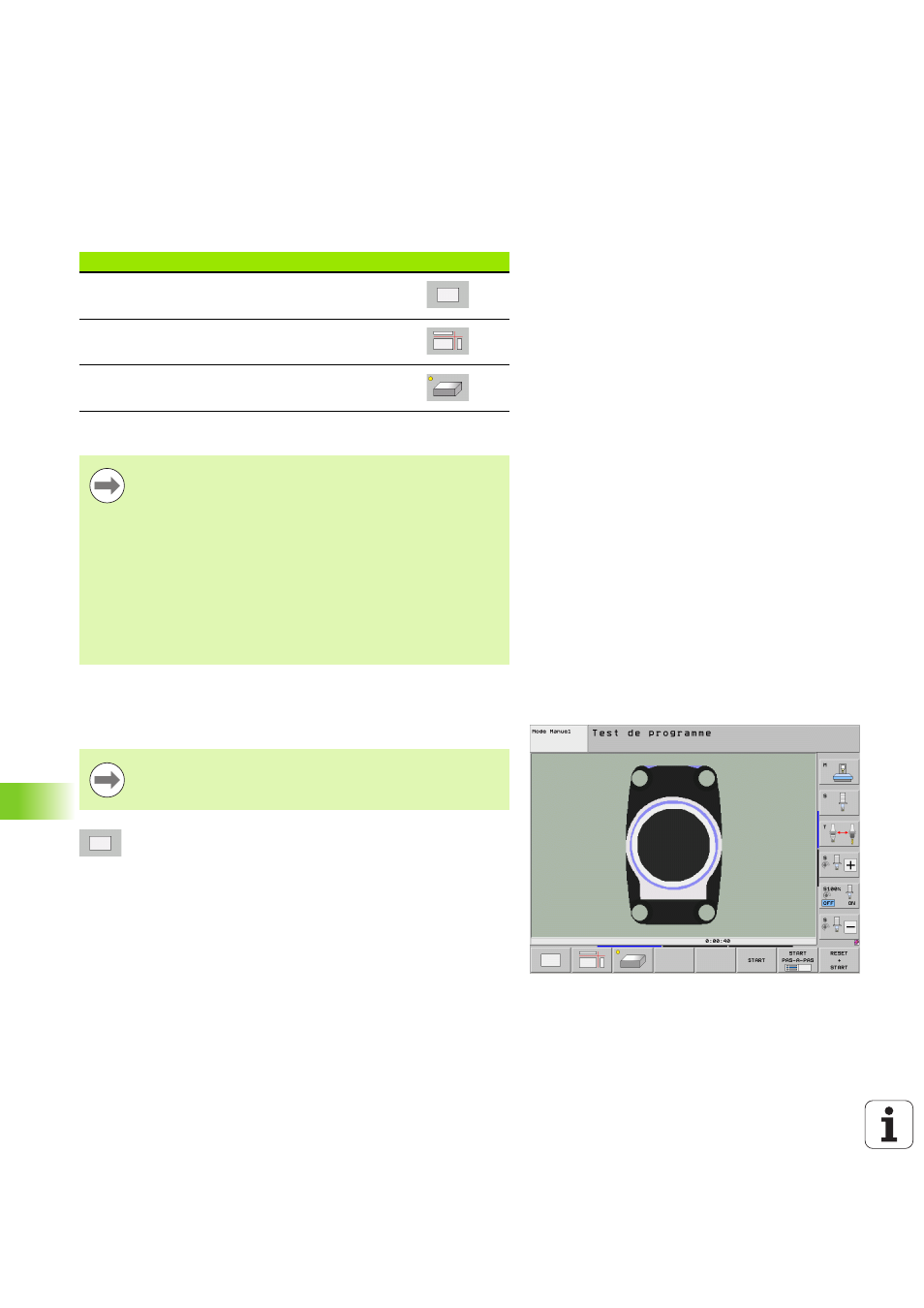

638 Test de programme et Exécution de programme
16.1 Gr
aphiques
Résumé
:
vues
En modes Exécution de programme et Test de programme,
la TNC affiche les softkeys suivantes :
Restriction pendant l'exécution du programme
Vue de dessus
La simulation graphique est la plus rapide dans cette vue.
 Sélectionner la vue de dessus à l'aide de la softkey
 Niveau des profondeurs : plus le niveau est profond,
plus la couleur est foncée.
Vue Softkey
Vue de dessus
Représentation dans 3 plans
Représentation 3D
L'usinage ne peut pas être représenté simultanément de
manière graphique si le calculateur de la TNC est saturé
avec des opérations d'usinage complexes ou des
usinages de grandes surfaces. Exemple : usinage ligne à
ligne de toute la pièce brute avec un outil de grand
diamètre. La TNC interrompt le graphique et émet le texte
ERROR
dans la fenêtre graphique. L'usinage se poursuit
néanmoins.
La TNC n'affiche pas le graphique des opérations
d'usinage multiaxes pendant l'exécution d'un programme.
Dans ces cas là, la fenêtre graphique affiche le message
d'erreur Axe non représentable.
Si une souris est connectée à votre machine, positionnez
le pointeur n'importe où sur la pièce : la profondeur à
cette position s'affiche dans la barre d'état.
