Utiliser FixtureWizard
La manipulation de FixtureWizard se fait essentiellement avec la
souris. Vous pouvez ajuster le partage d'écran en déplaçant les lignes
séparatrices de manière à ce que les fenêtres Paramètres,
Figure d'aide
et Graphisme 3D aient les dimensions souhaitées.
Vous pouvez modifier le graphisme 3D de la manière suivante :
 Agrandir/réduire le modèle :
Pour agrandir ou réduire le modèle, faire tourner la molette de la
souris
 Déplacer le modèle :
Pour déplacer le modèle, appuyer sur la molette de la souris tout
en déplaçant la souris
 Faire tourner le modèle :
Pour faire tourner le modèle, maintenir enfoncée la touche droite
de la souris tout en déplaçant la souris
Vous disposez également d'icônes sur lesquelles vous cliquez pour
exécuter les fonctions suivantes :

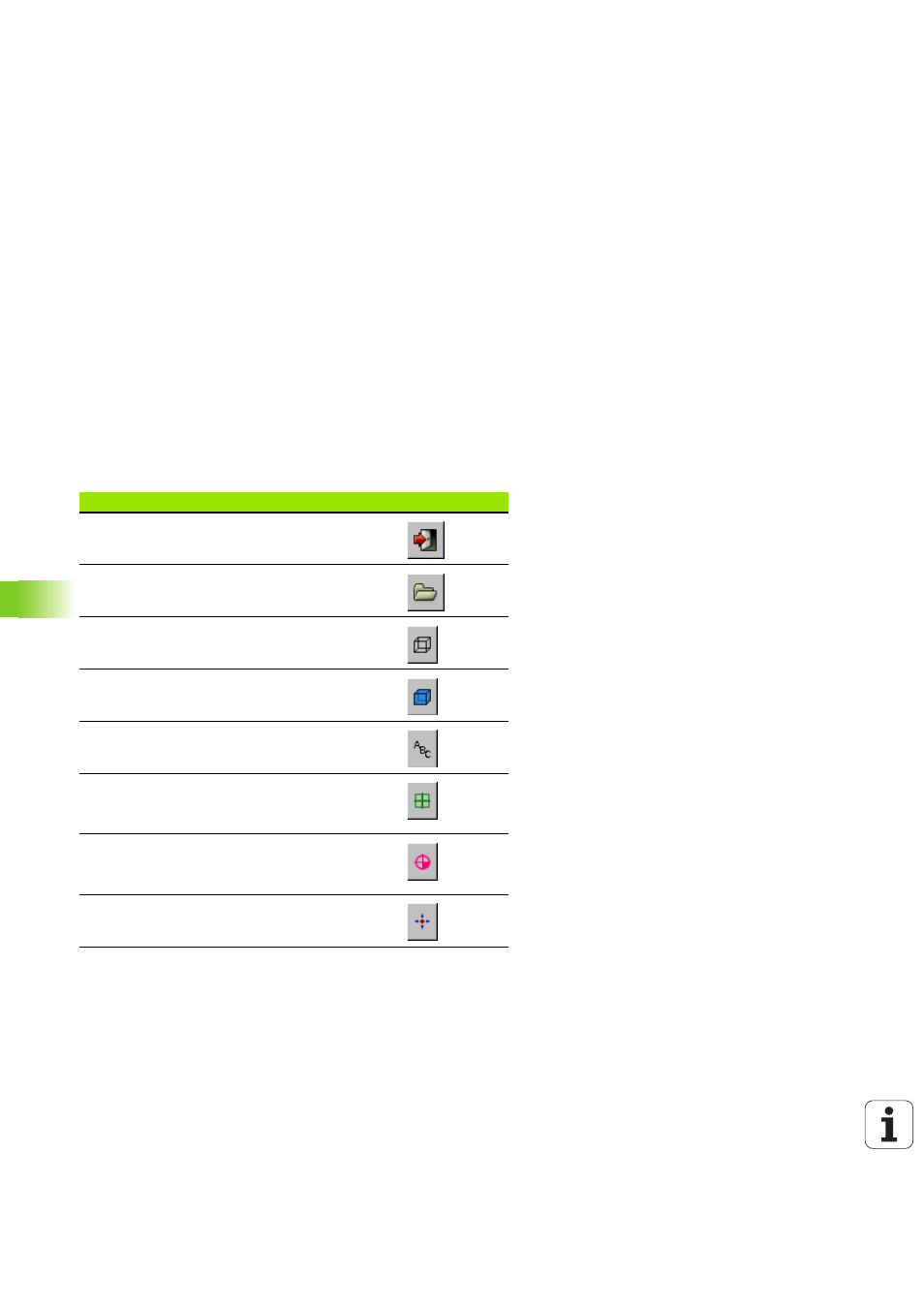

Fonction icône
Fermer FixtureWizard
Sélectionner le modèle de l'élément de serrage
(fichier avec extension CFT)
Commutation entre le modèle filaire et le modèle
volumique
Commutation entre la représentation volumique
et transparente
Afficher/masquer les désignations des objets de
collision définis dans l'élément de serrage
Afficher/masquer les points de contrôles définis
dans l'élément de serrage (non fonctionnel dans
ToolHolderWizard)
Afficher/masquer les points de mesure définis
dans l'élément de serrage (non fonctionnel dans
ToolHolderWizard)
Restaurer la position initiale de la vue 3D
