HEIDENHAIN iTNC 530 267
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK

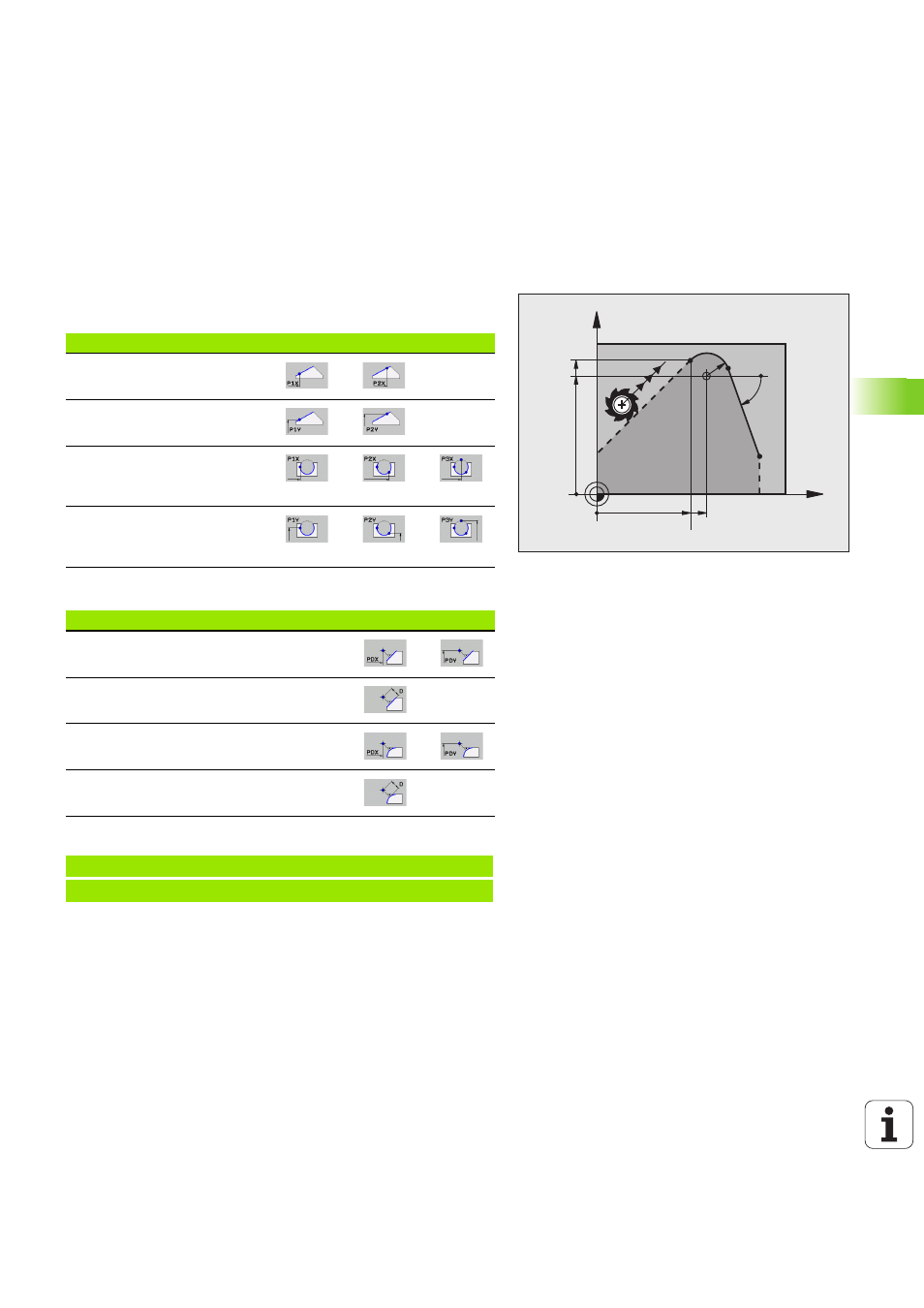

Points auxiliaires
Vous pouvez introduire les coordonnées de points auxiliaires sur le
contour ou en dehors de celui-ci, aussi bien pour les droites FK que
pour les trajectoires circulaires FK.
Points auxiliaires sur un contour
Les points auxiliaires peuvent se trouver directement sur la droite,
dans le prolongement de celle-ci ou encore sur un contour circulaire.
Points auxiliaires en dehors d'un contour
Exemple de séquences CN
X
Y
53
60.071
50
42.929
R10
70°
Données connues Softkeys
Coordonnée X point auxiliaire
P1 ou P2 d'une droite
Coordonnée Y point auxiliaire
P1 ou P2 d'une droite
Coordonnée X point auxiliaire
P1, P2 ou P3 d'une trajectoire
circulaire
Coordonnée Y point auxiliaire
P1, P2 ou P3 d'une trajectoire
circulaire
Données connues Softkeys
Coordonnées X et Y d'un point auxiliaire à
proximité d'une droite
Distance entre point auxiliaire et droite
Coordonnée X et Y d'un point auxiliaire à
proximité d'un contour circulaire
Distance entre point auxiliaire et trajectoire
circulaire
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
