540 Programmation : usinage multiaxes
12.6 Cor
rection d'outil tr
idimensi
onnelle (option de logiciel 2)
Tabl. de valeurs de correction
Si vous souhaitez créer et remplir vous-même le tableau des valeurs
de correction, procédez de la manière suivante :
 Sélectionner le gestionnaire de fichiers : appuyer sur la touche PGM
MGT
 Introduire un nom de fichier au choix avec l'extension TAB et valider
avec la touche ENT : la TNC ouvre une fenêtre auxiliaire avec des
formats de tableaux.
 Avec la touche fléchée, sélectionner le format de tableau
3DTOOLCOMP.TAB
et valider avec la touche ENT : la TNC ouvre un
nouveau tableau qui contient une seule ligne et les colonnes
nécessaires à la fonction 3D-ToolComp.
La TNC exploite les colonnes suivantes du tableau des valeurs de
correction :
 ANGLE :
Angle au tranchant de l'outil dont la valeur de correction calculée
NOM-DR2
fait partie. Plage de saisie : 0° à 180 °, pour une fraise
hémisphérique, les valeurs angulaires sont comprises entre 0° et
90°
 NOM-R2 :
Rayon nominal R2 de l'outil. La TNC utilise les valeurs de NOM-R2
uniquement pour déterminer la fin du tableau des valeurs de
correction : la fin du tableau est la ligne à laquelle la valeur=0 est
enregistrée dans la colonne NOM-R2.
 NOM-DR2 :
Ecart avec la valeur nominale, valeur positive (surépaisseur pos.) et
valeur négative (surépaisseur neg.) admissibles.
Le cycle de mesure laser 588 crée automatiquement le
tableau des valeurs de correction. Pour cela, se référer à la
documentation des cycles de mesure laser.
Le tableau des valeurs de correction est un tableau
librement personnalisable. Pour plus d'informations sur le
travail avec les tableaux personnalisables : voir „Tableaux
personnalisables”, page 484
Si vous ouvrez un nouveau fichier TAB et que la TNC
n'affiche ni fenêtre auxiliaire ni format de tableau
3DTOOLCOMP
, vous devez d'abord créer les formats de
tableaux avec la fonction COPY SAMPLE FILES(voir
„Copier les fichiers-modèles” à la page 671).

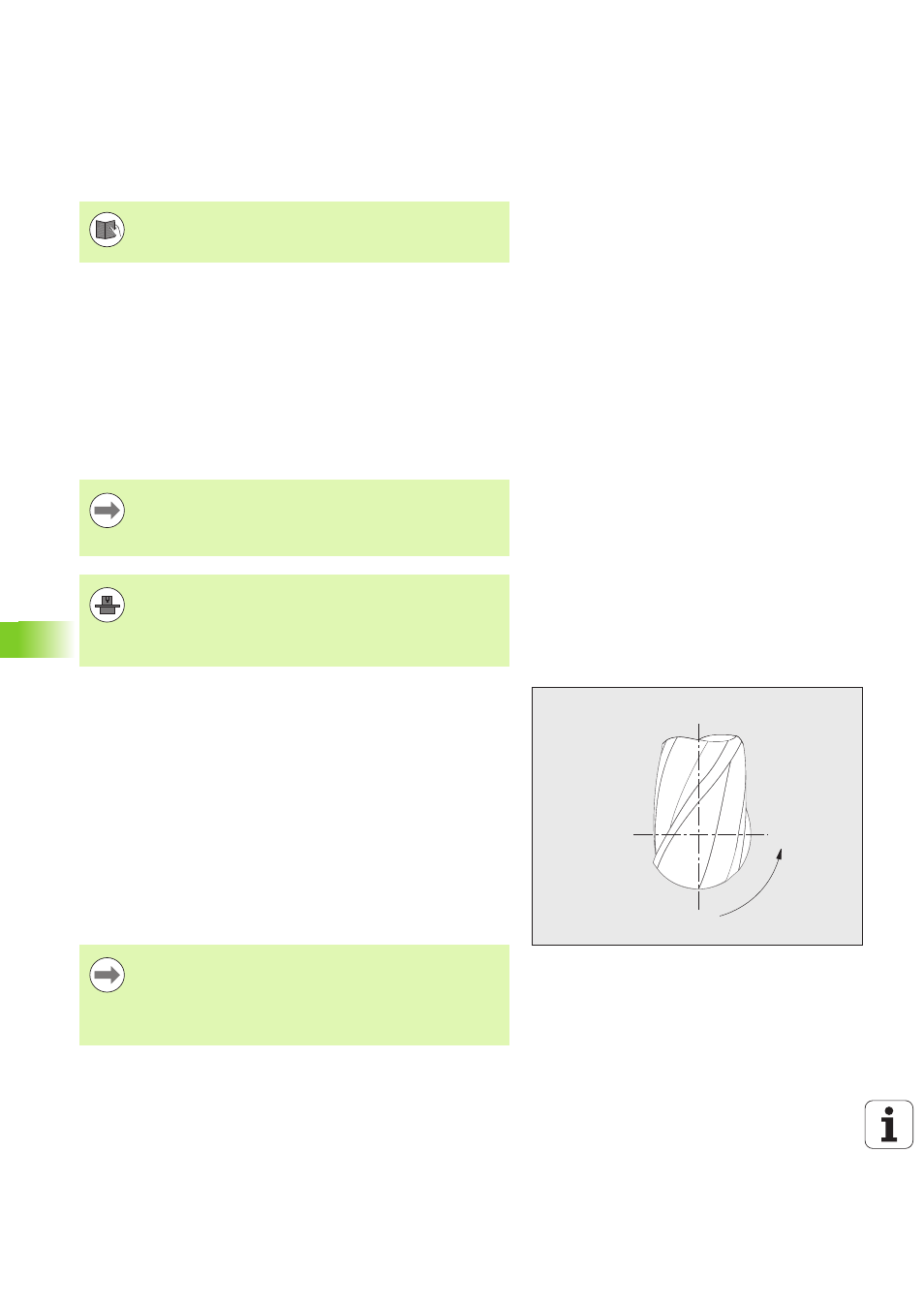

0°
+90°
+180°
La TNC permet 50 lignes max dans un tableau des valeurs
de correction
La TNC exploite des valeurs angulaires négatives dans la
colonne ANGLE, mais compense toujours les valeurs de
correction dans une plage angulaire positive de l'outil.
