376 Programmation : paramètres Q
9.12 Ex
emples de pr
ogr
a
mmation

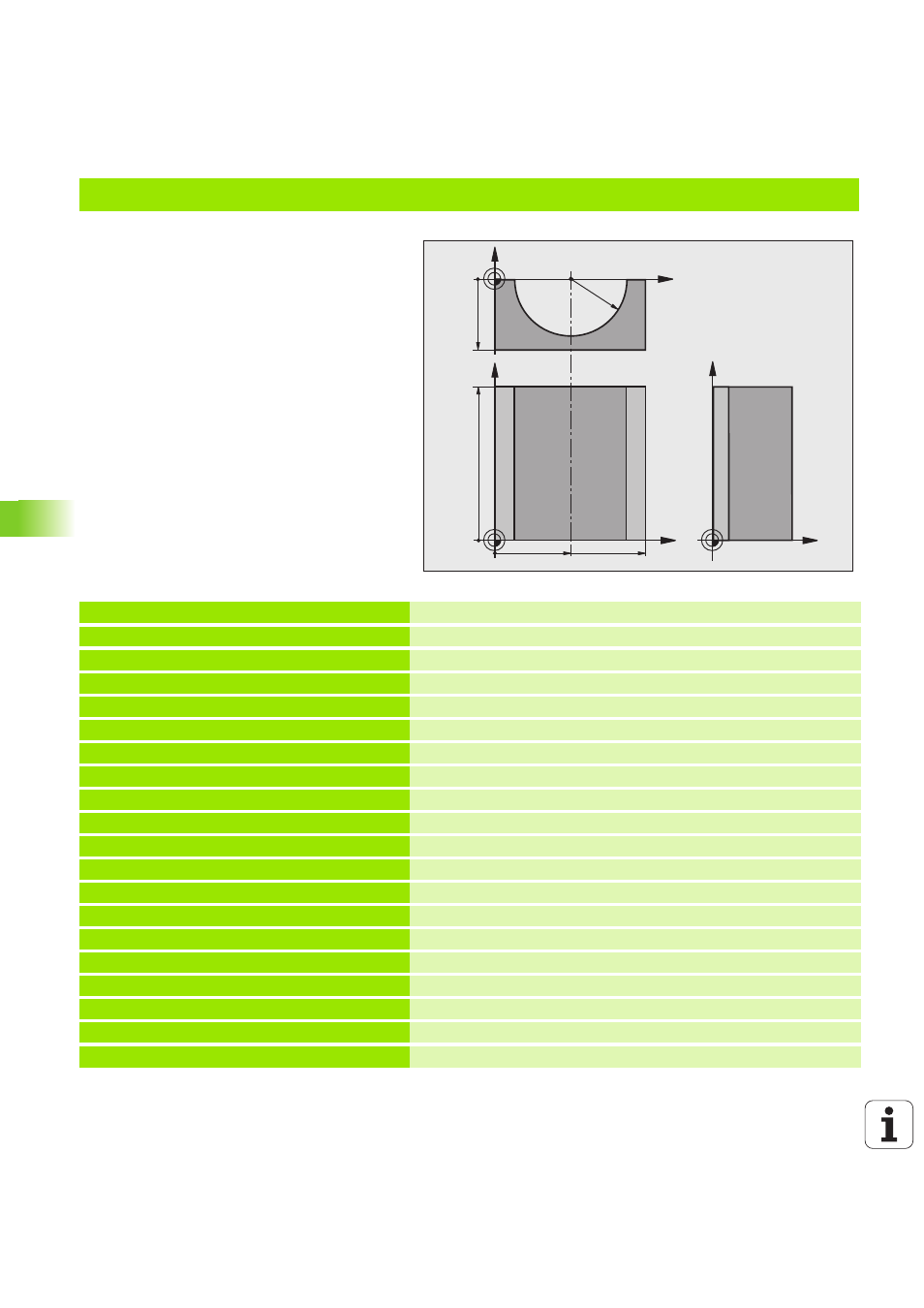

Exemple : cylindre concave avec fraise à bout hémisphérique
Déroulement du programme
 Le programme est valable avec une fraise à bout
hémisphérique, la longueur d'outil se réfère au
centre de l'outil
 Le contour du cylindre est constitué de
nombreux petits segments de droite
(à définir avec Q13). Le lissage du contour
dépend du nombre de coupes programmées.
 Le cylindre est usiné par coupes longitudinales
(dans ce cas : parallèles à l’axe Y)
 Définissez le sens du fraisage avec l'angle initial
et l'angle final dans l'espace :
Sens d'usinage horaire :
Angle initial > angle final
Sens d'usinage anti-horaire :
Angle initial < angle final
 Le rayon d'outil est corrigé automatiquement
0 BEGIN PGM CYLIN MM
1 Q1 = +50 Centre de l’axe X
2 Q2 = +0 Centre de l’axe Y
3 Q3 = +0 Centre de l'axe Z
4 Q4 = +90 Angle initial dans l'espace (plan Z/X)
5 Q5 = +270 Angle final dans l'espace (plan Z/X)
6 Q6 = +40 Rayon du cylindre
7 Q7 = +100 Longueur du cylindre
8 Q8 = +0 Position angulaire dans le plan X/Y
9 Q10 = +5 Surépaisseur sur le rayon du cylindre
10 Q11 = +250 Avance plongée en profondeur
11 Q12 = +400 Avance de fraisage
12 Q13 = +90 Nombre de coupes
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Définition de la pièce brute
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Appel d'outil
16 L Z+250 R0 FMAX Dégager l'outil
17 CALL LBL 10 Appeler l’usinage
18 FN 0: Q10 = +0 Annuler la surépaisseur
19 CALL LBL 10 Appeler l’usinage
X
Y
50 100
100
Z
Y
X
Z
-50
R40
