HEIDENHAIN iTNC 530 65
1
.3 Pr
ogr
ammer la pr
emièr
e
pièce

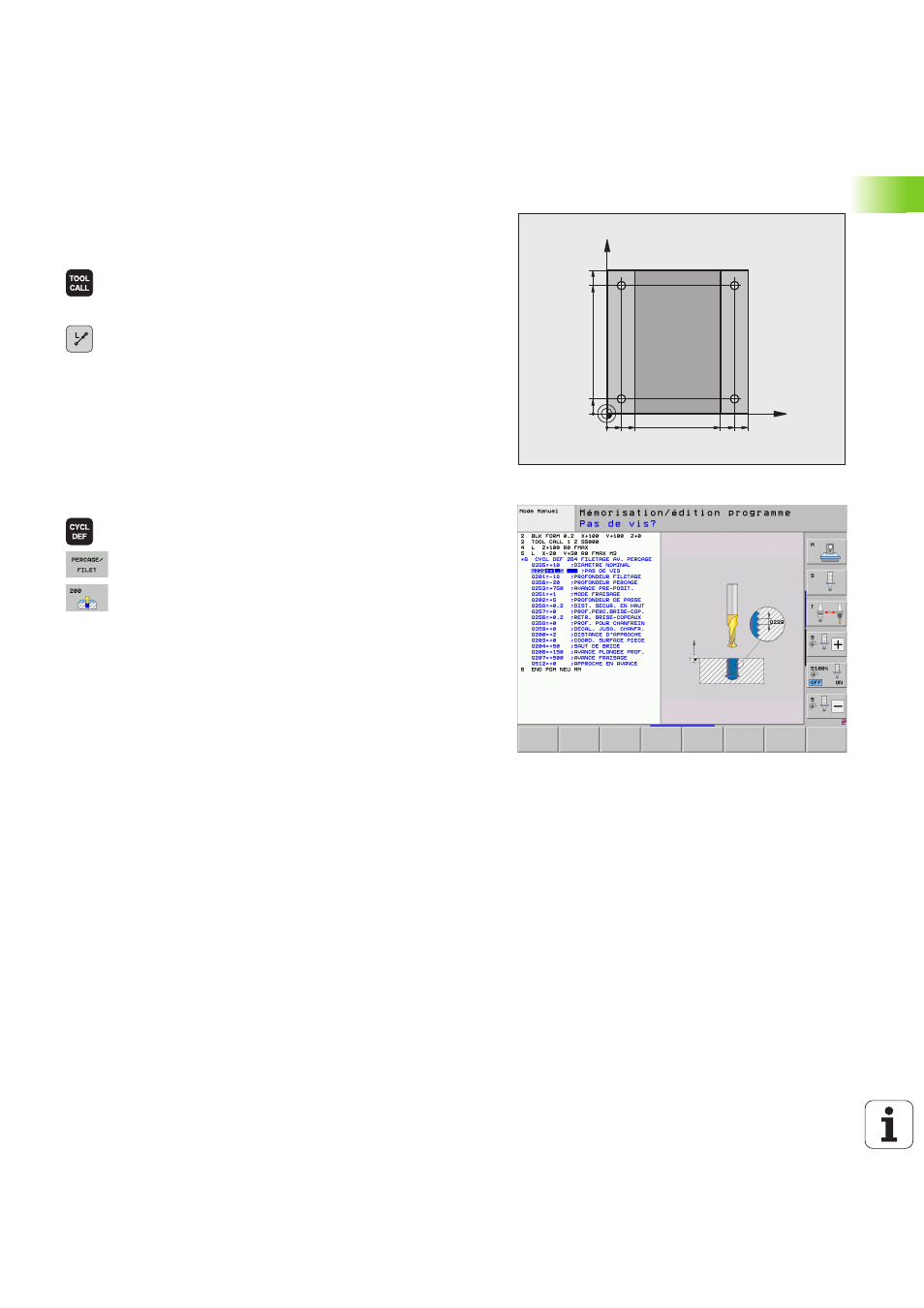

Créer un programme avec cycles
Les trous sur la figure de droite (profondeur 20 mm) doivent être
usinés avec un cycle de perçage standard. La pièce brute a déjà été
définie.
 Appeler l'outil : introduisez les données de l'outil.
Validez la saisie avec la touche ENT, ne pas oublier
l'axe d'outil
 Dégager l'outil : appuyer sur la touche d'axe orange Z
pour dégager l'axe d'outil et introduisez la valeur de la
position à atteindre, p. ex. 250. Valider avec la touche
ENT
 Correct.rayon : RL/RR/sans corr.? Valider avec la
touche ENT : ne pas activer la correction de rayon
 Avance F=? Valider avec la touche ENT : déplacement
en avance rapide (FMAX)
 Fonction auxiliaire M? Valider avec la touche END :
la TNC mémorise la séquence de déplacement
 Appeler le menu des cycles
 Afficher les cycles de perçage
 Sélectionner le cycle de perçage standard 200 : la
TNC ouvre la boîte de dialogue pour définir le cycle.
Introduisez successivement tous les paramètres
demandés par la TNC et validez chaque saisie avec la
touche ENT. Sur la partie droite de l'écran, la TNC
affiche également un graphique qui représente le
paramètre correspondant du cycle
X
Y
20
10
100
100
10
90
90 80
