514 Programmation : usinage multiaxes
12.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option
d
e
logiciel
1)
Exemple d'une machine équipée d'un plateau circulaire C et d'une
table pivotante A. Fonction programmée : PLANE SPATIAL SPA+0
SPB+45 SPC+0

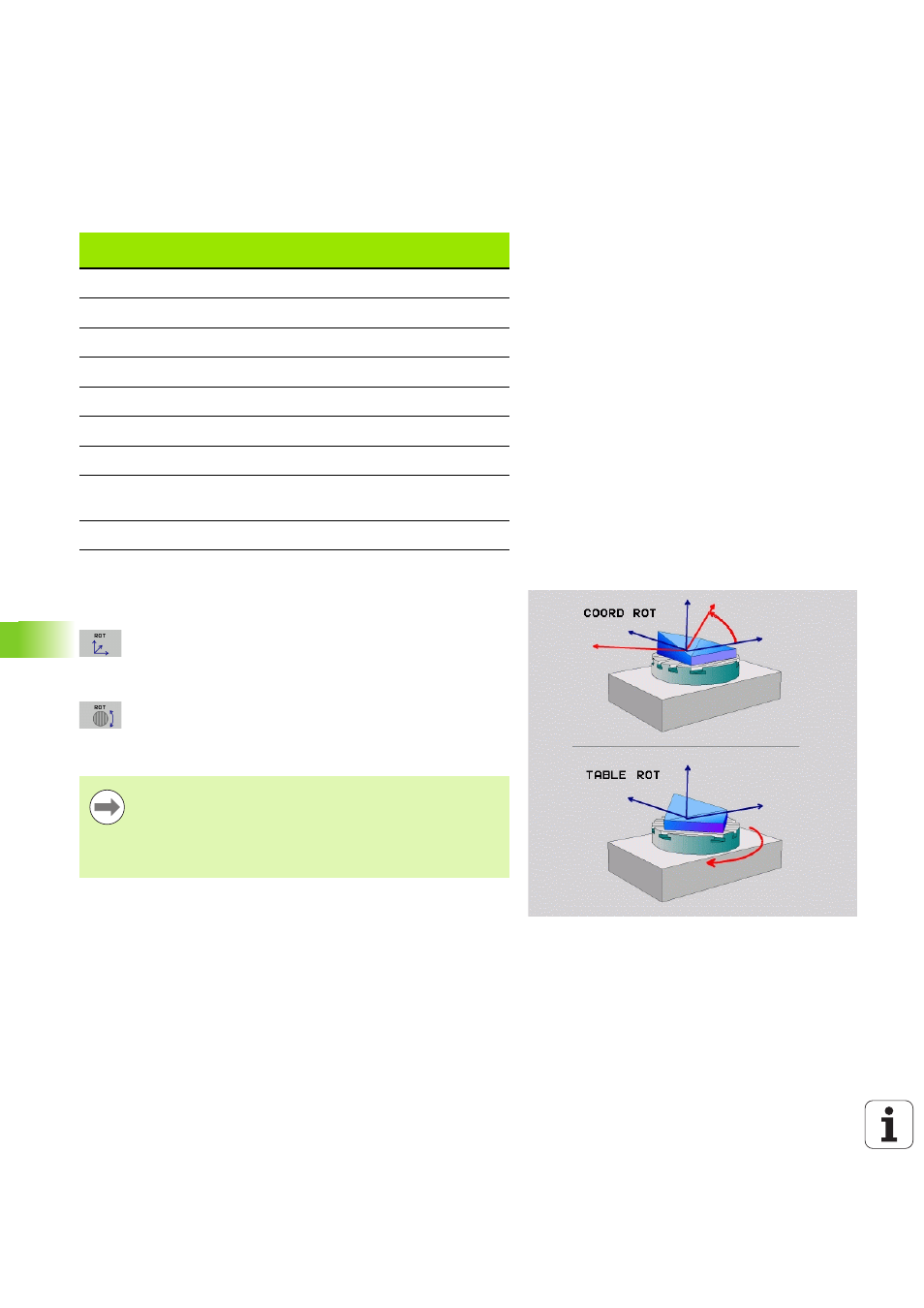

Sélection du mode de transformation (introduction optionnelle)
Pour les machines équipées d'un plateau circulaire C, vous disposez
d'une fonction qui vous permet de définir le mode de transformation :
 COORD ROT définit que la fonction PLANE ne doit faire
pivoter le système de coordonnées qu'à l'angle
d'inclinaison défini. Le plateau circulaire reste fixe, la
compensation de la rotation s'effectue par calcul
 TABLE ROT définit que la fonction PLANE doit
positionner le plateau circulaire à l'angle d'inclinaison
défini. La compensation s'effectue par rotation de la
pièce
Fin de course
Position de
départ
SEQ
Résultat
position d'axe
Aucun A+0, C+0 non progr. A+45, C+90
Aucun A+0, C+0 + A+45, C+90
Aucun A+0, C+0 – A–45, C–90
Aucun A+0, C–105 non progr. A–45, C–90
Aucun A+0, C–105 + A+45, C+90
Aucun A+0, C–105 – A–45, C–90
–90 < A < +10 A+0, C+0 non progr. A–45, C–90
–90 < A < +10 A+0, C+0 + Message
d'erreur
Aucun A+0, C–135 + A+45, C+90
Si vous utilisez la fonction PLANE AXIS, les fonctions COORD
ROT
et TABLE ROT sont inopérantes.
Quand vous utilisez la fonction TABLE ROT avec une
rotation de base et un angle d'inclinaison à 0, la TNC
incline la table à l'angle défini dans la rotation de base.
