HEIDENHAIN iTNC 530 537
12.6 Cor
rection d'outil tr
idimensi
onnelle (option de logiciel 2)

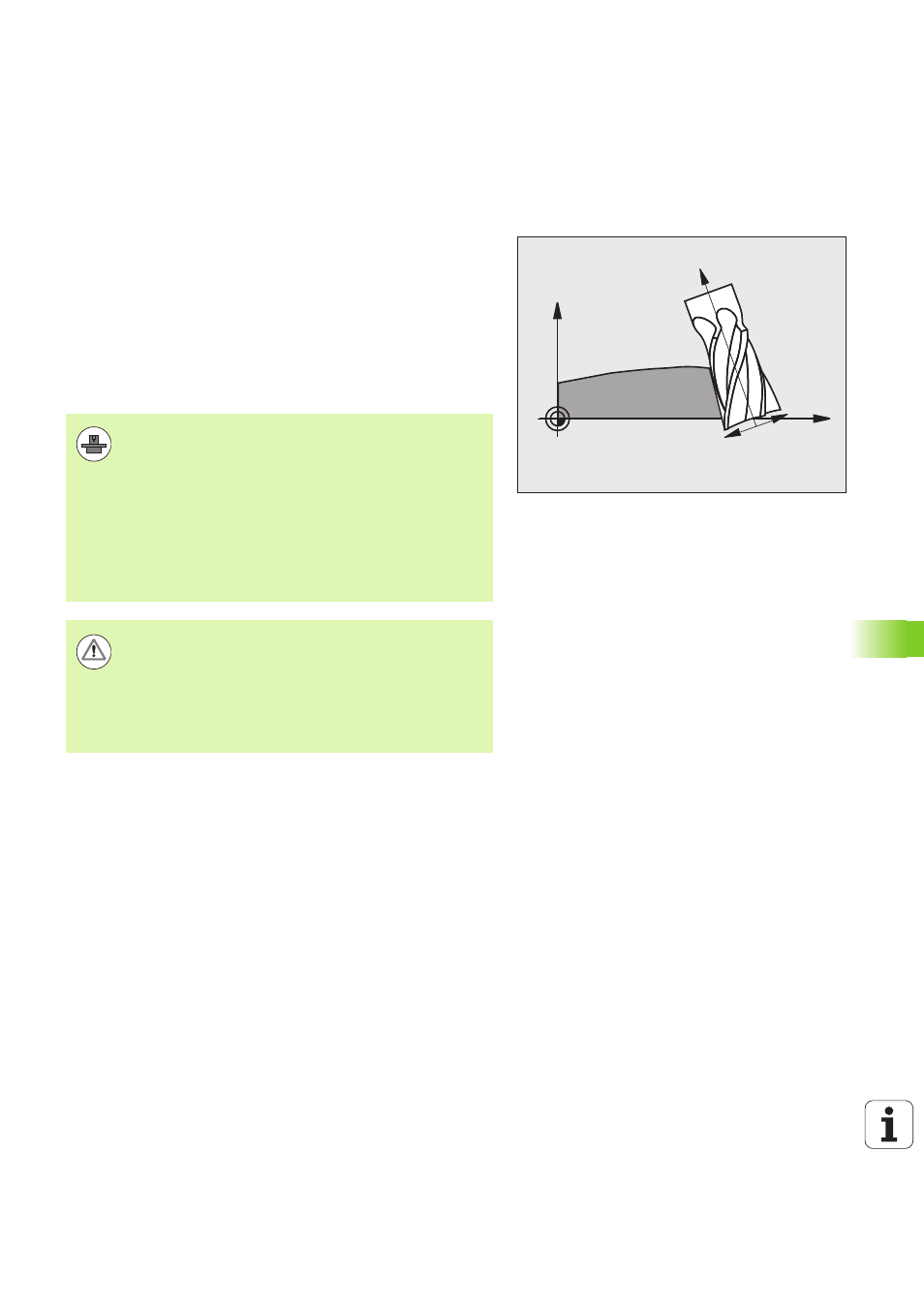

Fraisage en roulant : correction 3D avec
inclinaison d'outil
La TNC décale l'outil perpendiculairement au sens du déplacement et
perpendiculairement à la direction de l'outil, en fonction de la somme
des valeurs delta DR (tableau d'outils et TOOL CALL). Le sens de
correction est à définir avec la correction de rayon RL/RR (voir figure,
sens du déplacement Y+). Pour que la TNC puisse atteindre
l'orientation d'outil définie, vous devez activer la fonction M128 (voir
„Conserver la position de la pointe de l'outil lors du positionnement
des axes inclinés (TCPM) : M128 (option de logiciel 2)” à la page 527).
La TNC positionne alors automatiquement les axes rotatifs de la
machine de manière à ce que l'outil puisse atteindre l'orientation
d'outil programmée avec la correction active.
X
Z
RL
RR
Cette fonction n'est possible que sur les machines dont la
configuration d'inclinaison des axes peut permettre de
définir les angles dans l'espace. Consultez le manuel de
votre machine.
La TNC ne peut pas positionner automatiquement les
axes rotatifs sur toutes les machines. Consultez le manuel
de votre machine.
Notez que la TNC applique une correction en fonction des
valeurs Delta définies. Un rayon d'outil R défini dans le
tableau d’outils n'a aucune influence sur la correction.
Attention, risque de collision !
Sur les machines dont les axes rotatifs n'autorisent
qu'une plage de déplacement limitée, des mouvements
peuvent provoquer par exemple une rotation de la table
de 180° lors d'un positionnement automatique. Faites
attention aux risques de collision de la tête avec la pièce
ou avec les moyens de serrage.
