268 Programmation : programmer des contours
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK
Rapports relatifs
Les rapports relatifs sont des données qui se réfèrent à un autre
élément de contour. Les softkeys et mots de programme destinés aux

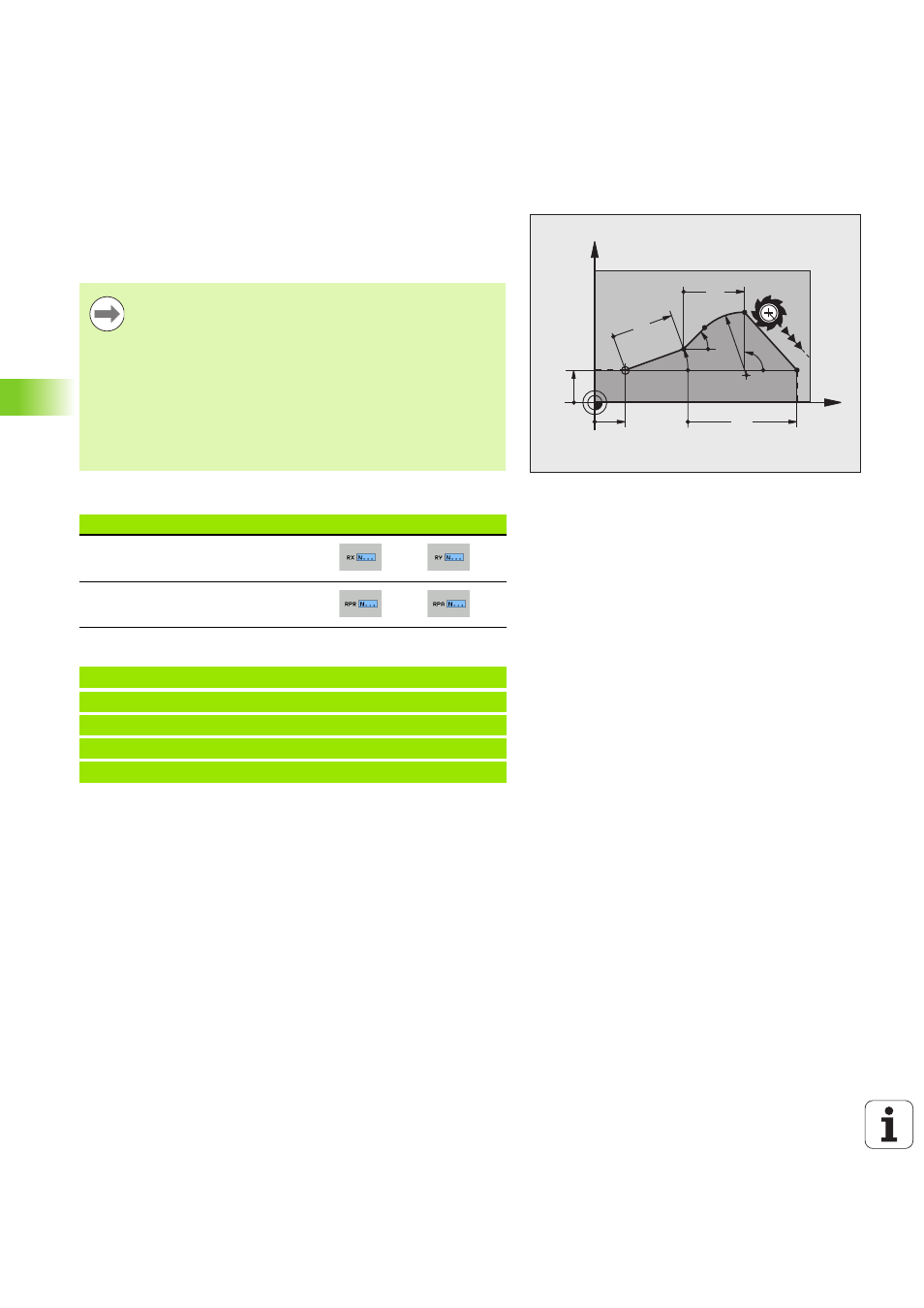

rapports Relatifs commencent par un „R“. La figure de droite indique
la façon de programmer les rapports relatifs.
Rapport relatif à la séquence N : coordonnées du point final
Exemple de séquences CN
X
Y
35
10
10
20° R20
20
45°
20
FPOL
90°
Introduire les coordonnées avec rapport relatif toujours en
incrémental. De plus, vous devez indiquer le numéro de la
séquence de l’élément de contour auquel vous vous
référez.
L’élément de contour dont vous indiquez le numéro de
séquence ne doit pas être à plus de 64 séquences devant
la séquence de programmation qui s'y réfère.
Si vous effacez une séquence de référence, la TNC délivre
un message d’erreur. Modifiez le programme avant
d’effacer cette séquence.
Données connues Softkeys
Coordonnées cartésiennes
se référant à la séquence N
Coordonnées polaires se référant à la
séquence N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
