HEIDENHAIN iTNC 530 111
3.2 Ouv
e
rt
ur
e et intr
oduction de pr
ogr
ammes
Programmation de déplacements d'outils en
dialogue Texte clair
Pour programmer une séquence, commencez avec une touche de
dialogue. En haut de l'écran, la TNC demande toutes les données
nécessaires.

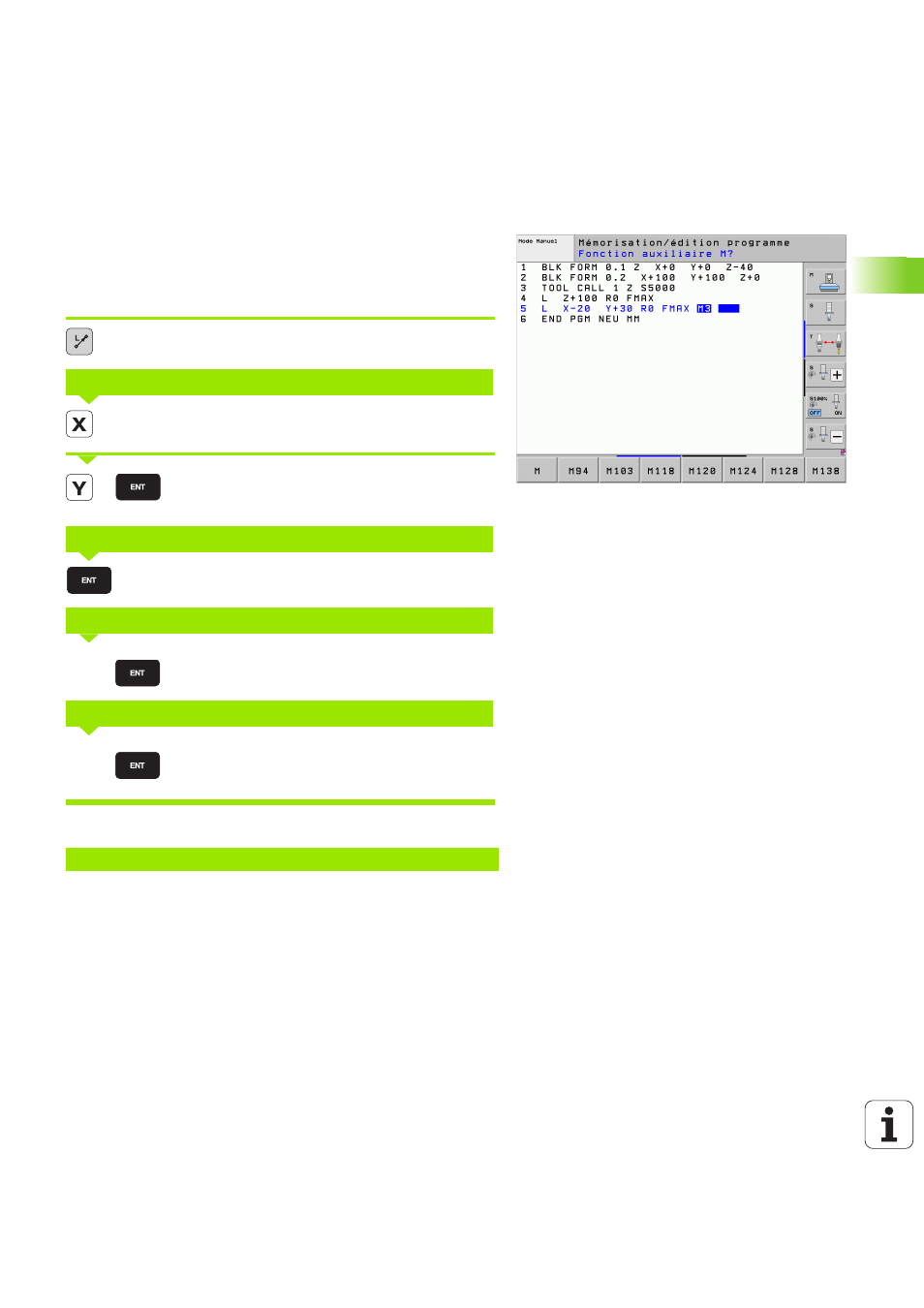

Exemple de séquence de positionnement
Ouvrir la séquence
Introduire la coordonnée X du point d'arrivée
Introduire la coordonnée Y du point d'arrivée,
question suivante avec la touche ENT
Entrer "sans correction de rayon" et passer à la
question suivante avec la touche ENT
Avance de contournage 100 mm/min, question
suivante avec la touche ENT
Fonction auxiliaire M3 „Marche broche“, la TNC
termine le dialogue avec la touche ENT
La fenêtre de programme affiche la ligne :
COORDONNÉES?
CORR. RAYON: RL/RR/SANS CORR.: ?
AVANCE F=? / F MAX = ENT
FONCTION AUXILIAIRE M?
3 L X+10 Y+5 R0 F100 M3
10
20
100
3
