15.1 Pr
ogr
ammation et exécution
d'opér
a
tions d'usinag
e simples
Exemple 1
Perçage d'un trou de 20 mm de profondeur sur une pièce Après avoir
fixé et dégauchi la pièce, initialisé le point d'origine, vous programmez
le perçage en quelques lignes, puis vous l'exécutez immédiatement.
L'outil est d'abord pré-positionné au-dessus de la pièce à l'aide de
séquences linéaires, puis à une distance d'approche de 5 mm au-
dessus du trou à percer. Le perçage est ensuite exécuté avec le cycle
200 PERCAGE
.
Fonction droite : voir „Droite L”, page 236, cycle PERCAGE : voir le
Manuel d'utilisation des cycles, cycle 200 PERCAGE.

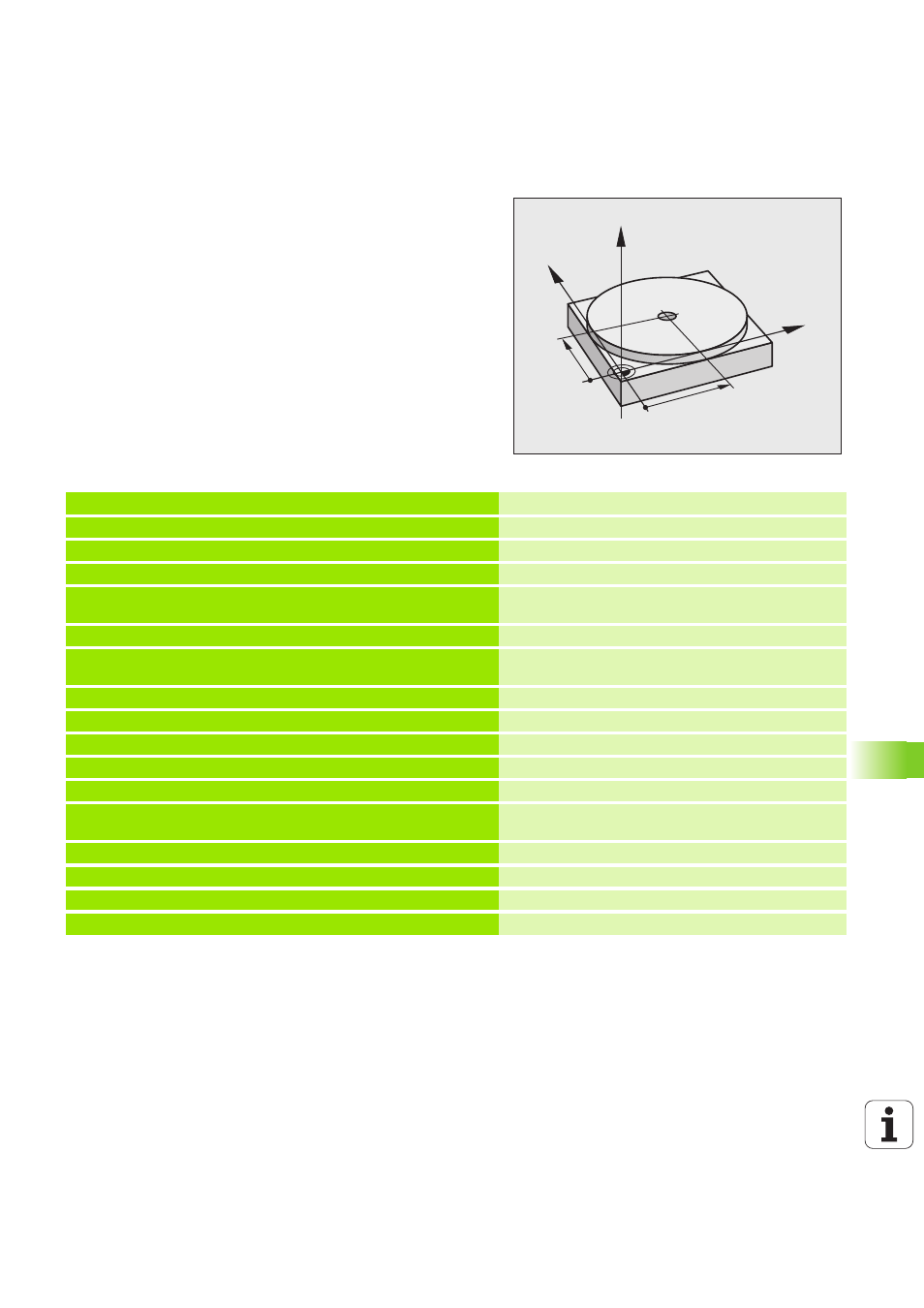

Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000 Appeler l'outil : axe d'outil Z,
Vitesse de rotation broche 2000 tours/min.
2 L Z+200 R0 FMAX Dégager l'outil (F MAX = avance rapide)
3 L X+50 Y+50 R0 FMAX M3 Positionner l'outil avec FMAX au-dessus du trou,
marche broche
4 CYCL DEF 200 PERCAGE Définir le cycle PERCAGE
Q200=5 ;DISTANCE D'APPROCHE Distance d'approche de l'outil au-dessus du trou à
percer
Q201=-15 ;PROFONDEUR Profondeur de trou (signe = sens d'usinage)
Q206=250 ;AVANCE PLONGÉE PROF. Avance de perçage
Q202=5 ;PROFONDEUR DE PASSE Profondeur de la passe avant le retrait
Q210=0 ;TEMPO. EN HAUT Temporisation après chaque dégagement, en sec.
Q203=-10 ;COORD. SURFACE PIÈCE Coordonnée de la surface pièce
Q204=20 ;SAUT DE BRIDE Distance d'approche de l'outil au-dessus du trou à
percer
Q211=0.2 ;TEMPO. AU FOND Temporisation au fond du trou, en secondes
5 CYCL CALL Appeler le cycle de PERCAGE
6 L Z+200 R0 FMAX M2 Dégager l'outil
7 END PGM $MDI MM Fin du programme
