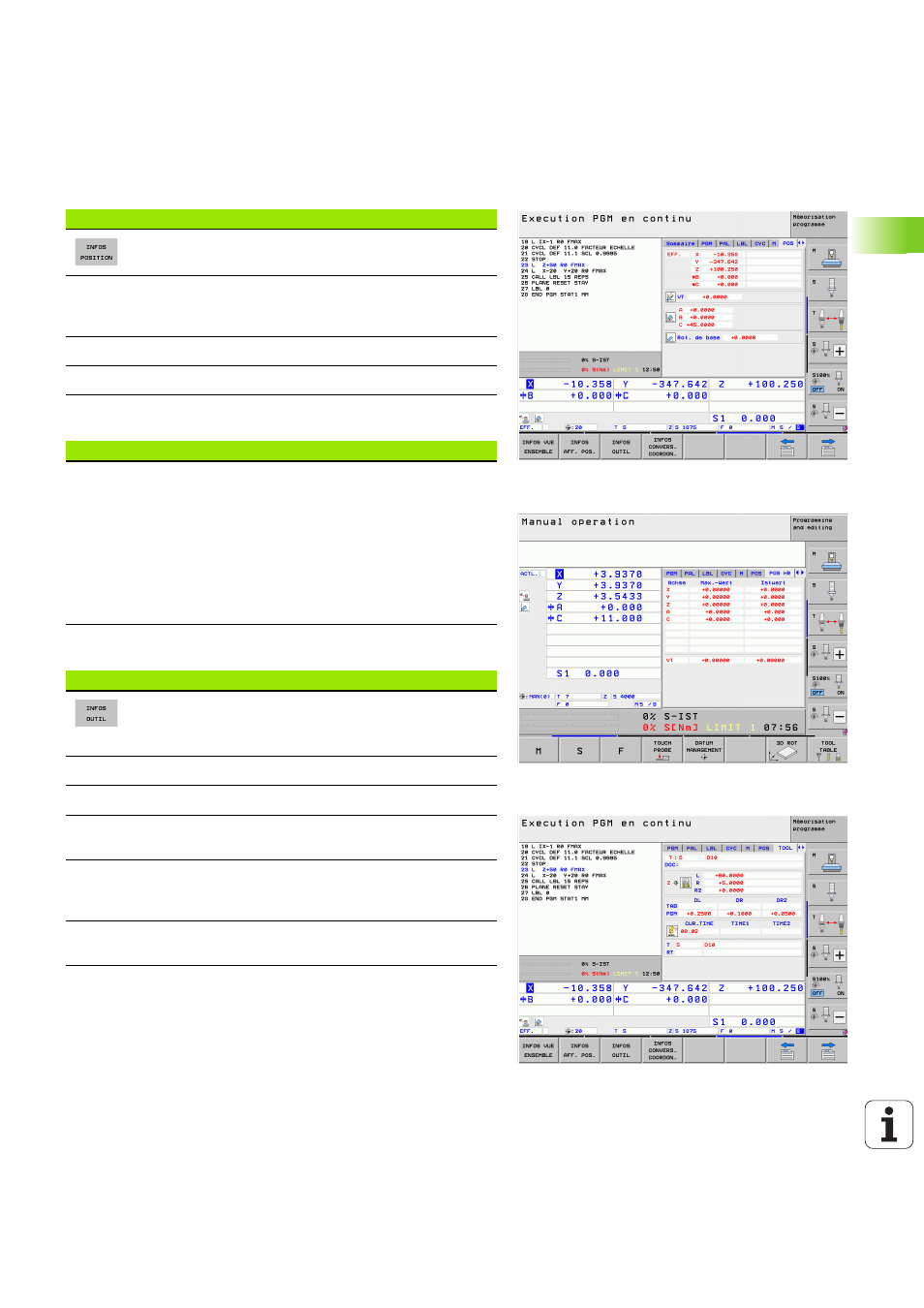

Positions et coordonnées (onglet POS)
Informations sur la superposition de la manivelle (onglet POS HR)
Informations sur les outils (onglet TOOL)
Softkey Signification
Type d'affichage de positions, p.ex. position
effective
Course parcourue dans l'axe d'outil virtuel VT
(seulement avec l'option logicielle
Configurations globales de programme)
Angle pour le plan d'usinage incliné
Angle de la rotation de base
Softkey Signification
Sélection directe
impossible  Affichage axe : affichage de tous les axes
actifs de la machine (VT = axe virtuel)
 Affichage Val. max. :
Course max. autorisé dans chaque axe
(définie avec M118 ou configurations
globales de programme)
 Affichage valeur effective :
Valeur de course réelle de chaque axe avec la
superposition de la manivelle
Softkey Signification
 Affichage T : Numéro et nom de l'outil
 Affichage RT : Numéro et nom d'un outil
jumeau
Axe d'outil
Longueur et rayon d'outils
Surépaisseurs (valeurs Delta) issues du tableau
d'outils (TAB) et du TOOL CALL (PGM)
Temps d'utilisation, temps d'utilisation max.
(TIME 1) et temps d'utilisation max. avec TOOL
CALL
(TIME 2)
Affichage de l'outil courant et de l'outil jumeau
(suivant)
