Fonctions de contournage

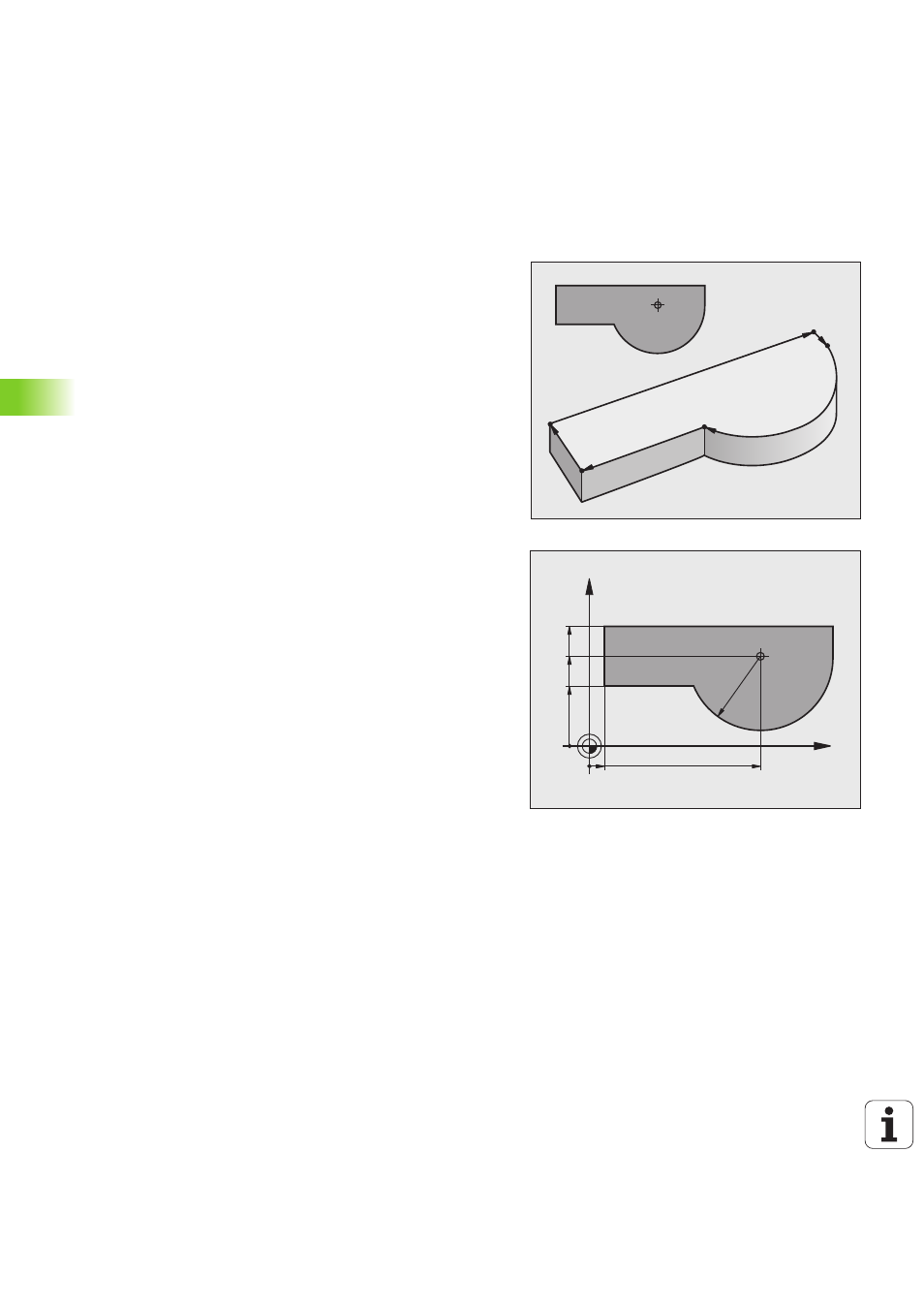

Le contour d'une pièce est habituellement constitué de plusieurs
éléments tels que des droites et des arcs de cercles. Avec les
fonctions de contournage, vous programmez les mouvements d'outils
avec des droites et des arcs de cercle.
Programmation flexible de contours FK
Si la cotation du plan n'est pas conforme à la programmation CN et
que les données sont incomplètes, vous pouvez programmer le
contour de la pièce en vous aidant de la programmation flexible de
contours. La TNC calcule les données manquantes.
La programmation FK permet également de programmer les
déplacements d'outils sur des droites et arcs de cercle.
Fonctions auxiliaires M
Les fonctions auxiliaires de la TNC contrôlent
 le déroulement du programme, p. ex. en interrompant son
exécution
 les fonctions de la machine, comme p. ex. la mise en/hors service
de la broche et de l’arrosage
 le comportement de l'outil en contournage
Sous-programmes et répétitions de parties de
programme
Des séquences d'usinage qui se répètent ne sont à introduire qu'une
seule fois dans un sous-programme ou dans une répétition de partie
de programme. Si une partie de programme ne doit être exécutée que
dans certaines conditions, mémorisez les séquences concernées
dans un sous-programme. Un programme d'usinage peut également
en appeler un autre et l'exécuter.
La programmation des sous-programmes et des répétitions de parties
de programme est décrite au chapitre 8.
Programmation avec paramètres Q
Dans le programme d'usinage, les paramètres Q remplacent les
valeurs : un nombre est affecté au paramètre Q à une autre endroit.
Les paramètres Q permettent de programmer des fonctions
mathématiques destinées à gérer l'exécution du programme ou à
créer un contour.
Avec la programmation de paramètres Q, vous pouvez également
faire des mesures pendant l'exécution du programme avec un palpeur
3D.
La programmation à l'aide de paramètres Q est décrite au chapitre 9.
