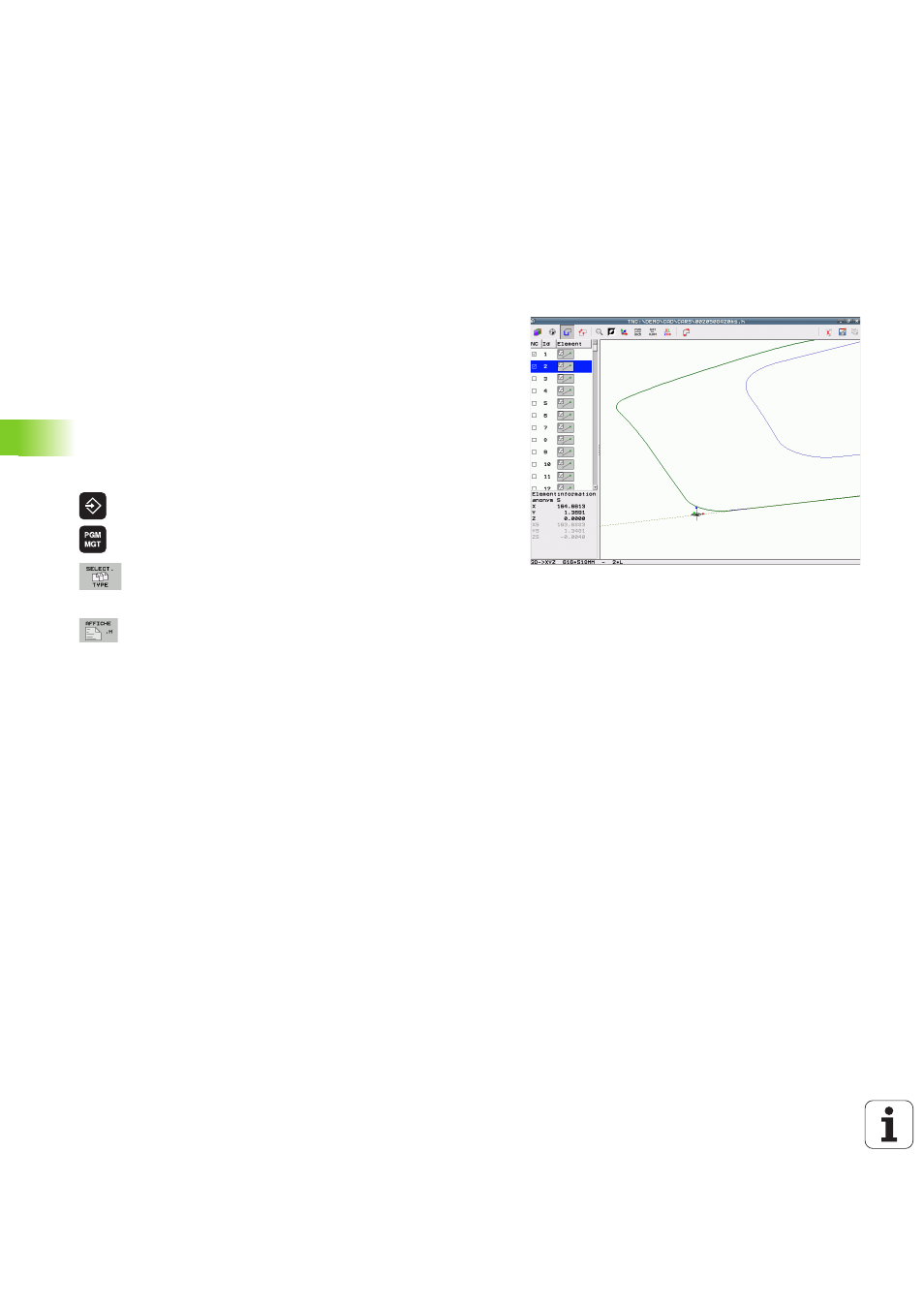

294 Programmation : importation de données d'un fichier DXF
7.
2 V
a
lidation des données de pr
ogr
amme en dialogue t
ext
e clair
7.2 Validation des données de
programme en dialogue texte
clair
Utilisation
Cette fonction permet de sélectionner des parties de contour ou des
contours entiers, en particulier ceux de programmes en dialogue texte
clair créés avec un système FAO. La TNC affiche les programmes
dialogue texte clair en 2 ou 3 dimensions.
L'assistant smartWizard est un outil particulièrement efficace pour
prendre en compte les données. Il dispose pour cela des UNITs de
gestion de contour pour les usinages 2D et 3D.
Ouvrir le fichier dialogue texte clair
 Sélectionner le mode Mémorisation/Edition
 Sélectionner le gestionnaire de fichiers
 Pour sélectionner le menu de softkeys vous
permettant de choisir les types de fichiers à afficher,
appuyer sur la softkey SELECT. TYPE
 Afficher tous les fichiers dialogue texte clair : appuyer
sur la softkey AFFICHER H
 Sélectionner le répertoire où le fichier est mémorisé
 Sélectionner le fichier H souhaité
 Sélectionner Ouvrir avec... avec la combinaison de
touches CTRL+O
 Sélectionner Ouvrir avec Convertisseur, confirmer
avec ENT : la TNC ouvre un fichier texte clair et
affiche les éléments de contour sous forme
graphique.
