242 Programmation : programmer des contours
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes
Angle au centre CCA et rayon R de l'arc de cercle

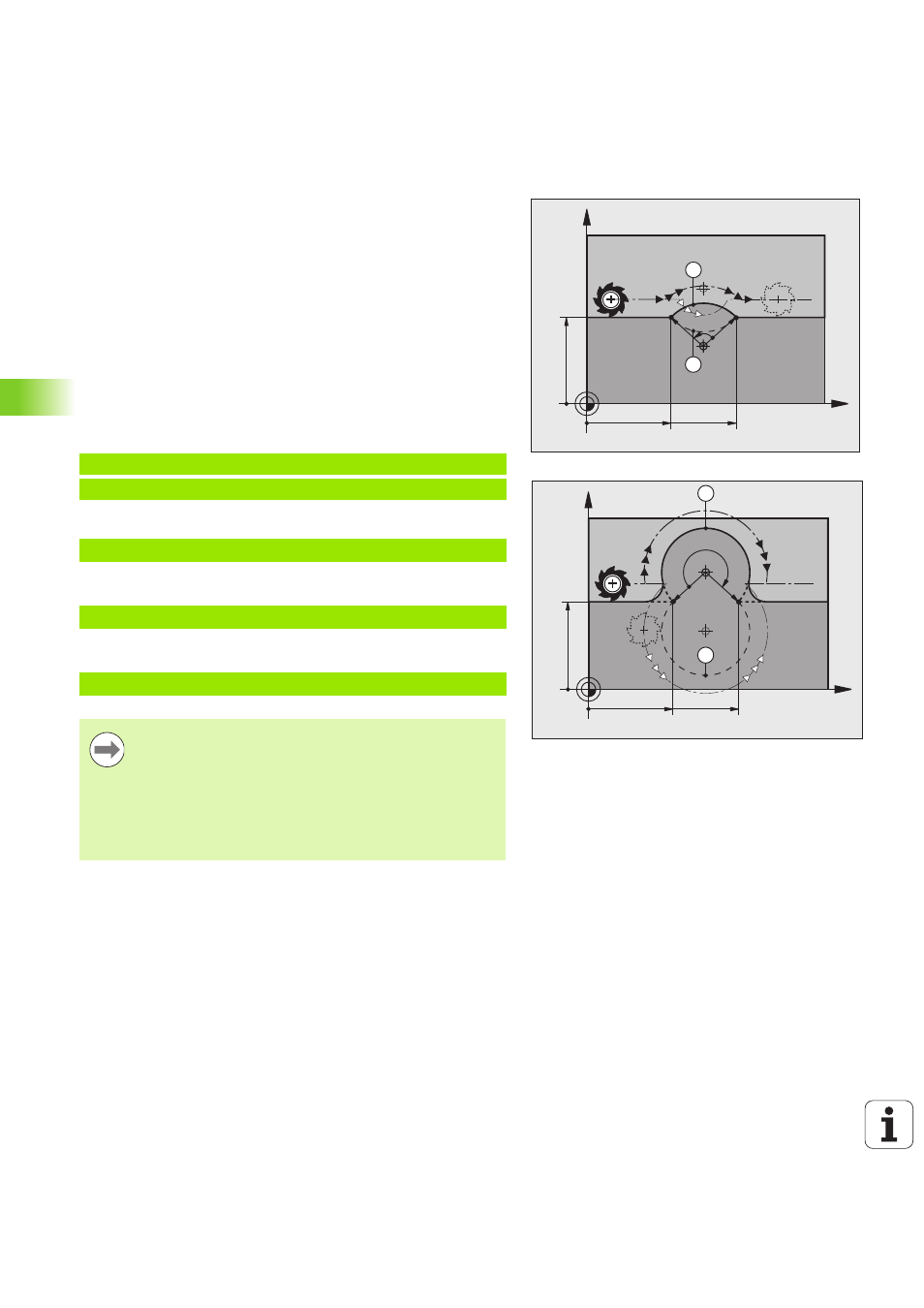

Quatre arcs de cercle passent par un point initial et un point final situés
sur un contour circulaire de même rayon :
Petit arc de cercle : CCA<180°
Rayon avec signe positif R>0
Grand arc de cercle : CCA>180°
Rayon avec signe négatif R<0
Au moyen du sens de rotation, vous définissez si la forme de l’arc de
cercle est dirigée vers l’extérieur (convexe) ou vers l’intérieur
(concave) :
Convexe : sens de rotation DR– (avec correction de rayon RL)
Concave : sens de rotation DR+ (avec correction de rayon RL)
Exemple de séquences CN
ou
ou
ou
X
Y
ZW
R R
40
40 70
1
2
DR+
DR–
X
Y
40
40 70
DR+
4
ZW
3
R R
DR–
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR- (ARC 1)
11 CR X+70 Y+40 R+20 DR+ (ARC 2)
11 CR X+70 Y+40 R-20 DR- (ARC 3)
11 CR X+70 Y+40 R-20 DR+ (ARC 4)
La distance entre le point de départ et le point final du
diamètre du cercle ne doit pas être supérieure au
diamètre du cercle.
Le rayon maximal que l'on peut introduire directement est
99,9999 m, et 210 m via la programmation des
paramètres Q.
Les axes angulaires A, B et C sont acceptés.
