Multi-Contact MA049 - Manuel (Page 3)

Advanced Contact Technology
www.multi-contact.com 3 / 8
2
3
4
1
5
VR10BV-WZ
5

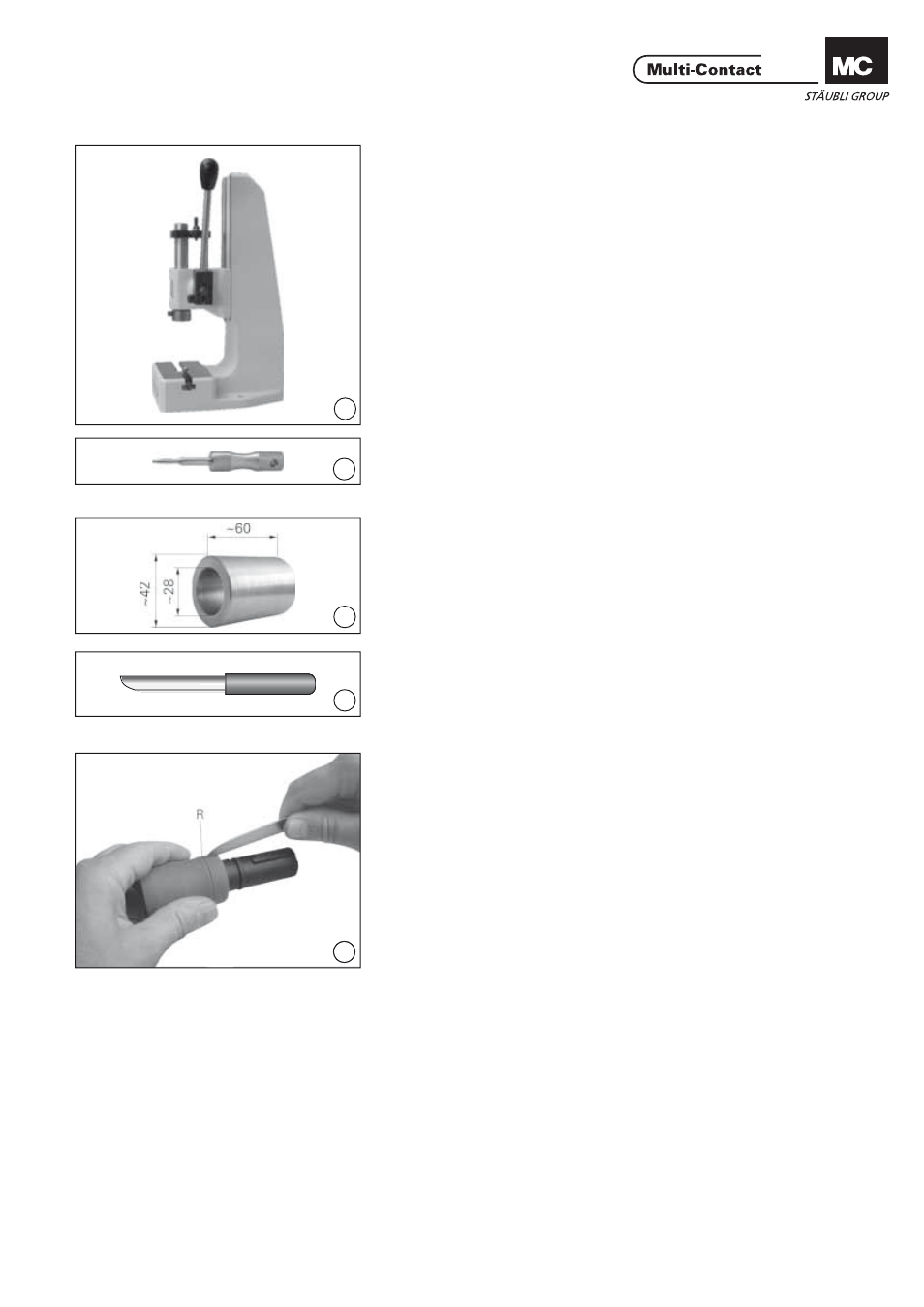

Outillage nécessaire Tools required
(ill. 1)
Presse manuelle (ill. 1)
Lever press
(ill. 2)
Outils VR10BV-WZ pour débloquer le
verrouillage
No. de Cde 15.0139 (ill. 2)
Tool VR10BV-WZ to releasing the ad-
ditional locking device
Order No. 15.0139
(ill. 3)
Tube métallique ou plastique. (ill. 3)
Metal or plastic tube.
(ill. 4)
Couteau (ill. 4)
Knife
Montage de la bague de
verrouillag e Installation of locking ring
(ill. 5)
Couper l’isolant de couleur de l’en-
coche R jusqu’à l’avant de la pièce. (ill. 5)
Cut the coloured insulation from the
groove R until to the front side.
