7.3.2 Entrées numériques (DIN-1 à DIN-8)
Les entrées numériques correspondent à un interface de courant S0 conformément à
DIN 43 864. Cette norme détermine l'interface de courant pour la transmission des
impulsions entre un compteur électrique (générateur d'impulsions) et un appareil
tarifaire.
Les entrées numériques peuvent être utilisées, selon la configuration, comme entrées
d'impulsions ou comme entrées de commutation usuelles. Le raccordement s'effectue
entre DIN-1 à DIN-8 et DGND pour « Arrêt » ou D+24V pour « Marche ».
En cas de surcharge ou de court-circuit de l'alimentation D+24V, le canal de
diagnostic « +Diag DOUT/IN » indique l'état « Erreur ».
L'alimentation des entrées numériques par D+24V est limitée à un maximum
de 0,5 A et est protégée contre un court-circuit et une surcharge.

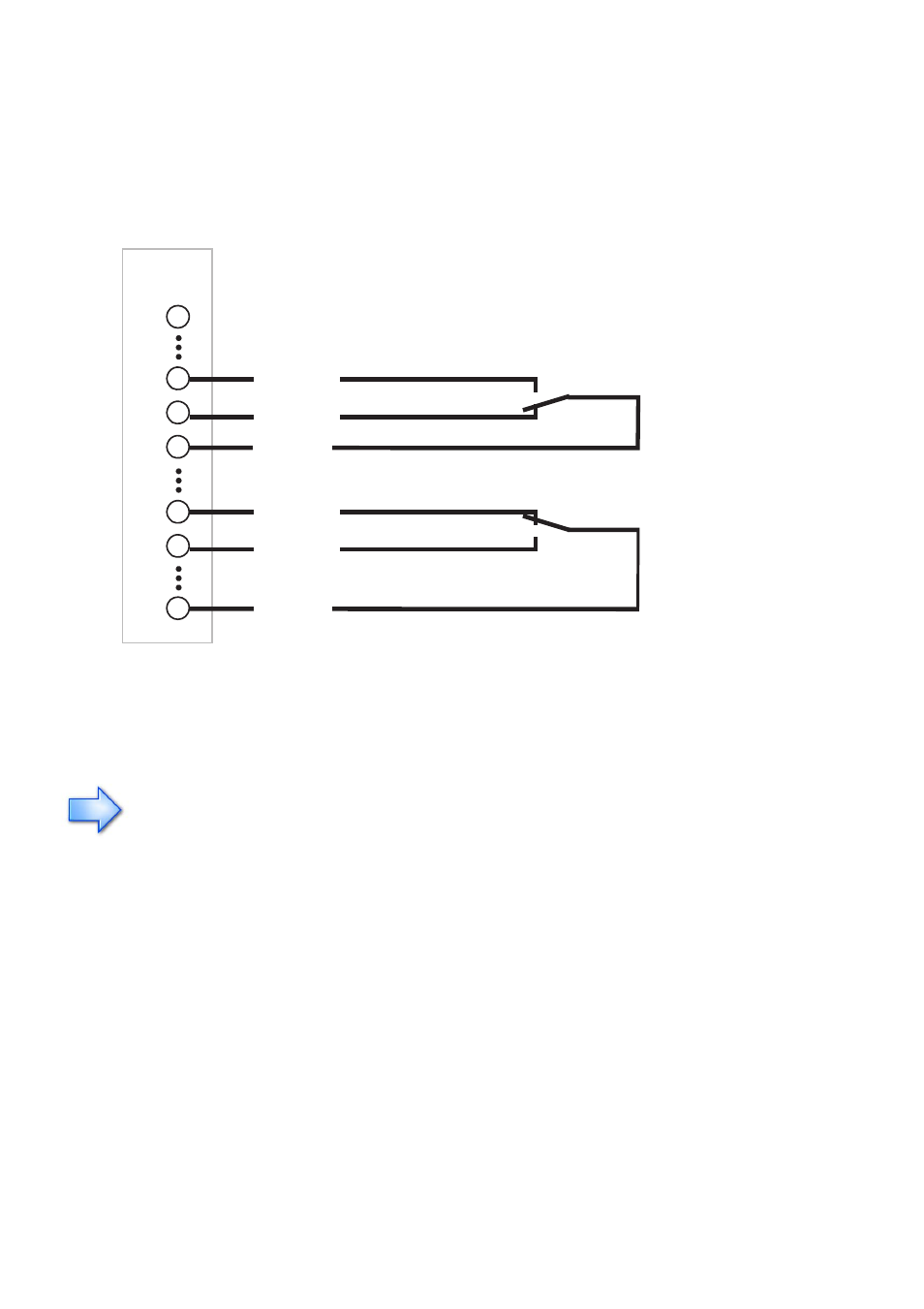

D+24 V
DIN-8
D+24 V
DIN-1
25
17
19
18
17
6
5
1
DIGIT
AL IN/OUT
DGND
DGND
Contact repos
Contact à fermeture
